基于STM32单片机的永磁同步电机控制

1. 应用场景

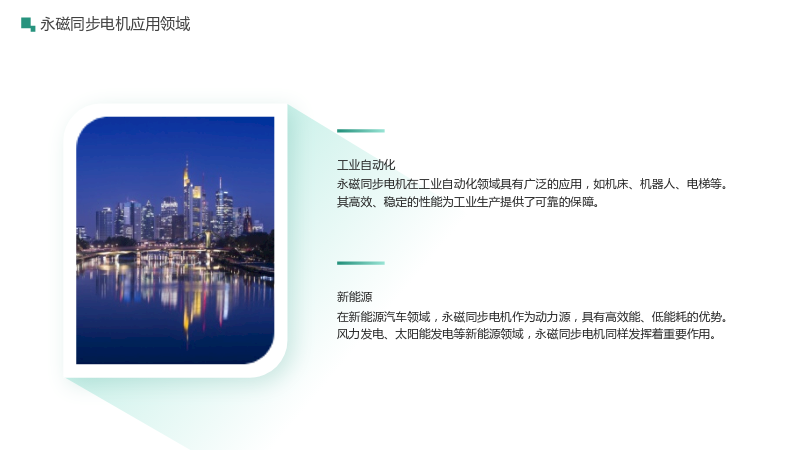

1.1 永磁同步电机应用领域

1.1.1 工业自动化

• 永磁同步电机在工业自动化领域具有广泛的应用，如机床、机器人、电梯等。
• 其高效、稳定的性能为工业生产提供了可靠的保障。

1.1.2 新能源

• 在新能源汽车领域，永磁同步电机作为动力源，具有高效能、低能耗的优势。
• 风力发电、太阳能发电等新能源领域，永磁同步电机同样发挥着重要作用。

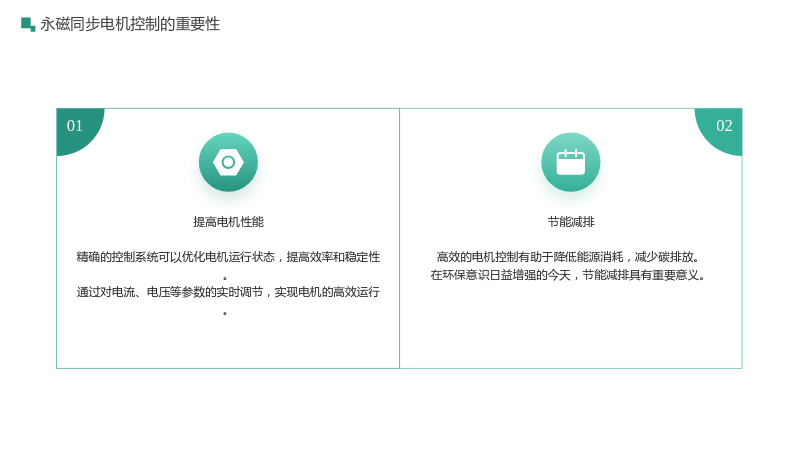

1.2 永磁同步电机控制的重要性

1.2.1 提高电机性能

• 精确的控制系统可以优化电机运行状态，提高效率和稳定性。
• 通过对电流、电压等参数的实时调节，实现电机的高效运行。

1.2.2 节能减排

• 高效的电机控制有助于降低能源消耗，减少碳排放。
• 在环保意识日益增强的今天，节能减排具有重要意义。

2. 数学模型

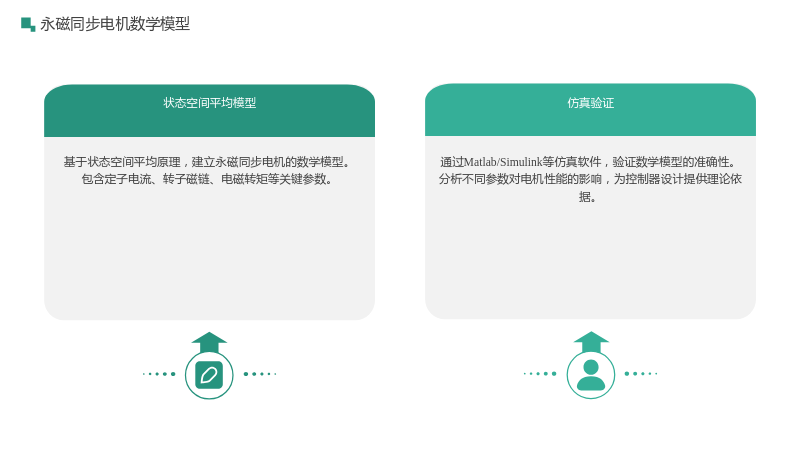

2.1 永磁同步电机数学模型

2.1.1 状态空间平均模型

• 基于状态空间平均原理，建立永磁同步电机的数学模型。
• 包含定子电流、转子磁链、电磁转矩等关键参数。

2.1.2 仿真验证

• 通过Matlab/Simulink等仿真软件，验证数学模型的准确性。
• 分析不同参数对电机性能的影响，为控制器设计提供理论依据。

3. 设计思路

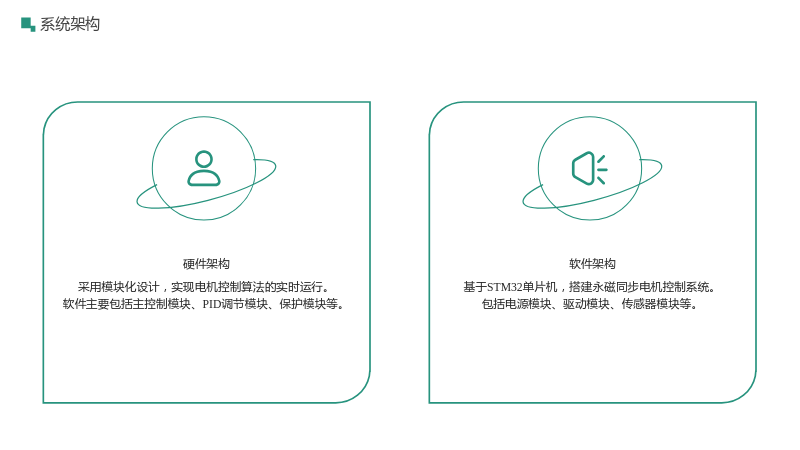

3.1 系统架构

3.1.1 硬件架构

• 基于STM32单片机，搭建永磁同步电机控制系统。
• 包括电源模块、驱动模块、传感器模块等。

3.1.2 软件架构

• 采用模块化设计，实现电机控制算法的实时运行。
• 软件主要包括主控制模块、PID调节模块、保护模块等。

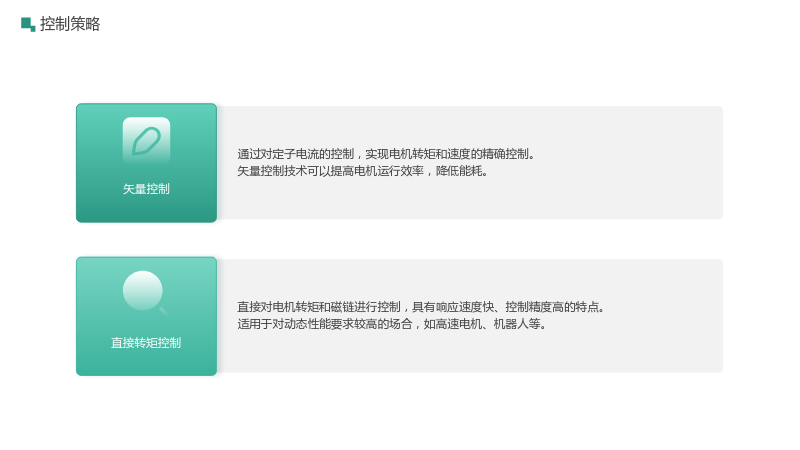

3.2 控制策略

3.2.1 矢量控制

• 通过对定子电流的控制，实现电机转矩和速度的精确控制。
• 矢量控制技术可以提高电机运行效率，降低能耗。

3.2.2 直接转矩控制

• 直接对电机转矩和磁链进行控制，具有响应速度快、控制精度高的特点。
• 适用于对动态性能要求较高的场合，如高速电机、机器人等。

4. 软硬件设计

4.1 硬件设计

4.1.1 STM32单片机选型

• 根据系统需求，选择合适的STM32系列单片机。
• 考虑单片机的处理速度、内存容量、功耗等因素。

4.1.2 传感器选型

• 选择高精度、低漂移的传感器，如霍尔传感器、编码器等。
• 确保传感器能够准确地检测电机运行状态。

4.2 软件设计

4.2.1 实时操作系统

• 采用实时操作系统（RTOS），如FreeRTOS、uc/OS等。
• 实现多任务调度，确保系统稳定运行。

4.2.2 电机控制算法实现

• 基于C语言或汇编语言，实现矢量控制、直接转矩控制等算法。
• 优化算法性能，提高电机控制精度。

5. 算法设计

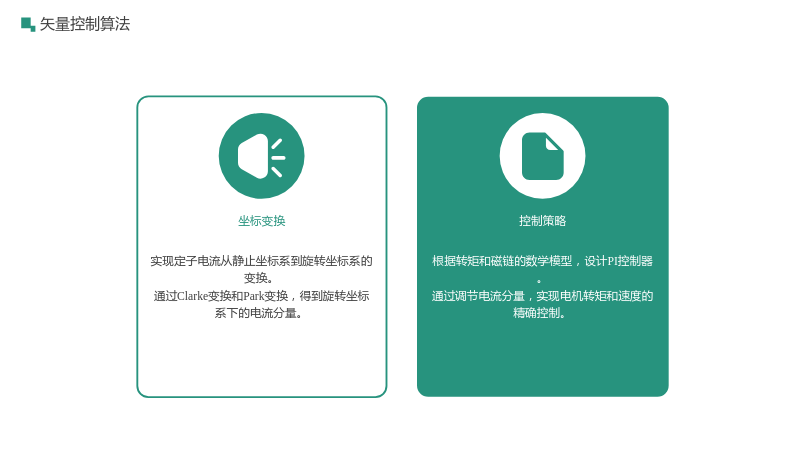

5.1 矢量控制算法

5.1.1 坐标变换

• 实现定子电流从静止坐标系到旋转坐标系的变换。
• 通过Clarke变换和Park变换，得到旋转坐标系下的电流分量。

5.1.2 控制策略

• 根据转矩和磁链的数学模型，设计PI控制器。
• 通过调节电流分量，实现电机转矩和速度的精确控制。

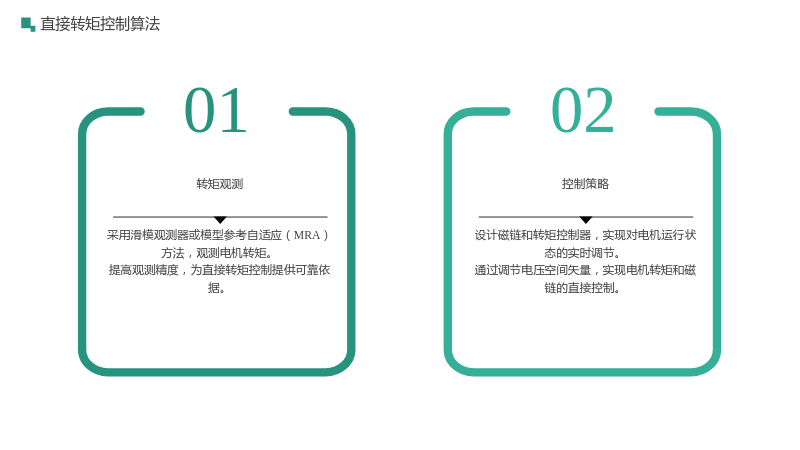

5.2 直接转矩控制算法

5.2.1 转矩观测

• 采用滑模观测器或模型参考自适应（MRA）方法，观测电机转矩。
• 提高观测精度，为直接转矩控制提供可靠依据。

5.2.2 控制策略

• 设计磁链和转矩控制器，实现对电机运行状态的实时调节。
• 通过调节电压空间矢量，实现电机转矩和磁链的直接控制。

6. 仿真与结果

6.1 Simulink仿真

6.1.1 搭建仿真模型

• 在Matlab/Simulink中搭建永磁同步电机控制系统仿真模型。
• 包括电机模型、控制器、驱动器等模块。

6.1.2 仿真参数设置

• 根据实际电机参数，设置仿真模型参数。
• 包括电机额定值、转动惯量、摩擦系数等。

6.2 输出曲线分析

6.2.1 启动过程

• 分析电机启动过程中的转速、转矩、电流等曲线。
• 验证电机启动性能是否满足要求。

6.2.2 稳态运行

• 观察电机在稳态运行时的转速、转矩、电流等曲线。
• 分析系统稳定性、响应速度等性能指标。

7. 思考与总结

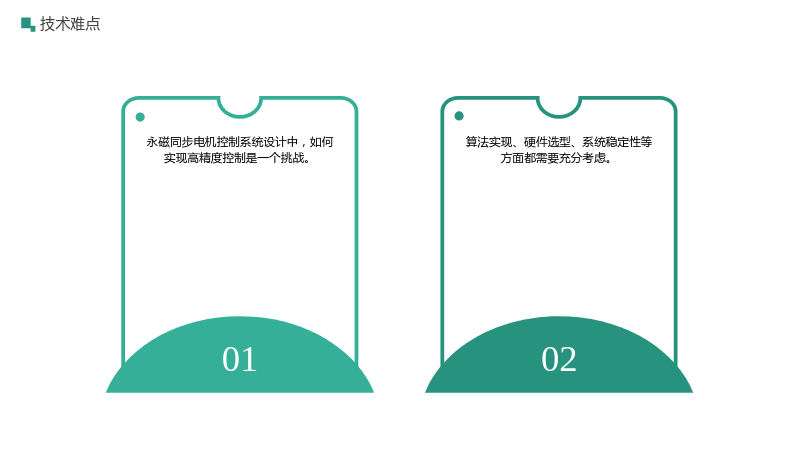

7.1 技术难点

• 永磁同步电机控制系统设计中，如何实现高精度控制是一个挑战。
• 算法实现、硬件选型、系统稳定性等方面都需要充分考虑。

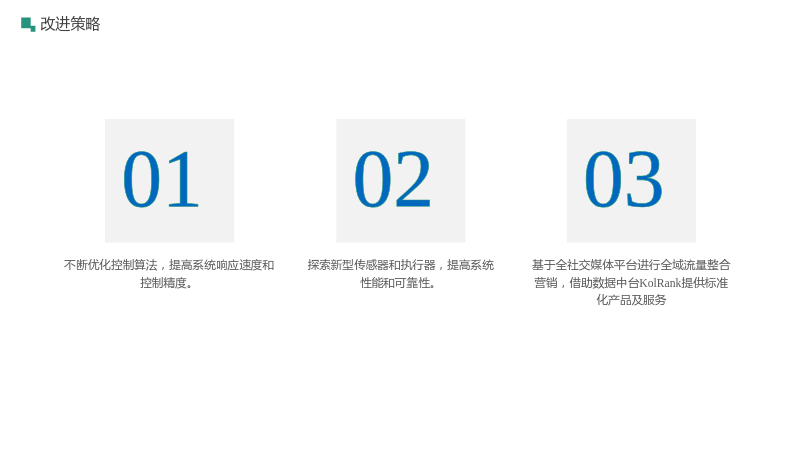

7.2 改进策略

• 不断优化控制算法，提高系统响应速度和控制精度。
• 探索新型传感器和执行器，提高系统性能和可靠性。
• 考虑采用人工智能技术，如深度学习、强化学习等，实现更先进的电机控制策略。
