霍尔效应与磁场测量

1. 霍尔效应原理

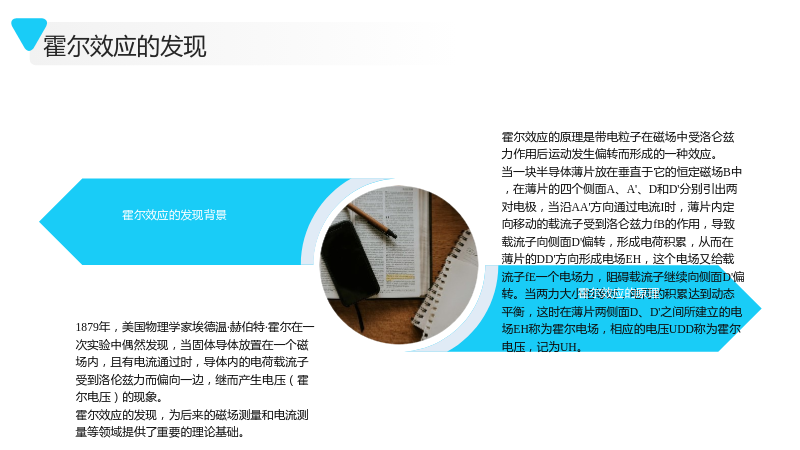

1.1 霍尔效应的发现

1.1.1 霍尔效应的发现背景

• 1879年，美国物理学家埃德温·赫伯特·霍尔在一次实验中偶然发现，当固体导体放置在一个磁场内，且有电流通过时，导体内的电荷载流子受到洛伦兹力而偏向一边，继而产生电压（霍尔电压）的现象。
• 霍尔效应的发现，为后来的磁场测量和电流测量等领域提供了重要的理论基础。

1.1.2 霍尔效应的原理

• 霍尔效应的原理是带电粒子在磁场中受洛仑兹力作用后运动发生偏转而形成的一种效应。
• 当一块半导体薄片放在垂直于它的恒定磁场B中，在薄片的四个侧面A、A'、D和D'分别引出两对电极，当沿AA'方向通过电流I时，薄片内定向移动的载流子受到洛仑兹力fB的作用，导致载流子向侧面D'偏转，形成电荷积累，从而在薄片的DD'方向形成电场EH，这个电场又给载流子fE一个电场力，阻碍载流子继续向侧面D'偏转。当两力大小相等时，电荷的积累达到动态平衡，这时在薄片两侧面D、D'之间所建立的电场EH称为霍尔电场，相应的电压UDD称为霍尔电压，记为UH。

1.2 霍尔效应的应用

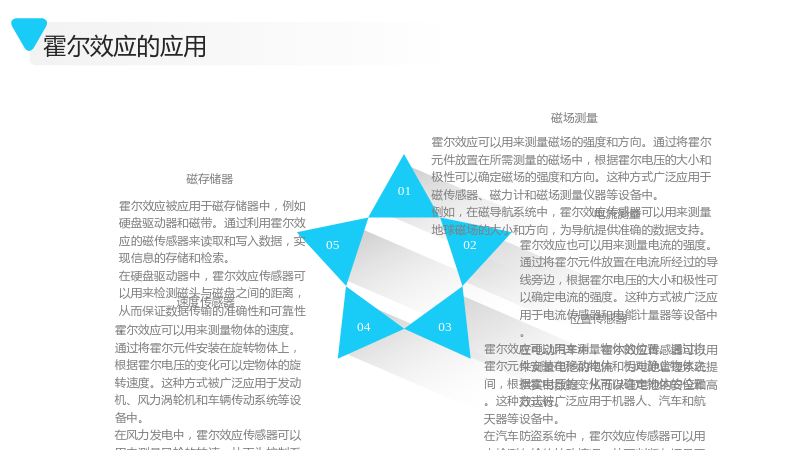

1.2.1 磁场测量

• 霍尔效应可以用来测量磁场的强度和方向。通过将霍尔元件放置在所需测量的磁场中，根据霍尔电压的大小和极性可以确定磁场的强度和方向。这种方式广泛应用于磁传感器、磁力计和磁场测量仪器等设备中。
• 例如，在磁导航系统中，霍尔效应传感器可以用来测量地球磁场的大小和方向，为导航提供准确的数据支持。

1.2.2 电流测量

• 霍尔效应也可以用来测量电流的强度。通过将霍尔元件放置在电流所经过的导线旁边，根据霍尔电压的大小和极性可以确定电流的强度。这种方式被广泛应用于电流传感器和电能计量器等设备中。
• 在电动汽车中，霍尔效应传感器可以用来测量电池的电流，为电池管理系统提供实时数据，从而保证电池的安全和高效运行。

1.2.3 位置传感器

• 霍尔效应可以用来测量物体的位置。通过将霍尔元件安装在移动物体和相对静止物体之间，根据霍电压的变化可以确定物体的位置。这种方式被广泛应用于机器人、汽车和航天器等设备中。
• 在汽车防盗系统中，霍尔效应传感器可以用来检测车轮的转动情况，从而判断车辆是否被盗。

1.2.4 速度传感器

• 霍尔效应可以用来测量物体的速度。通过将霍尔元件安装在旋转物体上，根据霍尔电压的变化可以定物体的旋转速度。这种方式被广泛应用于发动机、风力涡轮机和车辆传动系统等设备中。
• 在风力发电中，霍尔效应传感器可以用来测量风轮的转速，从而为控制系统提供实时数据，确保风力发电机的安全和高效运行。

1.2.5 磁存储器

• 霍尔效应被应用于磁存储器中，例如硬盘驱动器和磁带。通过利用霍尔效应的磁传感器来读取和写入数据，实现信息的存储和检索。
• 在硬盘驱动器中，霍尔效应传感器可以用来检测磁头与磁盘之间的距离，从而保证数据传输的准确性和可靠性。

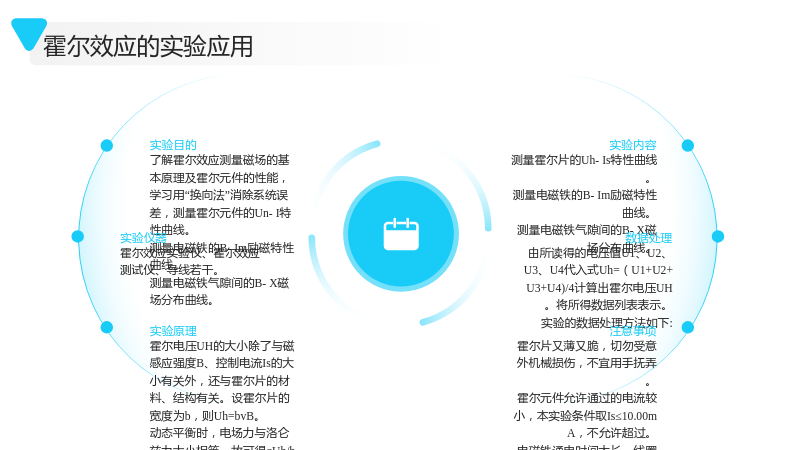

1.3 霍尔效应的实验应用

1.3.1 实验目的

• 了解霍尔效应测量磁场的基本原理及霍尔元件的性能，学习用“换向法”消除系统误差，测量霍尔元件的Un-I特性曲线。
• 测量电磁铁的B-Im励磁特性曲线。
• 测量电磁铁气隙间的B-X磁场分布曲线。

1.3.2 实验仪器

• 霍尔效应实验仪、霍尔效应测试仪、导线若干。

1.3.3 实验原理

• 霍尔电压UH的大小除了与磁感应强度B、控制电流Is的大小有关外，还与霍尔片的材料、结构有关。设霍尔片的宽度为b，则Uh=bvB。
• 动态平衡时，电场力与洛仑兹力大小相等，故可得qUh/b=qvb，即Uh=bv*B。
• 由于建立稳定的霍尔电场的时间极短，约为10-12~10-14 s，因此霍尔元件也可以在音频的交流电流下工作，产生交流的霍尔电压。
• 使用交流控制电流的情况下，Uh=KhBIs仍然适用，只是式中的Is和Uh应理解为有效值。

1.3.4 实验内容

• 测量霍尔片的Uh-Is特性曲线。
• 测量电磁铁的B-Im励磁特性曲线。
• 测量电磁铁气隙间的B-X磁场分布曲线。

1.3.5 数据处理

• 由所读得的电压值U1、U2、U3、U4代入式Uh=（U1+U2+U3+U4)/4计算出霍尔电压UH。将所得数据列表表示。
• 实验的数据处理方法如下:
  1. 由Uh=（U1+U2+U3+U4)/4计算出相应的霍尔电压UH，以Is为横轴，Uh为纵轴，作霍尔电压与控制电流关系的UH-I特性曲线，求得该曲线斜率，再根据该曲线斜率及霍尔元件灵敏度K，由UH=KHBIs计算出气隙中心的磁感应强度B，再根据B=Km*Im求出励磁系数Km。
  2. 由UH=KHBIs算出相应的磁感应强度B，以Im为横轴，B为纵轴，作电磁铁的B-Im励磁特性曲线，该曲线斜率即为Km，求出Km值。
  3. 由UH=KHBIs算出相应的磁感应强度B，以X为横轴，B为纵轴，作电磁铁气隙间的B-X磁场分布曲线。

1.3.6 注意事项

• 霍尔片又薄又脆，切勿受意外机械损伤，不宜用手抚弄。
• 霍尔元件允许通过的电流较小，本实验条件取Is≤10.00mA，不允许超过。
• 电磁铁通电时间太长，线圈热量会影响测量结果。
• 实验后要将Is Im值调至最小。

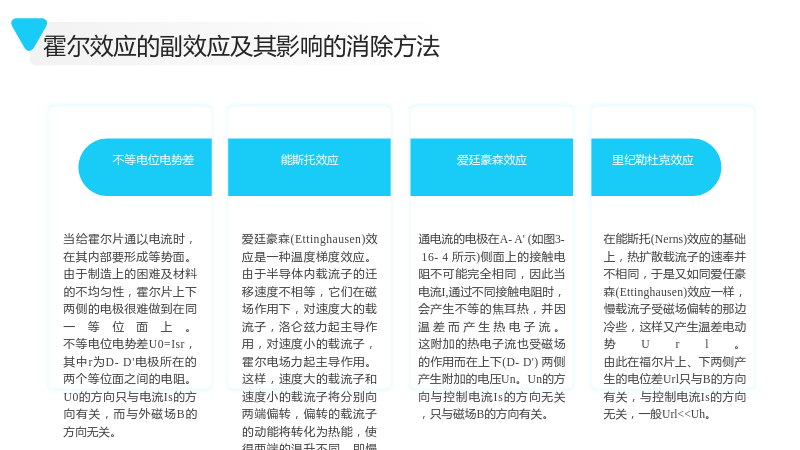

1.4 霍尔效应的副效应及其影响的消除方法

1.4.1 不等电位电势差

• 当给霍尔片通以电流时，在其内部要形成等势面。由于制造上的困难及材料的不均匀性，霍尔片上下两侧的电极很难做到在同一等位面上。
• 不等电位电势差U0=Isr，其中r为D-D'电极所在的两个等位面之间的电阻。U0的方向只与电流Is的方向有关，而与外磁场B的方向无关。

1.4.2 能斯托效应

• 通电流的电极在A-A' (如图3-16-4 所示)侧面上的接触电阻不可能完全相同，因此当电流I,通过不同接触电阻时，会产生不等的焦耳热，并因温差而产生热电子流。
• 这附加的热电子流也受磁场的作用而在上下(D-D') 两侧产生附加的电压Un。Un的方向与控制电流Is的方向无关，只与磁场B的方向有关。

1.4.3 爱廷豪森效应

• 爱廷豪森(Ettinghausen)效应是一种温度梯度效应。由于半导体内载流子的迁移速度不相等，它们在磁场作用下，对速度大的载流子，洛仑兹力起主导作用，对速度小的载流子，霍尔电场力起主导作用。
• 这样，速度大的载流子和速度小的载流子将分别向两端偏转，偏转的载流子的动能将转化为热能，使得两端的温升不同，即慢载流子的能量比快载流子的能量小，它们偏向的那边比对边冷些。
• 两端面之间由于温度差而出现温差电压Ue，由此产生的温差电动势，叠加在霍尔电压上。如同霍尔效应一样，由此产生的电位差Ue与磁场B、电流Is的方向都有关系，而且与霍尔电压分不开，一般UE<<Uh，可以忽略不计。

1.4.4 里纪勒杜克效应

• 在能斯托(Nerns)效应的基础上，热扩散载流子的速奉并不相同，于是又如同爱任豪森(Ettinghausen)效应一样，慢载流子受磁场偏转的那边冷些，这样又产生温差电动势Url。
• 由此在福尔片上、下两侧产生的电位差Url只与B的方向有关，与控制电流Is的方向无关，一般Url<<Uh。

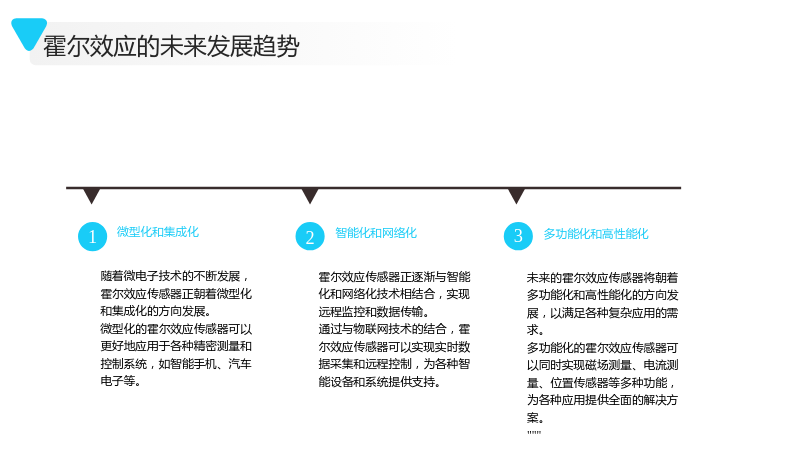

1.5 霍尔效应的未来发展趋势

1.5.1 微型化和集成化

• 随着微电子技术的不断发展，霍尔效应传感器正朝着微型化和集成化的方向发展。
• 微型化的霍尔效应传感器可以更好地应用于各种精密测量和控制系统，如智能手机、汽车电子等。

1.5.2 智能化和网络化

• 霍尔效应传感器正逐渐与智能化和网络化技术相结合，实现远程监控和数据传输。
• 通过与物联网技术的结合，霍尔效应传感器可以实现实时数据采集和远程控制，为各种智能设备和系统提供支持。

1.5.3 多功能化和高性能化

• 未来的霍尔效应传感器将朝着多功能化和高性能化的方向发展，以满足各种复杂应用的需求。
• 多功能化的霍尔效应传感器可以同时实现磁场测量、电流测量、位置传感器等多种功能，为各种应用提供全面的解决方案。

"""
