南昌职业大学本科毕业设计（论文）
1. 理论技术依据

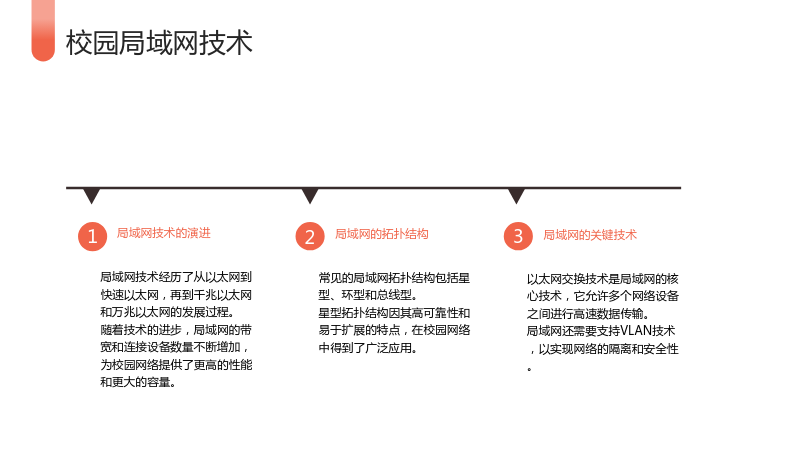

1.1 校园局域网技术
1.1.1 局域网技术的演进
- 局域网技术经历了从以太网到快速以太网，再到千兆以太网和万兆以太网的发展过程。
- 随着技术的进步，局域网的带宽和连接设备数量不断增加，为校园网络提供了更高的性能和更大的容量。
1.1.2 局域网的拓扑结构
- 常见的局域网拓扑结构包括星型、环型和总线型。
- 星型拓扑结构因其高可靠性和易于扩展的特点，在校园网络中得到了广泛应用。
1.1.3 局域网的关键技术
- 以太网交换技术是局域网的核心技术，它允许多个网络设备之间进行高速数据传输。
- 局域网还需要支持VLAN技术，以实现网络的隔离和安全性。

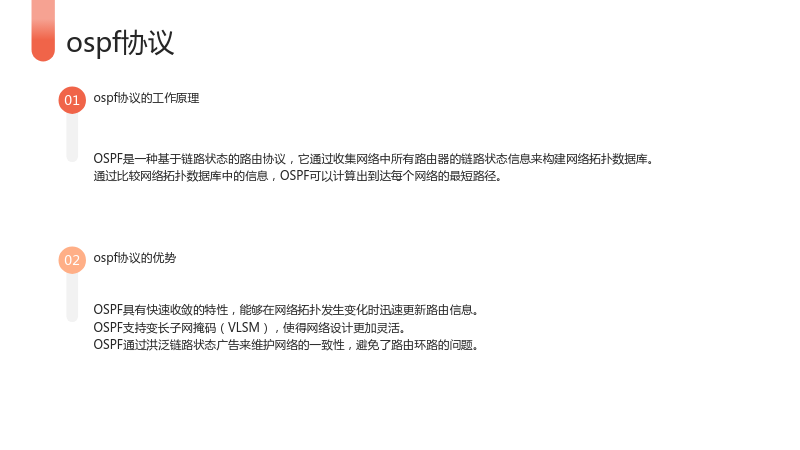

1.2 ospf协议
1.2.1 ospf协议的工作原理
- OSPF是一种基于链路状态的路由协议，它通过收集网络中所有路由器的链路状态信息来构建网络拓扑数据库。
- 通过比较网络拓扑数据库中的信息，OSPF可以计算出到达每个网络的最短路径。
1.2.2 ospf协议的优势
- OSPF具有快速收敛的特性，能够在网络拓扑发生变化时迅速更新路由信息。
- OSPF支持变长子网掩码（VLSM），使得网络设计更加灵活。
- OSPF通过洪泛链路状态广告来维护网络的一致性，避免了路由环路的问题。
1.3 vlan技术的应用
1.3.1 vlan技术的原理
- VLAN是一种网络虚拟化技术，它通过将物理网络划分为多个逻辑上的虚拟局域网，来实现网络的隔离和安全性。
- 每个VLAN内部的设备可以自由通信，而不同VLAN之间的设备则需要通过路由器进行转发。
1.3.2 vlan技术的应用场景
- 在校园网络中，VLAN可以用于隔离不同部门或功能区的网络，提高网络的安全性和管理效率。
- VLAN还可以用于实现负载均衡和故障转移，提高网络的可靠性和性能。
1.4 vrrp协议
1.4.1 vrrp协议的工作原理
- VRRP是一种虚拟路由器冗余协议，它通过在多台物理路由器之间创建虚拟路由器，来实现路由器的冗余和负载均衡。
- VRRP通过选举机制决定哪台物理路由器承担虚拟路由器的转发任务，从而确保网络的稳定性和可靠性。
1.4.2 vrrp协议的应用场景
- 在校园网络的核心层，VRRP可以用于实现核心路由器的冗余，防止单点故障导致网络中断。
- VRRP还可以用于实现负载均衡，提高网络的吞吐量和性能。
1.5 DHCP技术
1.5.1 DHCP技术的工作流程
- DHCP是一种网络协议，用于自动分配IP地址和其他网络配置信息给网络上的客户端设备。
- DHCP的工作流程包括发现阶段、选择阶段和确认阶段，通过这些阶段，DHCP可以自动为客户端设备分配IP地址和其他配置信息。
1.5.2 DHCP技术的重要性
- DHCP可以简化网络设备的配置过程，降低网络管理的复杂性。
- DHCP还可以提高网络的灵活性和可扩展性，支持动态的网络配置和管理。
1.6 NAT技术
1.6.1 NAT技术的原理
- NAT是一种网络地址转换技术，它将私有网络地址转换为公共网络地址，实现内部网络与外部网络之间的通信。
- NAT技术通过映射内部网络的私有IP地址到外部网络的公网IP地址，实现IP地址的转换和重用。
1.6.2 NAT技术的应用场景
- 在校园网络中，NAT技术可以用于保护内部网络的安全，防止外部网络对内部网络的直接攻击。
- NAT技术还可以用于实现网络地址的节约和复用，解决IPv4地址不足的问题。
1.7 本章小结
- 本章介绍了高职院校在校园网建设时用到的主要技术，包括局域网技术、OSPF协议、VLAN技术、VRRP协议、DHCP技术和NAT技术。
- 这些技术在校园网建设中发挥着重要的作用，可以提高网络的性能、安全性和可靠性。
- 通过对这些技术的深入了解和应用，可以更好地构建一个高效、稳定和安全的校园网络。
2. 高职院校校园网需求分析
2.1 高职院校需求分析
2.1.1 高职院校的信息化需求
- 高职院校在信息化建设方面有着迫切的需求，包括网络基础设施的建设和优化、教学资源的共享和数字化、管理流程的信息化等。
- 校园网络作为信息化建设的基础，需要提供高速、稳定和安全的网络服务，以满足师生的日常教学、科研和管理需求。
2.1.2 高职院校的网络应用场景
- 高职院校的网络应用场景包括教学区的多媒体教学、实验室的科研活动、行政办公的信息化管理等。
- 这些应用场景对网络带宽、延迟和安全性提出了不同的要求，需要根据实际情况进行合理的网络规划和配置。
2.2 高职院校结构设计
2.2.1 核心层结构设计
- 核心层是校园网络的核心部分，负责连接所有的汇聚层设备和提供高速转发能力。
- 核心层设备需要具有高可靠性、高带宽和高性能，以满足整个校园网络的需求。
- 在核心层需要考虑网络的扩展性和高可用性，以应对未来网络扩展和故障恢复的需求。
2.2.2 汇聚层结构设计
- 汇聚层位于核心层和接入层之间，负责连接接入层设备和与核心层设备之间的交通聚合。
- 汇聚层设备需要具备较强的转发能力和可靠性，以应对大量的数据流量和网络拥塞问题。
- 汇聚层还需要配置一些策略，如MSTP和VRRP，以实现网络的可靠性和安全性。
2.2.3 接入层结构设计
- 接入层位于校园网络的最底层，直接连接到用户端设备，如教室、办公室等地方。
- 接入层设备需要提供对终端设备的接入，同时需要考虑网络管理、安全策略的下发等功能。
- 在接入层需要合理划分VLAN，以实现网络的隔离和安全性，同时可以更好地对网络进行管理和控制。
2.3 高职院校校园网的预期目标
2.3.1 建立统一的网络架构
- 校园网络系统需要完善整体架构，以向教职工和学生提供服务为目的，进行一体化建设。
- 统一网络架构可以提高网络的可靠性和可扩展性，同时也可以降低网络管理的复杂性和成本。
2.3.2 实现高速稳定的网络服务
- 校园网络需要提供高速、稳定和安全的网络服务，以满足师生的日常教学、科研和管理需求。
- 实现高速稳定的网络服务需要对网络设备、带宽和延迟进行合理的规划和配置。
2.3.3 构建安全可靠的网络环境
- 校园网络需要构建一个安全可靠的网络环境，以保护师生的信息安全和个人隐私。
- 实现网络安全需要采取有效的安全策略和技术，如防火墙、入侵检测和数据加密等。
2.4 本章小结
- 本章对高职院校校园网的需求进行了详细的分析，包括对校园网络的应用场景、网络架构和预期目标进行了阐述。
- 高职院校在信息化建设方面有着迫切的需求，需要构建一个高效、稳定和安全的校园网络，以满足师生的日常教学、科研和管理需求。
- 通过合理的网络规划和配置，可以实现高速稳定的网络服务，同时也可以构建一个安全可靠的网络环境，保护师生的信息安全和个人隐私。
3. 高职院校校园网络结构设计
3.1 网络拓扑图设计
3.1.1 网络拓扑图的重要性
- 网络拓扑图是校园网络设计的基础，它展示了网络中的所有设备、连接和拓扑结构。
- 通过网络拓扑图，可以清晰地了解校园网络的布局和连接方式，方便进行网络规划和配置。
3.1.2 网络拓扑图的设计原则
- 网络拓扑图应该简洁、清晰，易于理解和维护。
- 网络拓扑图应该能够反映出校园网络的实际情况，包括网络设备的类型、连接方式和拓扑结构等。
3.2 IP地址及VLAN规划
3.2.1 IP地址规划
- IP地址规划是校园网络设计的关键环节，它关系到网络的稳定性和可扩展性。
- IP地址规划需要考虑网络的规模、地址分配和地址空间等因素，以实现合理的地址分配和网络隔离。
3.2.2 VLAN划分
- VLAN划分是实现网络隔离和安全性的一种重要手段，它可以将物理网络划分为多个逻辑上的虚拟局域网。
- VLAN划分需要根据校园网络的实际需求和应用场景进行，以实现网络的隔离和安全性。
3.3 高职院校校园网结构设计
3.3.1 核心层结构设计
- 核心层是校园网络的核心部分，负责连接所有的汇聚层设备和提供高速转发能力。
- 核心层设备需要具有高可靠性、高带宽和高性能，以满足整个校园网络的需求。
- 在核心层需要考虑网络的扩展性和高可用性，以应对未来网络扩展和故障恢复的需求。
3.3.2 汇聚层结构设计
- 汇聚层位于核心层和接入层之间，负责连接接入层设备和与核心层设备之间的交通聚合。
- 汇聚层设备需要具备较强的转发能力和可靠性，以应对大量的数据流量和网络拥塞问题。
- 汇聚层还需要配置一些策略，如MSTP和VRRP，以实现网络的可靠性和安全性。
3.3.3 接入层结构设计
- 接入层位于校园网络的最底层，直接连接到用户端设备，如教室、办公室等地方。
- 接入层设备需要提供对终端设备的接入，同时需要考虑网络管理、安全策略的下发等功能。
- 在接入层需要合理划分VLAN，以实现网络的隔离和安全性，同时可以更好地对网络进行管理和控制。
3.4 本章小结
- 本章对高职院校校园网络结构设计进行了详细的阐述，包括网络拓扑图设计、IP地址规划、VLAN划分和网络架构设计等。
- 网络拓扑图是校园网络设计的基础，它展示了网络中的所有设备、连接和拓扑结构。
- IP地址规划和VLAN划分是实现网络隔离和安全性的一种重要手段，可以提高网络的稳定性和可扩展性。
- 通过对核心层、汇聚层和接入层的合理设计，可以构建一个高效、稳定和安全的校园网络。
4. 仿真软件实现高职院校校园网及测试
4.1 基础VLAN和IP地址配置
4.1.1 VLAN配置
- VLAN配置是实现网络隔离和安全性的一种重要手段，它可以将物理网络划分为多个逻辑上的虚拟局域网。
- VLAN配置需要根据校园网络的实际需求和应用场景进行，以实现网络的隔离和安全性。
4.1.2 IP地址配置
- IP地址配置是校园网络设计的关键环节，它关系到网络的稳定性和可扩展性。
- IP地址配置需要考虑网络的规模、地址分配和地址空间等因素，以实现合理的地址分配和网络隔离。
4.2 链路聚合、mstp和vrrp配置
4.2.1 链路聚合配置
- 链路聚合是一种提高网络带宽和可靠性的一种技术，它将多条物理链路捆绑在一起，形成一条逻辑上的链路。
- 链路聚合配置需要考虑链路之间的负载均衡和故障转移，以实现网络的高可用性和高性能。
4.2.2 MSTP配置
- MSTP（Multiple Spanning Tree Protocol）是一种防止网络环路的技术，它通过在网络中创建多个生成树实例来实现网络的可靠性和安全性。
- MSTP配置需要考虑生成树实例的创建、配置和维护，以实现网络的可靠性和安全性。
4.2.3 VRRP配置
- VRRP是一种虚拟路由器冗余协议，它通过在多台物理路由器之间创建虚拟路由器，来实现路由器的冗余和负载均衡。
- VRRP配置需要考虑虚拟路由器的创建、配置和维护，以实现网络的高可用性和高性能。
4.3 OSPF、DHCP和Telnet配置
4.3.1 OSPF配置
- OSPF配置需要考虑网络的拓扑结构、路由器和交换机的
