交直流混合潮流计算流程详解
1. 交直流混合潮流计算概述

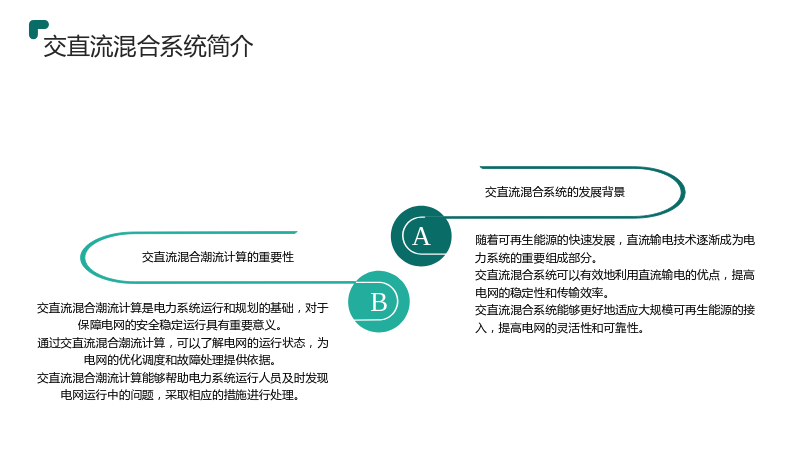

1.1 交直流混合系统简介
1.1.1 交直流混合系统的发展背景
- 随着可再生能源的快速发展，直流输电技术逐渐成为电力系统的重要组成部分。
- 交直流混合系统可以有效地利用直流输电的优点，提高电网的稳定性和传输效率。
- 交直流混合系统能够更好地适应大规模可再生能源的接入，提高电网的灵活性和可靠性。
1.1.2 交直流混合潮流计算的重要性
- 交直流混合潮流计算是电力系统运行和规划的基础，对于保障电网的安全稳定运行具有重要意义。
- 通过交直流混合潮流计算，可以了解电网的运行状态，为电网的优化调度和故障处理提供依据。
- 交直流混合潮流计算能够帮助电力系统运行人员及时发现电网运行中的问题，采取相应的措施进行处理。

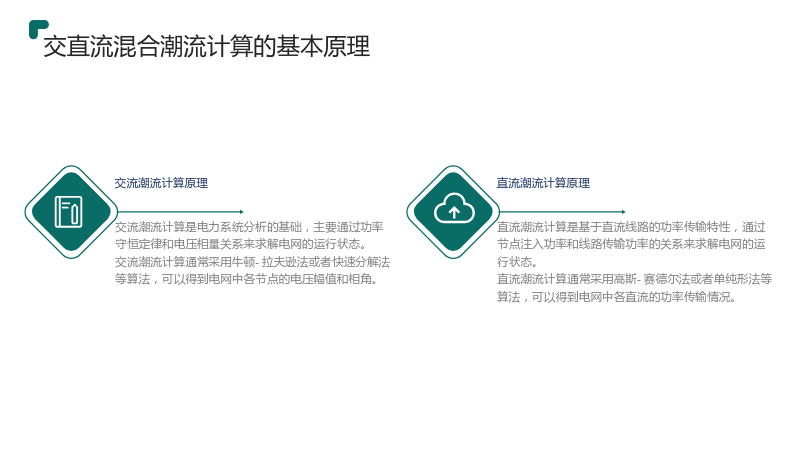

1.2 交直流混合潮流计算的基本原理
1.2.1 交流潮流计算原理
- 交流潮流计算是电力系统分析的基础，主要通过功率守恒定律和电压相量关系来求解电网的运行状态。
- 交流潮流计算通常采用牛顿-拉夫逊法或者快速分解法等算法，可以得到电网中各节点的电压幅值和相角。
1.2.2 直流潮流计算原理
- 直流潮流计算是基于直流线路的功率传输特性，通过节点注入功率和线路传输功率的关系来求解电网的运行状态。
- 直流潮流计算通常采用高斯-赛德尔法或者单纯形法等算法，可以得到电网中各直流的功率传输情况。

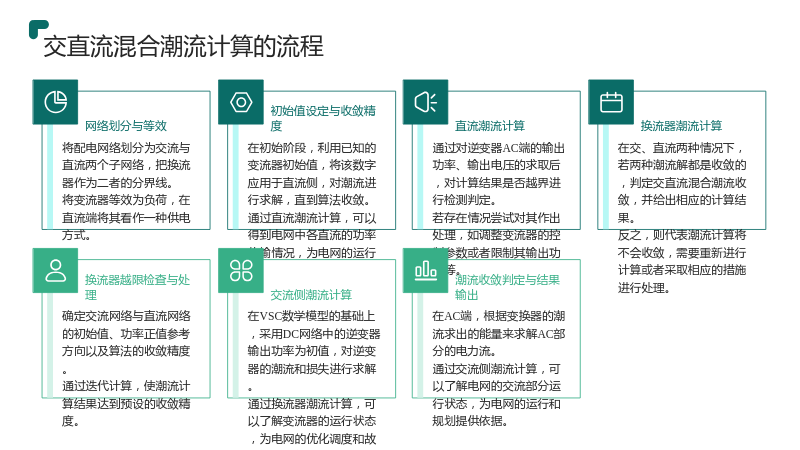

1.3 交直流混合潮流计算的流程
1.3.1 网络划分与等效
- 将配电网络划分为交流与直流两个子网络，把换流器作为二者的分界线。
- 将变流器等效为负荷，在直流端将其看作一种供电方式。
1.3.2 初始值设定与收敛精度
- 确定交流网络与直流网络的初始值、功率正值参考方向以及算法的收敛精度。
- 通过迭代计算，使潮流计算结果达到预设的收敛精度。
1.3.3 直流潮流计算
- 在初始阶段，利用已知的变流器初始值，将该数字应用于直流侧，对潮流进行求解，直到算法收敛。
- 通过直流潮流计算，可以得到电网中各直流的功率传输情况，为电网的运行和规划提供依据。
1.3.4 换流器潮流计算
- 在VSC数学模型的基础上，采用DC网络中的逆变器输出功率为初值，对逆变器的潮流和损失进行求解。
- 通过换流器潮流计算，可以了解变流器的运行状态，为电网的优化调度和故障处理提供依据。
1.3.5 换流器越限检查与处理
- 通过对逆变器AC端的输出功率、输出电压的求取后，对计算结果是否越界进行检测判定。
- 若存在情况尝试对其作出处理，如调整变流器的控制参数或者限制其输出功率等。
1.3.6 交流侧潮流计算
- 在AC端，根据变换器的潮流求出的能量来求解AC部分的电力流。
- 通过交流侧潮流计算，可以了解电网的交流部分运行状态，为电网的运行和规划提供依据。
1.3.7 潮流收敛判定与结果输出
- 在交、直流两种情况下，若两种潮流解都是收敛的，判定交直流混合潮流收敛，并给出相应的计算结果。
- 反之，则代表潮流计算将不会收敛，需要重新进行计算或者采取相应的措施进行处理。

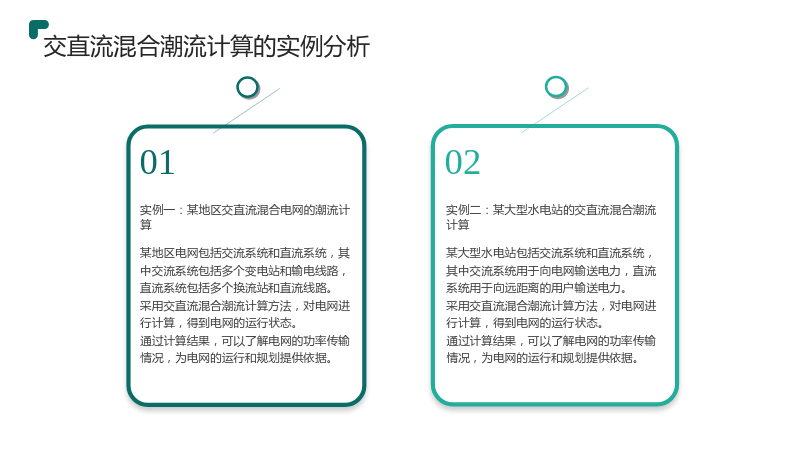

1.4 交直流混合潮流计算的实例分析
1.4.1 实例一：某地区交直流混合电网的潮流计算
- 某地区电网包括交流系统和直流系统，其中交流系统包括多个变电站和输电线路，直流系统包括多个换流站和直流线路。
- 采用交直流混合潮流计算方法，对电网进行计算，得到电网的运行状态。
- 通过计算结果，可以了解电网的功率传输情况，为电网的运行和规划提供依据。
1.4.2 实例二：某大型水电站的交直流混合潮流计算
- 某大型水电站包括交流系统和直流系统，其中交流系统用于向电网输送电力，直流系统用于向远距离的用户输送电力。
- 采用交直流混合潮流计算方法，对电网进行计算，得到电网的运行状态。
- 通过计算结果，可以了解电网的功率传输情况，为电网的运行和规划提供依据。

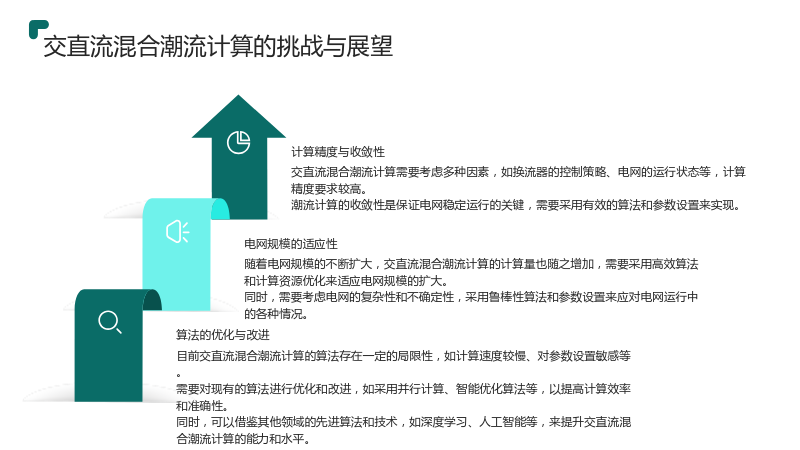

1.5 交直流混合潮流计算的挑战与展望
1.5.1 计算精度与收敛性
- 交直流混合潮流计算需要考虑多种因素，如换流器的控制策略、电网的运行状态等，计算精度要求较高。
- 潮流计算的收敛性是保证电网稳定运行的关键，需要采用有效的算法和参数设置来实现。
1.5.2 电网规模的适应性
- 随着电网规模的不断扩大，交直流混合潮流计算的计算量也随之增加，需要采用高效算法和计算资源优化来适应电网规模的扩大。
- 同时，需要考虑电网的复杂性和不确定性，采用鲁棒性算法和参数设置来应对电网运行中的各种情况。
1.5.3 算法的优化与改进
- 目前交直流混合潮流计算的算法存在一定的局限性，如计算速度较慢、对参数设置敏感等。
- 需要对现有的算法进行优化和改进，如采用并行计算、智能优化算法等，以提高计算效率和准确性。
- 同时，可以借鉴其他领域的先进算法和技术，如深度学习、人工智能等，来提升交直流混合潮流计算的能力和水平。

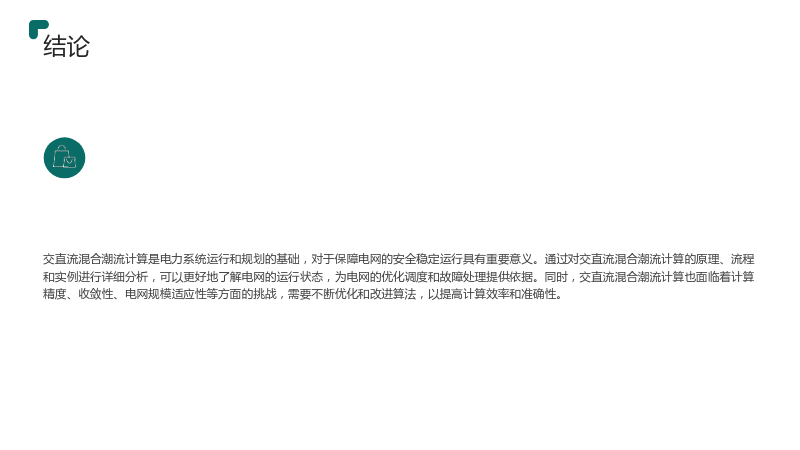

1.6 结论
交直流混合潮流计算是电力系统运行和规划的基础，对于保障电网的安全稳定运行具有重要意义。通过对交直流混合潮流计算的原理、流程和实例进行详细分析，可以更好地了解电网的运行状态，为电网的优化调度和故障处理提供依据。同时，交直流混合潮流计算也面临着计算精度、收敛性、电网规模适应性等方面的挑战，需要不断优化和改进算法，以提高计算效率和准确性。
