基于PLC的自动售货机控制系统设计

1. 绪论

1.1 研究背景与意义

1.1.1 自动售货机的兴起与重要性

• 自动售货机作为一种便捷的自助购物方式，在现代社会得到了广泛应用。
• 随着科技的发展，人们对自动售货机的功能和性能要求也越来越高。
• 自动售货机不仅节省了人力资源，还缩小了占地面积，方便为顾客提供服务。

1.1.2 PLC技术在自动售货机中的应用

• PLC（可编程逻辑控制器）在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术。
• PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点，使得PLC在工业控制上备受欢迎和推广。
• 在设计和优化自动售货机的运动控制系统时，PLC的应用不仅能够显著增强售货机的运行效能及其稳定性，同时也大幅提升了客户的消费体验。

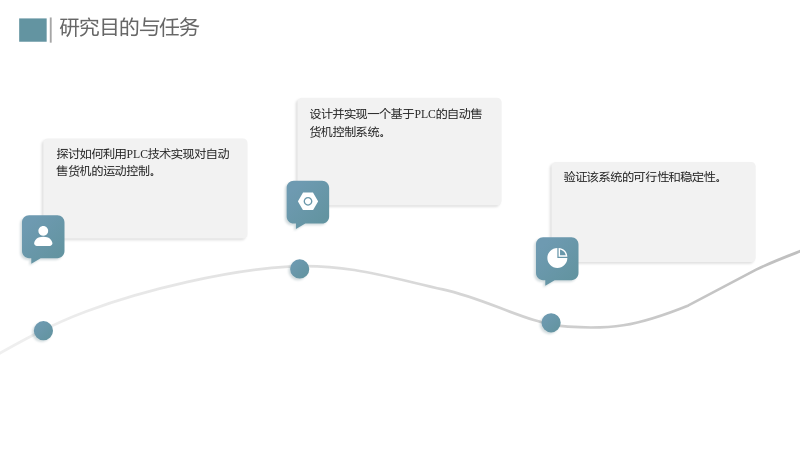

1.2 研究目的与任务

• 探讨如何利用PLC技术实现对自动售货机的运动控制。
• 设计并实现一个基于PLC的自动售货机控制系统。
• 验证该系统的可行性和稳定性。

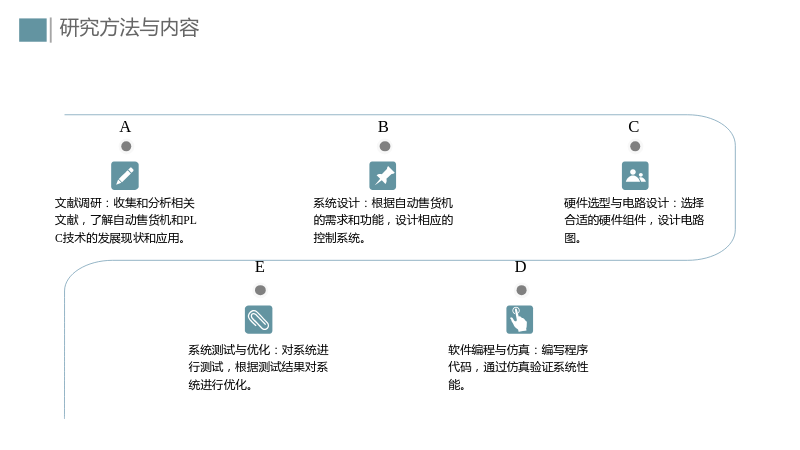

1.3 研究方法与内容

• 文献调研：收集和分析相关文献，了解自动售货机和PLC技术的发展现状和应用。
• 系统设计：根据自动售货机的需求和功能，设计相应的控制系统。
• 硬件选型与电路设计：选择合适的硬件组件，设计电路图。
• 软件编程与仿真：编写程序代码，通过仿真验证系统性能。
• 系统测试与优化：对系统进行测试，根据测试结果对系统进行优化。

2. 自动售货机运动控制系统设计概述

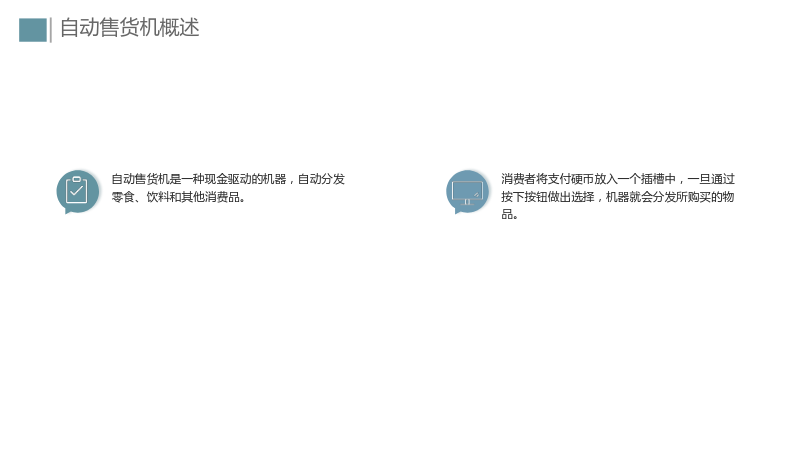

2.1 自动售货机概述

• 自动售货机是一种现金驱动的机器，自动分发零食、饮料和其他消费品。
• 消费者将支付硬币放入一个插槽中，一旦通过按下按钮做出选择，机器就会分发所购买的物品。

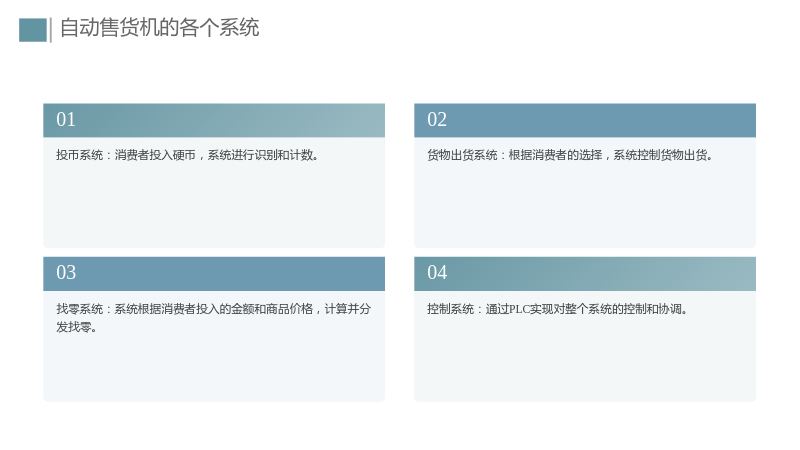

2.2 自动售货机的各个系统

• 投币系统：消费者投入硬币，系统进行识别和计数。
• 货物出货系统：根据消费者的选择，系统控制货物出货。
• 找零系统：系统根据消费者投入的金额和商品价格，计算并分发找零。
• 控制系统：通过PLC实现对整个系统的控制和协调。

3. 硬件的选型以及图纸的绘制

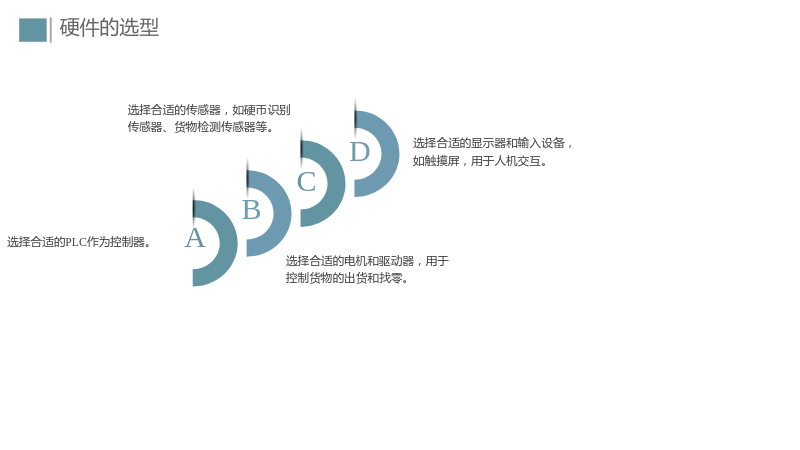

3.1 硬件的选型

• 选择合适的PLC作为控制器。
• 选择合适的传感器，如硬币识别传感器、货物检测传感器等。
• 选择合适的电机和驱动器，用于控制货物的出货和找零。
• 选择合适的显示器和输入设备，如触摸屏，用于人机交互。

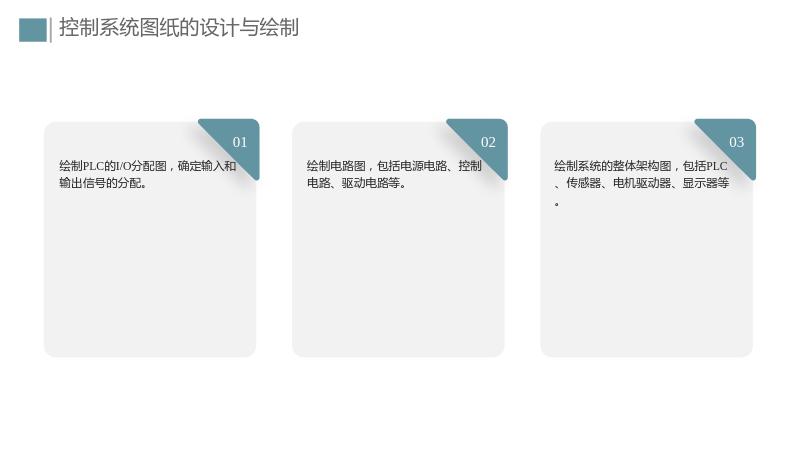

3.2 控制系统图纸的设计与绘制

• 绘制PLC的I/O分配图，确定输入和输出信号的分配。
• 绘制电路图，包括电源电路、控制电路、驱动电路等。
• 绘制系统的整体架构图，包括PLC、传感器、电机驱动器、显示器等。

4. 工艺流程图以及程序的编写

4.1 自动售货机的工艺流程图

• 用户投币。
• 用户选择商品。
• 系统识别硬币和商品选择。
• 系统控制出货和找零。
• 交易完成。

4.2 组态变量表

• 定义输入变量，如硬币数量、商品选择等。
• 定义输出变量，如出货信号、找零信号等。
• 定义内部变量，如系统状态、计数器等。

4.3 程序的编写

• 使用PLC编程软件编写程序代码。
• 实现对输入变量的处理和判断。
• 实现对输出变量的控制和协调。
• 实现系统的整体控制逻辑。

5. 系统性能测试与触摸屏仿真

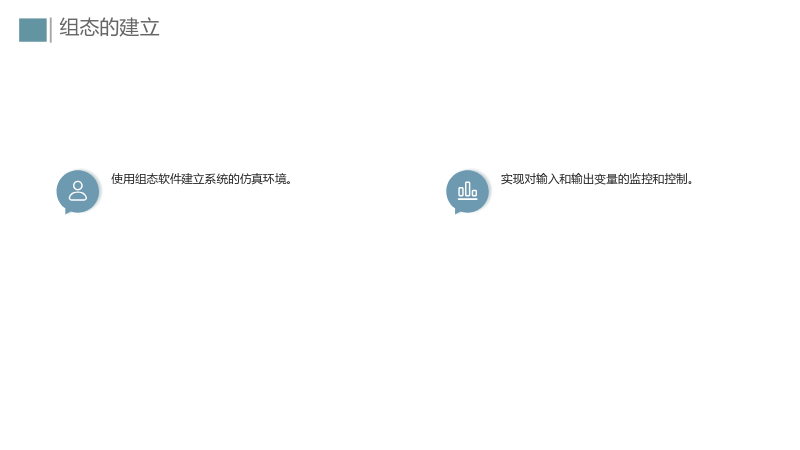

5.1 组态的建立

• 使用组态软件建立系统的仿真环境。
• 实现对输入和输出变量的监控和控制。

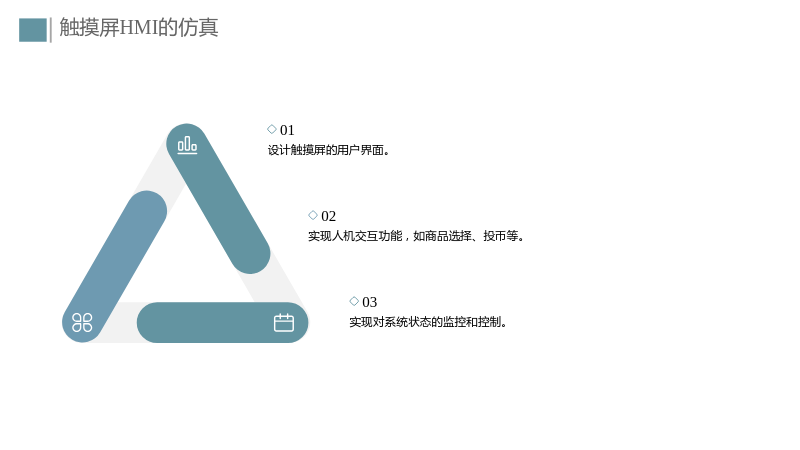

5.2 触摸屏HMI的仿真

• 设计触摸屏的用户界面。
• 实现人机交互功能，如商品选择、投币等。
• 实现对系统状态的监控和控制。

6. 总结与展望

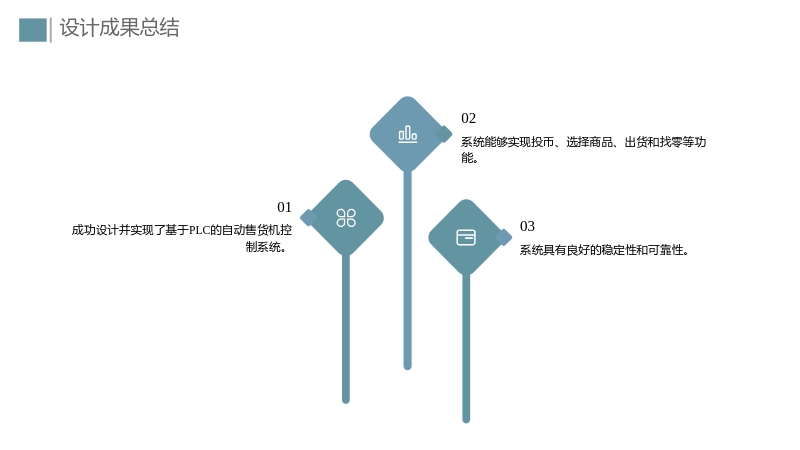

6.1 设计成果总结

• 成功设计并实现了基于PLC的自动售货机控制系统。
• 系统能够实现投币、选择商品、出货和找零等功能。
• 系统具有良好的稳定性和可靠性。

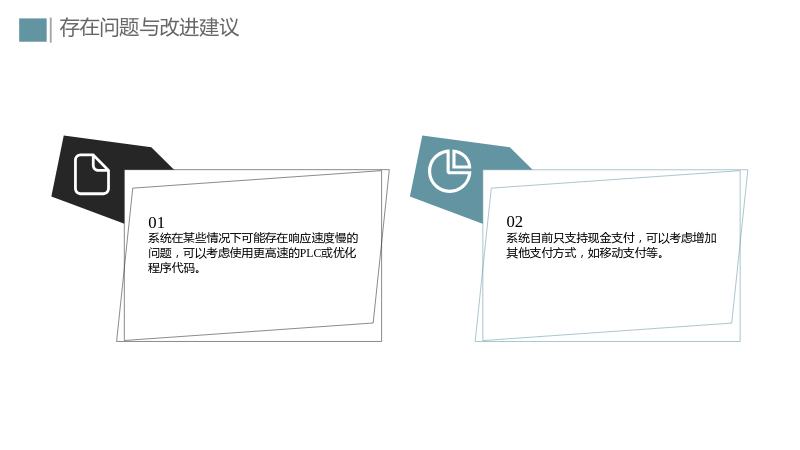

6.2 存在问题与改进建议

• 系统在某些情况下可能存在响应速度慢的问题，可以考虑使用更高速的PLC或优化程序代码。
• 系统目前只支持现金支付，可以考虑增加其他支付方式，如移动支付等。

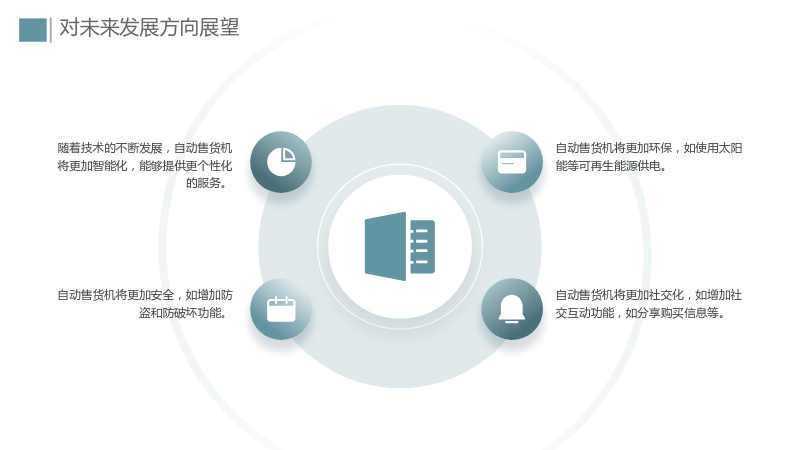

6.3 对未来发展方向展望

• 随着技术的不断发展，自动售货机将更加智能化，能够提供更个性化的服务。
• 自动售货机将更加环保，如使用太阳能等可再生能源供电。
• 自动售货机将更加安全，如增加防盗和防破坏功能。
• 自动售货机将更加社交化，如增加社交互动功能，如分享购买信息等。
