基于PLC的自动售货机控制系统设计
1. 自动售货机概述

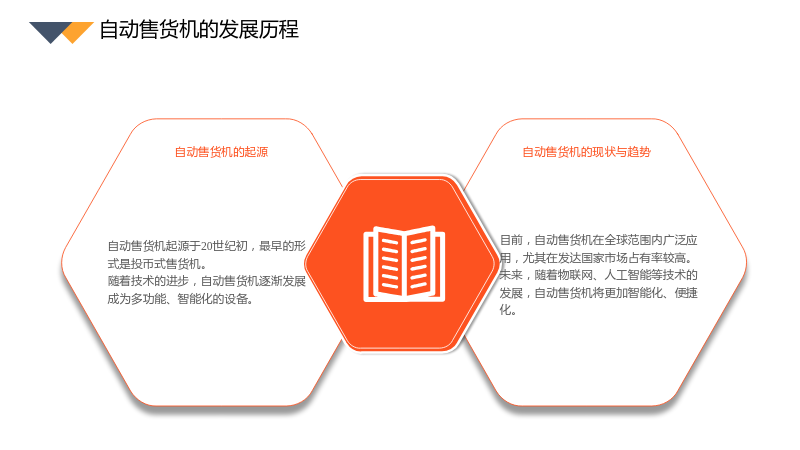

1.1 自动售货机的发展历程
1.1.1 自动售货机的起源
- 自动售货机起源于20世纪初，最早的形式是投币式售货机。
- 随着技术的进步，自动售货机逐渐发展成为多功能、智能化的设备。
1.1.2 自动售货机的现状与趋势
- 目前，自动售货机在全球范围内广泛应用，尤其在发达国家市场占有率较高。
- 未来，随着物联网、人工智能等技术的发展，自动售货机将更加智能化、便捷化。

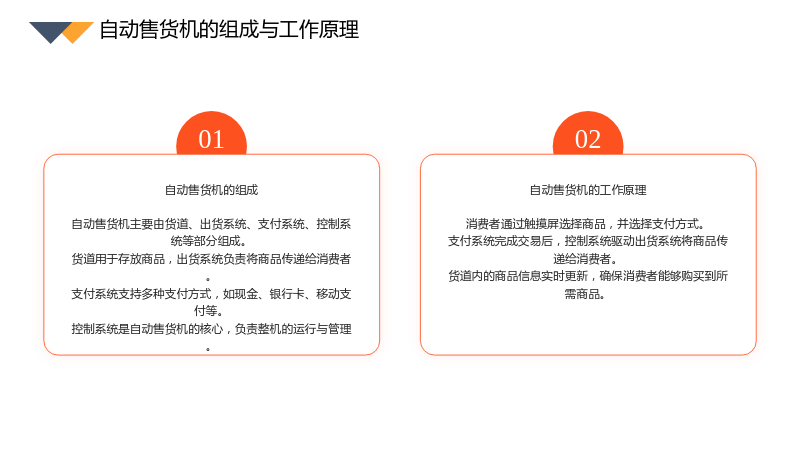

1.2 自动售货机的组成与工作原理
1.2.1 自动售货机的组成
- 自动售货机主要由货道、出货系统、支付系统、控制系统等部分组成。
- 货道用于存放商品，出货系统负责将商品传递给消费者。
- 支付系统支持多种支付方式，如现金、银行卡、移动支付等。
- 控制系统是自动售货机的核心，负责整机的运行与管理。
1.2.2 自动售货机的工作原理
- 消费者通过触摸屏选择商品，并选择支付方式。
- 支付系统完成交易后，控制系统驱动出货系统将商品传递给消费者。
- 货道内的商品信息实时更新，确保消费者能够购买到所需商品。
2. PLC技术在自动售货机中的应用

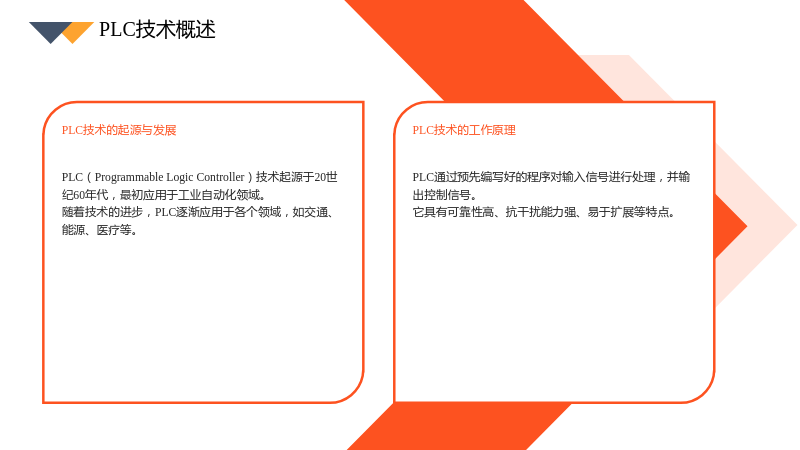

2.1 PLC技术概述
2.1.1 PLC技术的起源与发展
- PLC（Programmable Logic Controller）技术起源于20世纪60年代，最初应用于工业自动化领域。
- 随着技术的进步，PLC逐渐应用于各个领域，如交通、能源、医疗等。
2.1.2 PLC技术的工作原理
- PLC通过预先编写好的程序对输入信号进行处理，并输出控制信号。
- 它具有可靠性高、抗干扰能力强、易于扩展等特点。

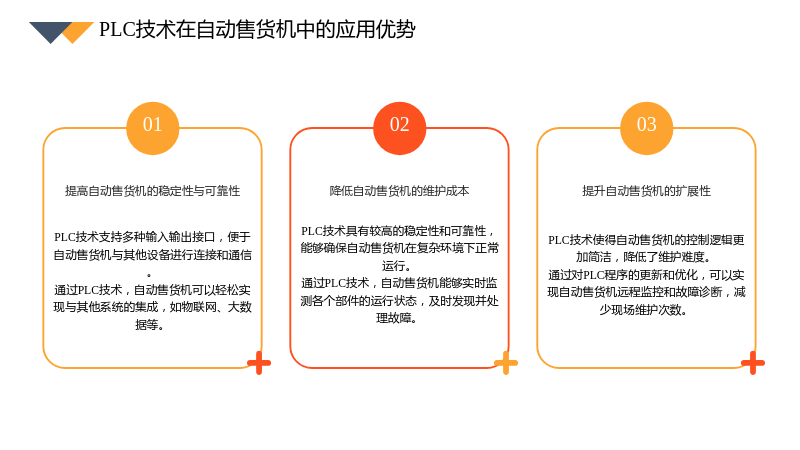

2.2 PLC技术在自动售货机中的应用优势
2.2.1 提高自动售货机的稳定性与可靠性
- PLC技术具有较高的稳定性和可靠性，能够确保自动售货机在复杂环境下正常运行。
- 通过PLC技术，自动售货机能够实时监测各个部件的运行状态，及时发现并处理故障。
2.2.2 降低自动售货机的维护成本
- PLC技术使得自动售货机的控制逻辑更加简洁，降低了维护难度。
- 通过对PLC程序的更新和优化，可以实现自动售货机远程监控和故障诊断，减少现场维护次数。
2.2.3 提升自动售货机的扩展性
- PLC技术支持多种输入输出接口，便于自动售货机与其他设备进行连接和通信。
- 通过PLC技术，自动售货机可以轻松实现与其他系统的集成，如物联网、大数据等。
3. 基于PLC的自动售货机控制系统设计方案

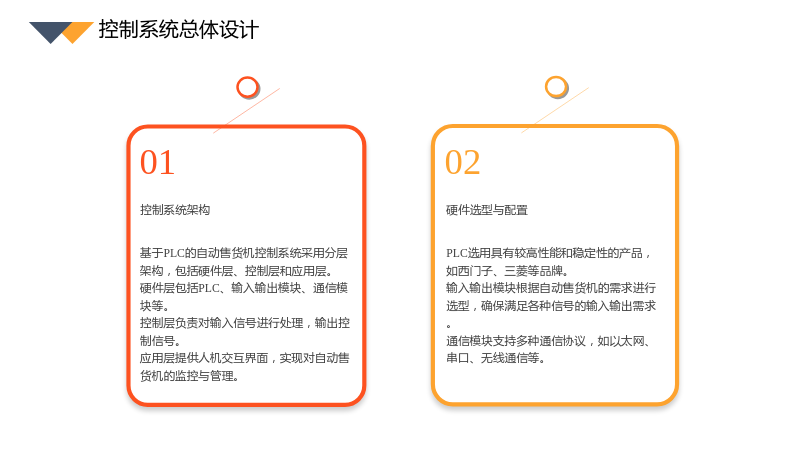

3.1 控制系统总体设计
3.1.1 控制系统架构
- 基于PLC的自动售货机控制系统采用分层架构，包括硬件层、控制层和应用层。
- 硬件层包括PLC、输入输出模块、通信模块等。
- 控制层负责对输入信号进行处理，输出控制信号。
- 应用层提供人机交互界面，实现对自动售货机的监控与管理。
3.1.2 硬件选型与配置
- PLC选用具有较高性能和稳定性的产品，如西门子、三菱等品牌。
- 输入输出模块根据自动售货机的需求进行选型，确保满足各种信号的输入输出需求。
- 通信模块支持多种通信协议，如以太网、串口、无线通信等。

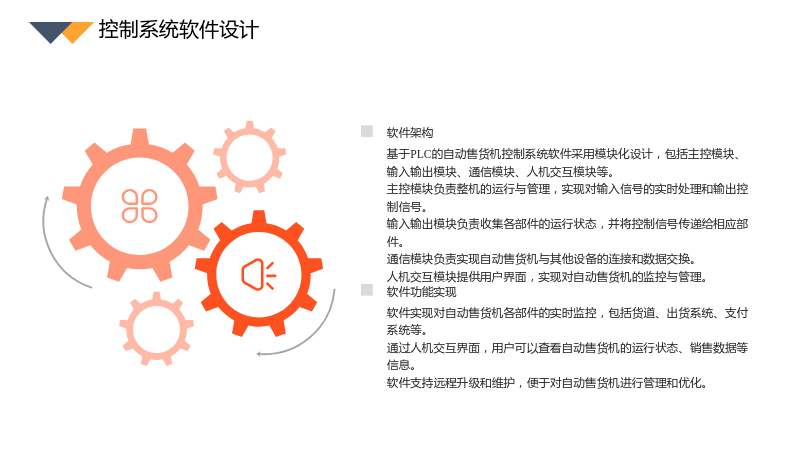

3.2 控制系统软件设计
3.2.1 软件架构
- 基于PLC的自动售货机控制系统软件采用模块化设计，包括主控模块、输入输出模块、通信模块、人机交互模块等。
- 主控模块负责整机的运行与管理，实现对输入信号的实时处理和输出控制信号。
- 输入输出模块负责收集各部件的运行状态，并将控制信号传递给相应部件。
- 通信模块负责实现自动售货机与其他设备的连接和数据交换。
- 人机交互模块提供用户界面，实现对自动售货机的监控与管理。
3.2.2 软件功能实现
- 软件实现对自动售货机各部件的实时监控，包括货道、出货系统、支付系统等。
- 通过人机交互界面，用户可以查看自动售货机的运行状态、销售数据等信息。
- 软件支持远程升级和维护，便于对自动售货机进行管理和优化。
4. 基于PLC的自动售货机控制系统性能测试与优化

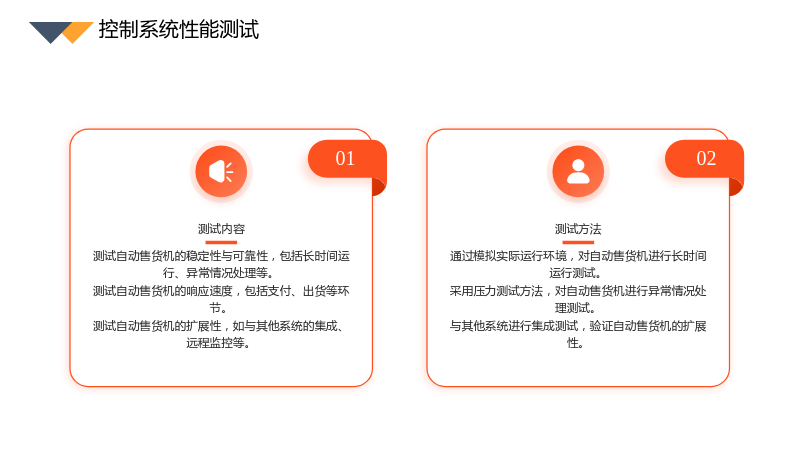

4.1 控制系统性能测试
4.1.1 测试内容
- 测试自动售货机的稳定性与可靠性，包括长时间运行、异常情况处理等。
- 测试自动售货机的响应速度，包括支付、出货等环节。
- 测试自动售货机的扩展性，如与其他系统的集成、远程监控等。
4.1.2 测试方法
- 通过模拟实际运行环境，对自动售货机进行长时间运行测试。
- 采用压力测试方法，对自动售货机进行异常情况处理测试。
- 与其他系统进行集成测试，验证自动售货机的扩展性。

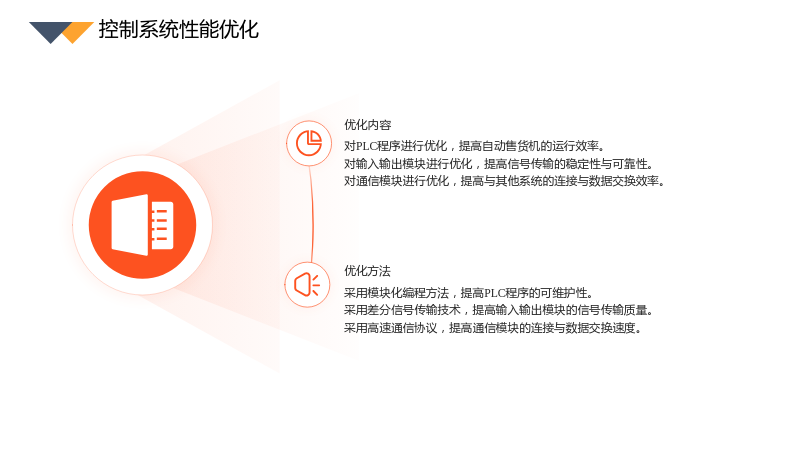

4.2 控制系统性能优化
4.2.1 优化内容
- 对PLC程序进行优化，提高自动售货机的运行效率。
- 对输入输出模块进行优化，提高信号传输的稳定性与可靠性。
- 对通信模块进行优化，提高与其他系统的连接与数据交换效率。
4.2.2 优化方法
- 采用模块化编程方法，提高PLC程序的可维护性。
- 采用差分信号传输技术，提高输入输出模块的信号传输质量。
- 采用高速通信协议，提高通信模块的连接与数据交换速度。
