基于FPGA的PWM脉宽可调发生器的设计与实现

1. 引言

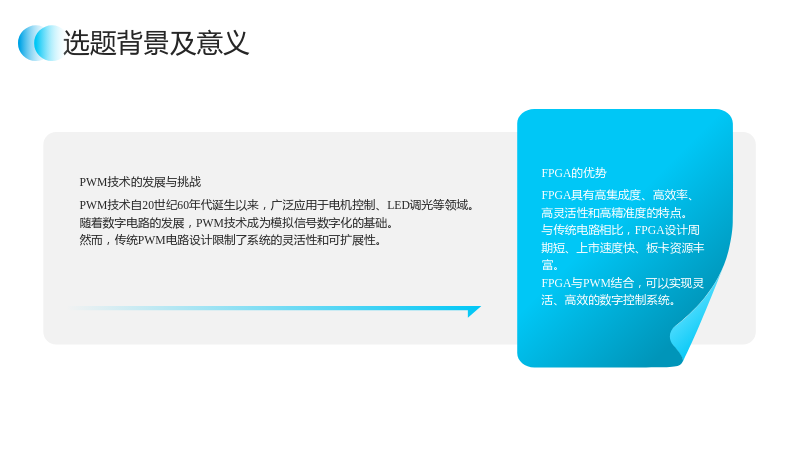

1.1 选题背景及意义

1.1.1 PWM技术的发展与挑战

• PWM技术自20世纪60年代诞生以来，广泛应用于电机控制、LED调光等领域。
• 随着数字电路的发展，PWM技术成为模拟信号数字化的基础。
• 然而，传统PWM电路设计限制了系统的灵活性和可扩展性。

1.1.2 FPGA的优势

• FPGA具有高集成度、高效率、高灵活性和高精准度的特点。
• 与传统电路相比，FPGA设计周期短、上市速度快、板卡资源丰富。
• FPGA与PWM结合，可以实现灵活、高效的数字控制系统。

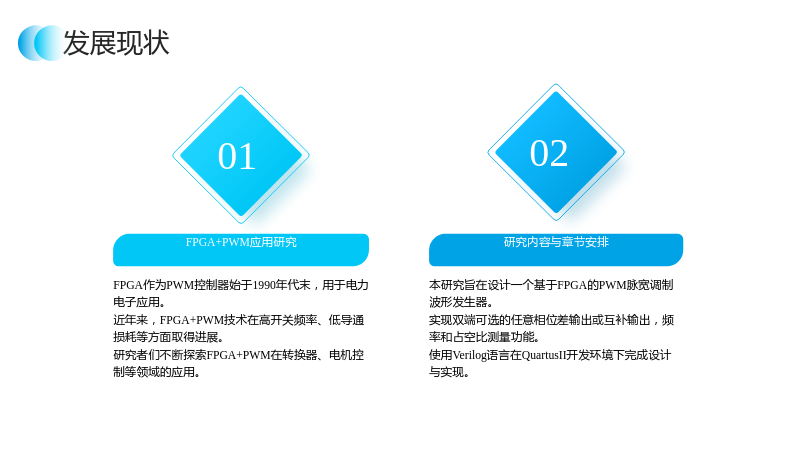

1.2 发展现状

1.2.1 FPGA+PWM应用研究

• FPGA作为PWM控制器始于1990年代末，用于电力电子应用。
• 近年来，FPGA+PWM技术在高开关频率、低导通损耗等方面取得进展。
• 研究者们不断探索FPGA+PWM在转换器、电机控制等领域的应用。

1.2.2 研究内容与章节安排

• 本研究旨在设计一个基于FPGA的PWM脉宽调制波形发生器。
• 实现双端可选的任意相位差输出或互补输出，频率和占空比测量功能。
• 使用Verilog语言在QuartusII开发环境下完成设计与实现。

2. 信号发生器设计

2.1 PWM产生原理

2.1.1 基准值比较法

• PWM信号生成通过基准值比较法实现。
• 输入控制频率、相位和占空比的基准值，实现自定义。
• 计数值与基准值比较，控制输出高电平或低电平。

2.1.2 占空比与频率控制

• 占空比控制通过调整计数值与基准值的比较来实现。
• 频率控制通过计数器的步进值（频率字输入）来调整。
• 初相位控制通过调整计数器的初始值（相位字输入）来实现。

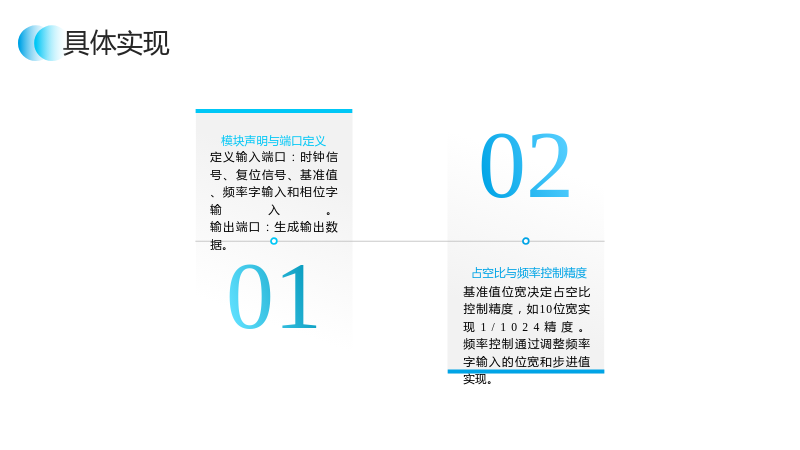

2.2 具体实现

2.2.1 模块声明与端口定义

• 定义输入端口：时钟信号、复位信号、基准值、频率字输入和相位字输入。
• 输出端口：生成输出数据。

2.2.2 占空比与频率控制精度

• 基准值位宽决定占空比控制精度，如10位宽实现1/1024精度。
• 频率控制通过调整频率字输入的位宽和步进值实现。

3. 信号测量器设计

3.1 频率测量原理

3.1.1 直接测量法

• 直接测量法通过测量信号周期来实现频率测量。
• 适用于周期信号的频率测量。

3.1.2 间接测量法

• 间接测量法通过测量信号的上升沿或下降沿来实现频率测量。
• 适用于非周期信号的频率测量。

3.1.3 等精度测量法

• 等精度测量法通过多个计数器同时计数来实现频率测量。
• 提高测量精度，适用于高精度频率测量。

3.2 占空测量原理

3.2.1 计数法

• 计数法通过测量信号周期内高电平持续时间来实现占空比测量。
• 适用于周期信号的占空比测量。

3.2.2 捕获比较器法

• 捕获比较器法通过比较信号的上升沿和下降沿来实现占空比测量。
• 适用于非周期信号的占空比测量。

3.2.3 频率计数法

• 频率计数法通过测量信号周期内高电平持续时间与周期总时间的比例来实现占空比测量。
• 适用于周期信号的占空比测量。

3.3 具体实现

3.3.1 频率测量模块

• 使用等精度测量法实现频率测量。
• 多个计数器同时计数，提高测量精度。

3.3.2 占空比测量模块

• 采用捕获比较器法实现占空比测量。
• 对比信号的上升沿和下降沿，计算占空比。

4. 信号测量的数码管显示

4.1 FPGA环境介绍

4.1.1 FPGA特点

• FPGA具有高速、高可靠和高集成的特点。
• FPGA设计周期短、上市速度快、板卡资源丰富。

4.1.2 数码管结构类型

• 介绍使用的数码管结构类型。

4.2 数码管理论介绍

4.2.1 二进制转BCD码

• 介绍二进制转BCD码的原理。

4.2.2 静态显示与动态显示

• 介绍静态显示与动态显示的原理。

4.3 模块划分与实现

4.3.1 数码管驱动

• 使用74HC595芯片实现数码管驱动。
• 节约I/O口资源。

4.3.2 数码管显示

• 实现数码管的动态显示功能。

5. 总结

• 回顾本研究实现的各个功能模块。
• 总结研究过程中的方法亮点。
