三相异步电动机的启动、制动、调速与反转

1. 三相异步电动机概述

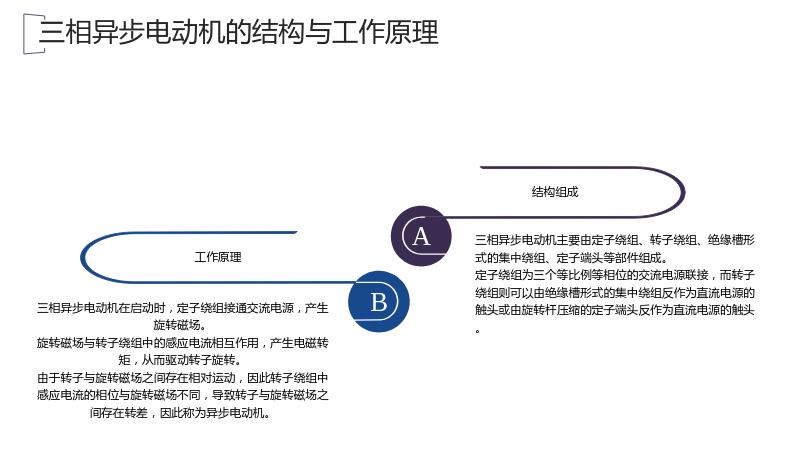

1.1 三相异步电动机的结构与工作原理

1.1.1 结构组成

• 三相异步电动机主要由定子绕组、转子绕组、绝缘槽形式的集中绕组、定子端头等部件组成。
• 定子绕组为三个等比例等相位的交流电源联接，而转子绕组则可以由绝缘槽形式的集中绕组反作为直流电源的触头或由旋转杆压缩的定子端头反作为直流电源的触头。

1.1.2 工作原理

• 三相异步电动机在启动时，定子绕组接通交流电源，产生旋转磁场。
• 旋转磁场与转子绕组中的感应电流相互作用，产生电磁转矩，从而驱动转子旋转。
• 由于转子与旋转磁场之间存在相对运动，因此转子绕组中感应电流的相位与旋转磁场不同，导致转子与旋转磁场之间存在转差，因此称为异步电动机。

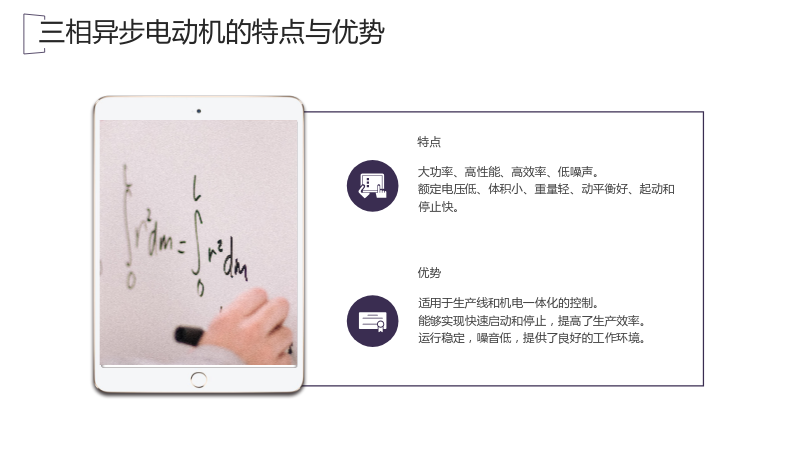

1.2 三相异步电动机的特点与优势

1.2.1 特点

• 大功率、高性能、高效率、低噪声。
• 额定电压低、体积小、重量轻、动平衡好、起动和停止快。

1.2.2 优势

• 适用于生产线和机电一体化的控制。
• 能够实现快速启动和停止，提高了生产效率。
• 运行稳定，噪音低，提供了良好的工作环境。

2. 三相异步电动机的启动方式

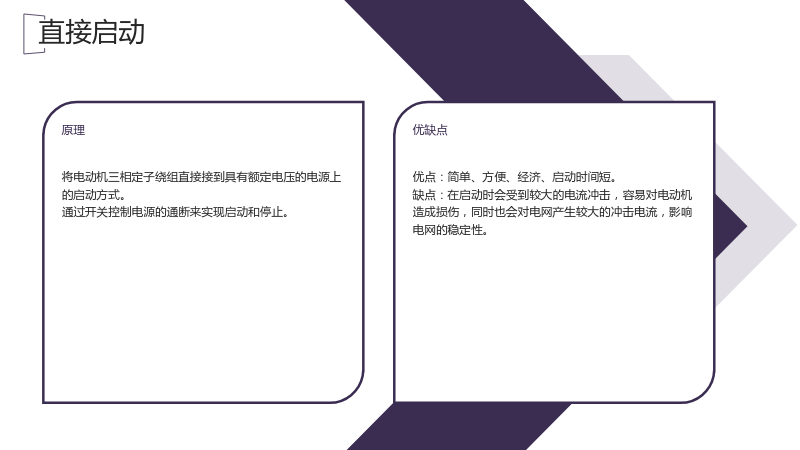

2.1 直接启动

2.1.1 原理

• 将电动机三相定子绕组直接接到具有额定电压的电源上的启动方式。
• 通过开关控制电源的通断来实现启动和停止。

2.1.2 优缺点

• 优点：简单、方便、经济、启动时间短。
• 缺点：在启动时会受到较大的电流冲击，容易对电动机造成损伤，同时也会对电网产生较大的冲击电流，影响电网的稳定性。

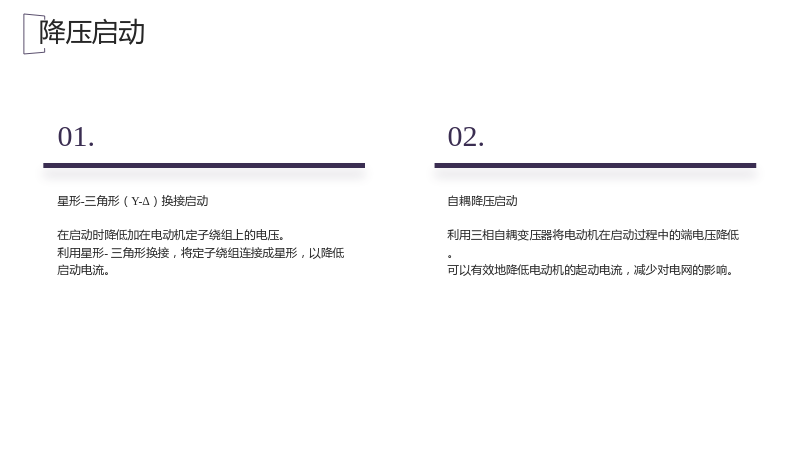

2.2 降压启动

2.2.1 星形-三角形（Y-Δ）换接启动

• 在启动时降低加在电动机定子绕组上的电压。
• 利用星形-三角形换接，将定子绕组连接成星形，以降低启动电流。

2.2.2 自耦降压启动

• 利用三相自耦变压器将电动机在启动过程中的端电压降低。
• 可以有效地降低电动机的起动电流，减少对电网的影响。

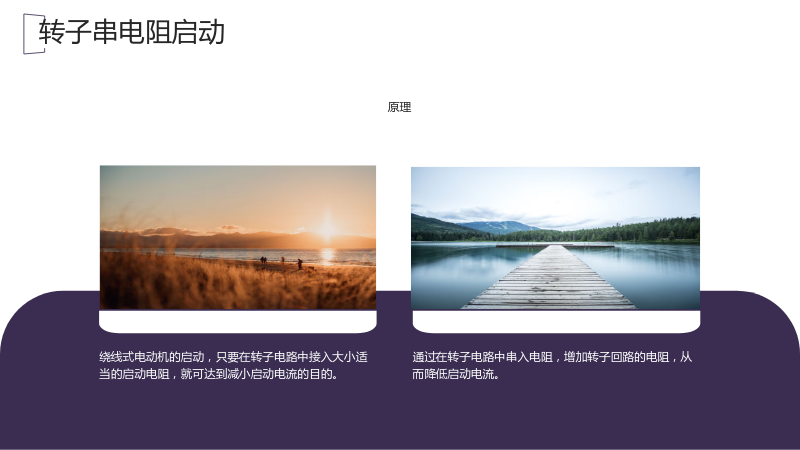

2.3 转子串电阻启动

2.3.1 原理

• 绕线式电动机的启动，只要在转子电路中接入大小适当的启动电阻，就可达到减小启动电流的目的。
• 通过在转子电路中串入电阻，增加转子回路的电阻，从而降低启动电流。

3. 三相异步电动机的制动方式

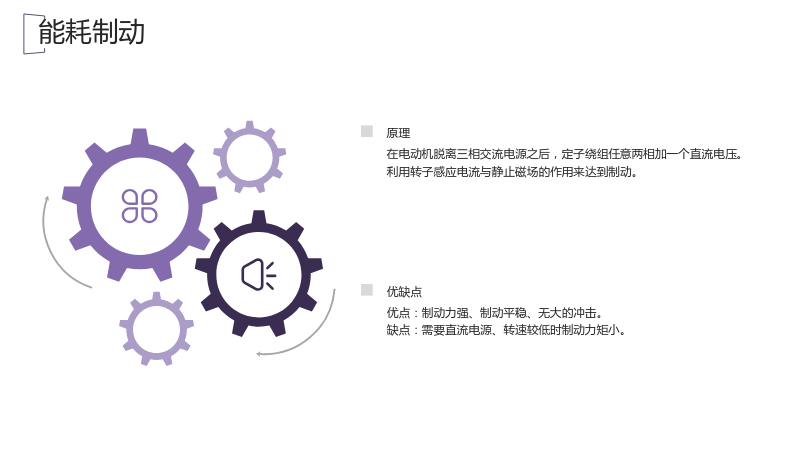

3.1 能耗制动

3.1.1 原理

• 在电动机脱离三相交流电源之后，定子绕组任意两相加一个直流电压。
• 利用转子感应电流与静止磁场的作用来达到制动。

3.1.2 优缺点

• 优点：制动力强、制动平稳、无大的冲击。
• 缺点：需要直流电源、转速较低时制动力矩小。

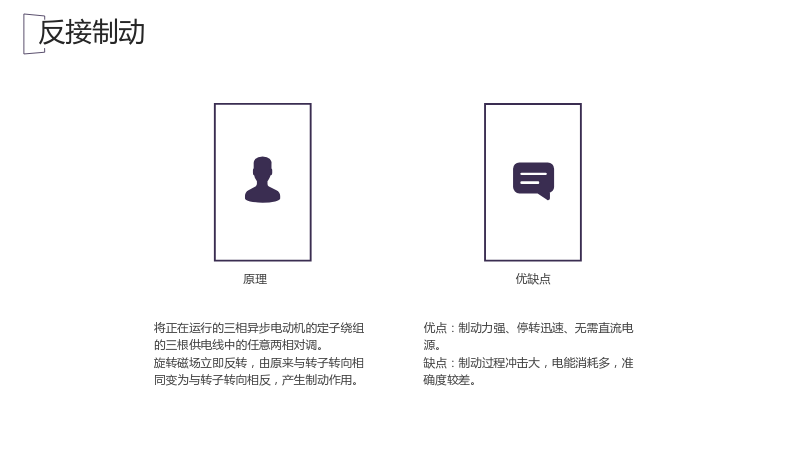

3.2 反接制动

3.2.1 原理

• 将正在运行的三相异步电动机的定子绕组的三根供电线中的任意两相对调。
• 旋转磁场立即反转，由原来与转子转向相同变为与转子转向相反，产生制动作用。

3.2.2 优缺点

• 优点：制动力强、停转迅速、无需直流电源。
• 缺点：制动过程冲击大，电能消耗多，准确度较差。

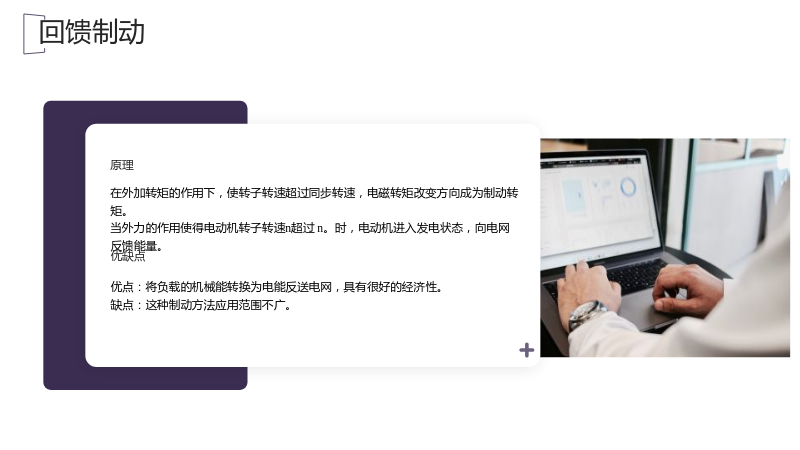

3.3 回馈制动

3.3.1 原理

• 在外加转矩的作用下，使转子转速超过同步转速，电磁转矩改变方向成为制动转矩。
• 当外力的作用使得电动机转子转速n超过 n。时，电动机进入发电状态，向电网反馈能量。

3.3.2 优缺点

• 优点：将负载的机械能转换为电能反送电网，具有很好的经济性。
• 缺点：这种制动方法应用范围不广。

4. 三相异步电动机的调速方式

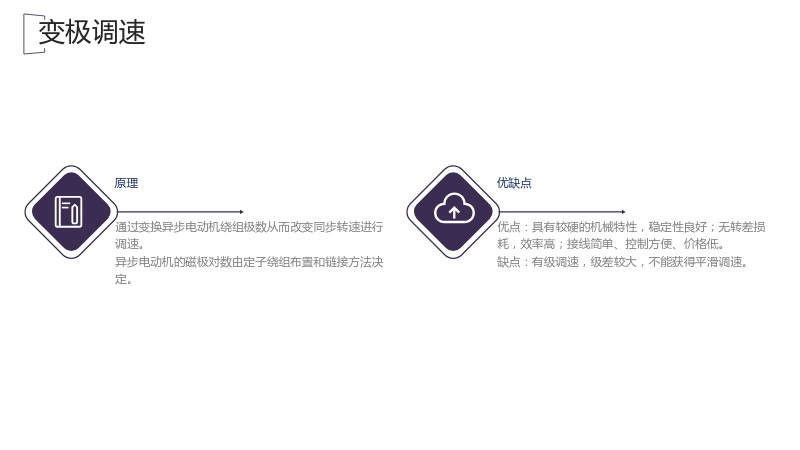

4.1 变极调速

4.1.1 原理

• 通过变换异步电动机绕组极数从而改变同步转速进行调速。
• 异步电动机的磁极对数由定子绕组布置和链接方法决定。

4.1.2 优缺点

• 优点：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低。
• 缺点：有级调速，级差较大，不能获得平滑调速。

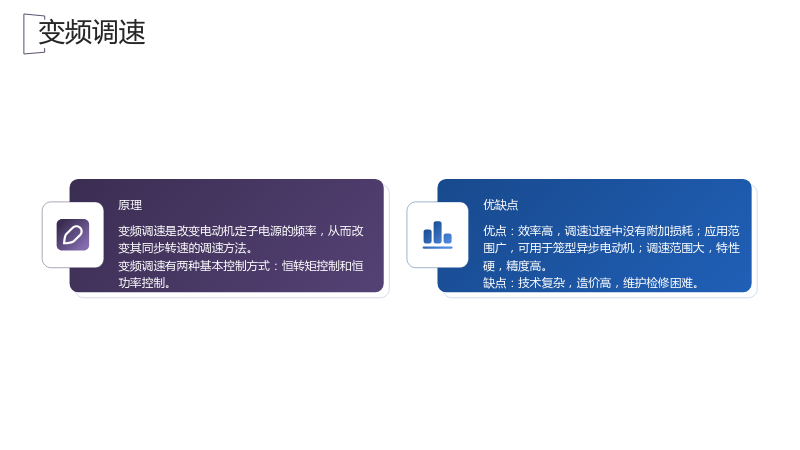

4.2 变频调速

4.2.1 原理

• 变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。
• 变频调速有两种基本控制方式：恒转矩控制和恒功率控制。

4.2.2 优缺点

• 优点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高。
• 缺点：技术复杂，造价高，维护检修困难。

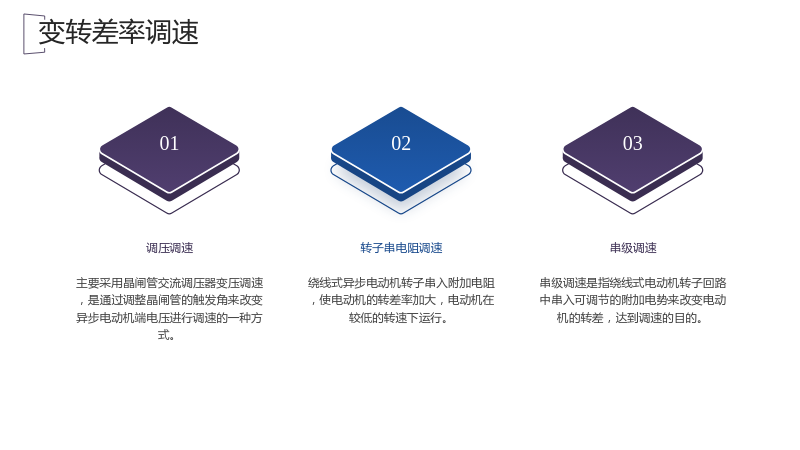

4.3 变转差率调速

4.3.1 调压调速

• 主要采用晶闸管交流调压器变压调速，是通过调整晶闸管的触发角来改变异步电动机端电压进行调速的一种方式。

4.3.2 转子串电阻调速

• 绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行。

4.3.3 串级调速

• 串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。

5. 三相异步电动机的反转方式

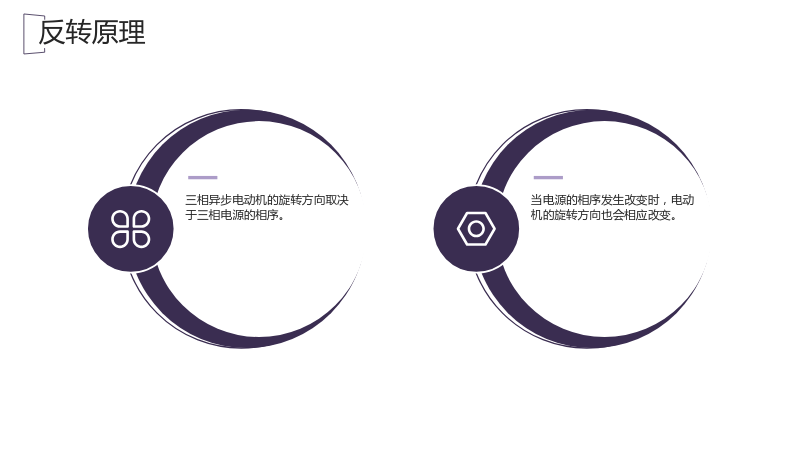

5.1 反转原理

• 三相异步电动机的旋转方向取决于三相电源的相序。
• 当电源的相序发生改变时，电动机的旋转方向也会相应改变。

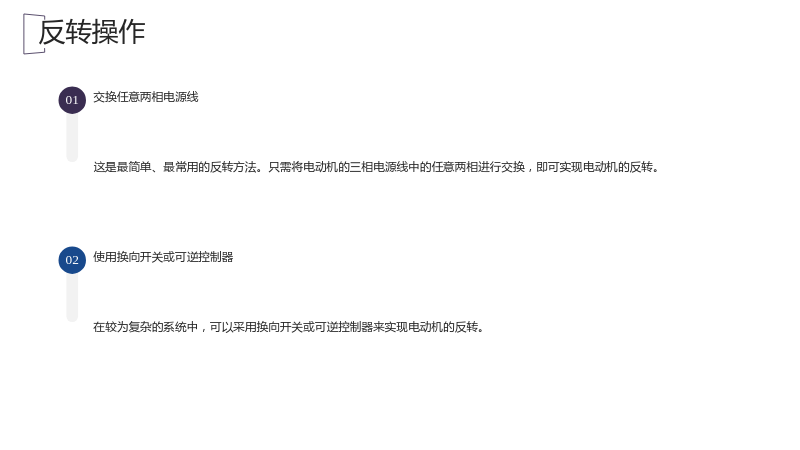

5.2 反转操作

5.2.1 交换任意两相电源线

• 这是最简单、最常用的反转方法。只需将电动机的三相电源线中的任意两相进行交换，即可实现电动机的反转。

5.2.2 使用换向开关或可逆控制器

• 在较为复杂的系统中，可以采用换向开关或可逆控制器来实现电动机的反转。

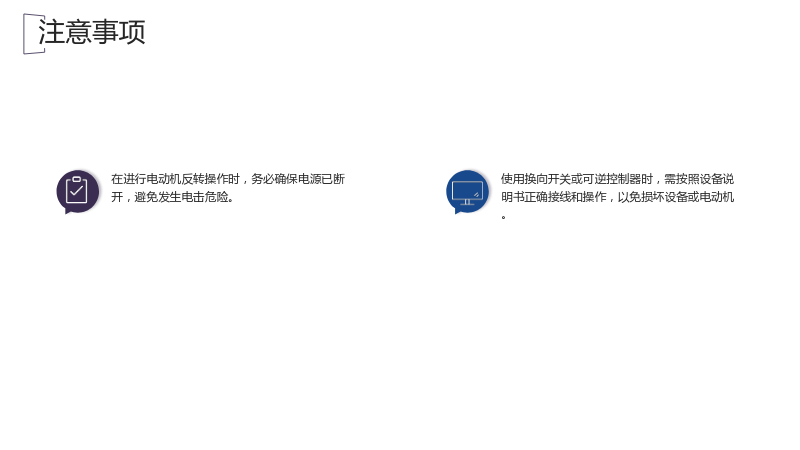

5.3 注意事项

• 在进行电动机反转操作时，务必确保电源已断开，避免发生电击危险。
• 使用换向开关或可逆控制器时，需按照设备说明书正确接线和操作，以免损坏设备或电动机。

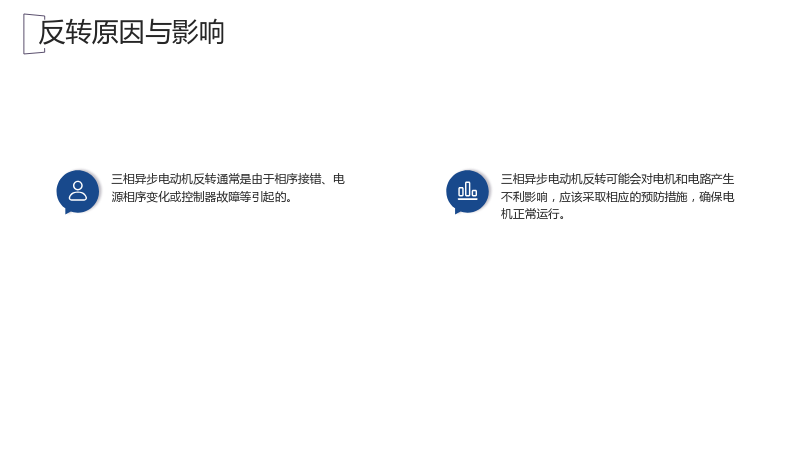

5.4 反转原因与影响

• 三相异步电动机反转通常是由于相序接错、电源相序变化或控制器故障等引起的。
• 三相异步电动机反转可能会对电机和电路产生不利影响，应该采取相应的预防措施，确保电机正常运行。
