三相异步电动机的启动、制动、调速与反转

1. 三相异步电动机的工作原理

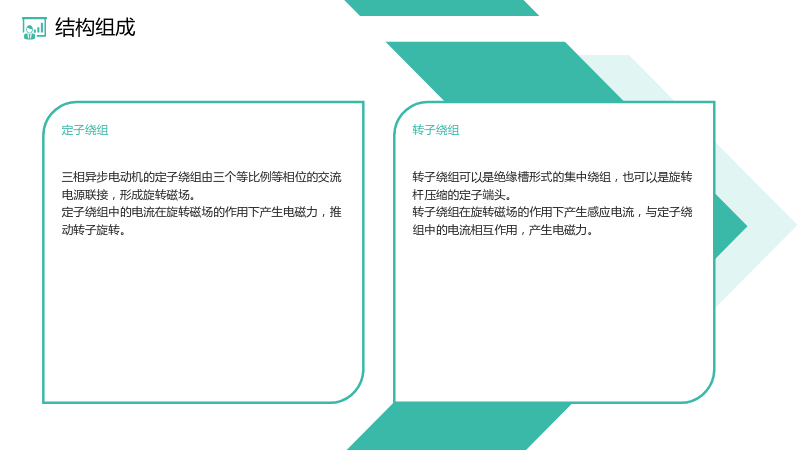

1.1 结构组成

1.1.1 定子绕组

• 三相异步电动机的定子绕组由三个等比例等相位的交流电源联接，形成旋转磁场。
• 定子绕组中的电流在旋转磁场的作用下产生电磁力，推动转子旋转。

1.1.2 转子绕组

• 转子绕组可以是绝缘槽形式的集中绕组，也可以是旋转杆压缩的定子端头。
• 转子绕组在旋转磁场的作用下产生感应电流，与定子绕组中的电流相互作用，产生电磁力。

1.2 工作原理

1.2.1 启动过程

• 当三相异步电动机接通电源后，定子绕组中的电流产生旋转磁场。
• 旋转磁场与转子绕组中的感应电流相互作用，产生电磁力，推动转子旋转。
• 随着转子的旋转，转子绕组中的感应电流逐渐减小，最终达到稳定状态。

1.2.2 运行过程

• 在运行过程中，定子绕组中的电流保持不变，转子绕组中的感应电流也随之保持不变。
• 旋转磁场与转子绕组中的感应电流相互作用，保持电磁力的平衡，使电动机稳定运行。

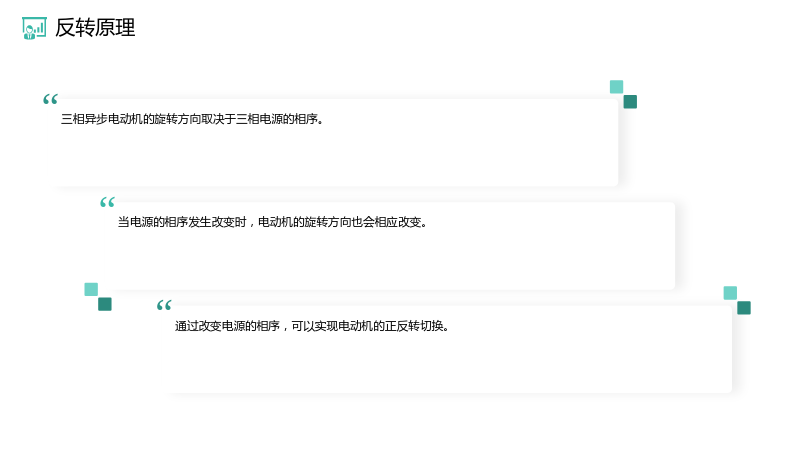

1.3 反转原理

• 三相异步电动机的旋转方向取决于三相电源的相序。
• 当电源的相序发生改变时，电动机的旋转方向也会相应改变。
• 通过改变电源的相序，可以实现电动机的正反转切换。

2. 三相异步电动机的启动方式

2.1 直接启动

2.1.1 启动原理

• 直接启动是将电动机三相定子绕组直接接到具有额定电压的电源上的启动方式。
• 启动时，电动机定子绕组中的电流产生旋转磁场，推动转子旋转。

2.1.2 优点与缺点

• 优点：简单、方便、经济、启动时间短。
• 缺点：在启动时会受到较大的电流冲击，容易对电动机造成损伤，同时也会对电网产生较大的冲击电流，影响电网的稳定性。

2.2 降压启动

2.2.1 星形-三角形（Y-Δ）换接启动

• 星形-三角形换接启动是在启动时将电动机定子绕组连接成星形，以降低启动电流。
• 启动后，将定子绕组连接成三角形，以恢复正常运行状态。

2.2.2 自耦降压启动

• 自耦降压启动是利用三相自耦变压器将电动机在启动过程中的端电压降低。
• 启动后，断开自耦变压器，电动机恢复正常运行状态。

2.3 转子串电阻启动

• 转子串电阻启动是绕线式电动机的启动方式，通过在转子电路中接入大小适当的启动电阻，减小启动电流。
• 启动后，断开电阻，电动机恢复正常运行状态。

3. 三相异步电动机的制动方式

3.1 能耗制动

3.1.1 制动原理

• 能耗制动是在电动机脱离三相交流电源之后，定子绕组任意两相加一个直流电压，利用转子感应电流与静止磁场的作用来达到制动。

3.1.2 优点与缺点

• 优点：制动力强、制动平稳、无大的冲击。
• 缺点：需要直流电源、转速较低时制动力矩小。

3.2 反接制动

3.2.1 制动原理

• 反接制动是将正在运行的三相异步电动机的定子绕组的三根供电线中的任意两相对调，使旋转磁场反转，产生制动作用。

3.2.2 优点与缺点

• 优点：制动力强、停转迅速、无需直流电源。
• 缺点：制动过程冲击大，电能消耗多，准确度较差。

3.3 回馈制动

3.3.1 制动原理

• 回馈制动是在外加转矩的作用下，使转子转速超过同步转速，电磁转矩改变方向成为制动转矩的制动方法。

3.3.2 优点与缺点

• 优点：将负载的机械能转换为电能反送电网，具有很好的经济性。
• 缺点：应用范围不广。

4. 三相异步电动机的调速方式

4.1 变极调速

4.1.1 调速原理

• 变极调速是通过变换异步电动机绕组极数从而改变同步转速进行调速的方式。

4.1.2 优点与缺点

• 优点：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低。
• 缺点：有级调速，级差较大，不能获得平滑调速。

4.2 变频调速

4.2.1 调速原理

• 变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

4.2.2 优点与缺点

• 优点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高。
• 缺点：技术复杂，造价高，维护检修困难。

4.3 变转差率调速

4.3.1 调压调速

• 调压调速是通过调整晶闸管的触发角来改变异步电动机端电压进行调速的一种方式。

4.3.2 转子串电阻调速

• 转子串电阻调速是通过在转子电路中接入附加电阻，改变电动机的转差率，达到调速的目的。

4.3.3 串级调速

• 串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。

5. 三相异步电动机的反转操作

5.1 交换任意两相电源线

• 这是最简单、最常用的反转方法。只需将电动机的三相电源线中的任意两相进行交换，即可实现电动机的反转。

5.2 使用换向开关或可逆控制器

• 在较为复杂的系统中，可以采用换向开关或可逆控制器来实现电动机的反转。

5.3 注意事项

• 在进行电动机反转操作时，务必确保电源已断开，避免发生电击危险。
• 使用换向开关或可逆控制器时，需按照设备说明书正确接线和操作，以免损坏设备或电动机。
• 在反转过程中，应密切关注电动机的运行状态，如出现异常声音、振动或温升过高等现象，应立即停机检查。

5.4 三相异步电动机反转的原因

• 三相异步电动机反转通常是由于相序接错、电源相序变化或控制器故障等引起的。

5.5 三相异步电动机反转的影响

• 三相异步电动机如果经常反转，可能会导致电机的绕组和绝缘材料受到损坏。
• 电机在反转时，由于电机运动的惯性，不能即时停止，会在短时间内发生机械上的反向运动，这样就可能对电机、传动装置和负载产生过载，导致机械故障或烧坏电机。
• 当电机反转时，电源的相序与电机绕组相反，会导致电流方向也相反，产生电流大于额定电流的现象，这可能会导致电源线路的过载，引起电路跳闸或不稳定。

5.6 如何避免三相异步电动机反转

• 为了避免三相异步电动机的反转，可以采取下列措施：
• 安装相序检测器，确保电源的相序正确。
• 安装电流保护器，及时检测电机的运行状况。
• 定期检查电机的运行状态和安装质量，包括每个绕组的绝缘电阻和电机的阻抗等指标。

结论：三相异步电动机反转可能会对电机和电路产生不利影响，应该采取相应的预防措施，确保电机正常运行。
