智能寻迹车设计

1. 智能寻迹车概述

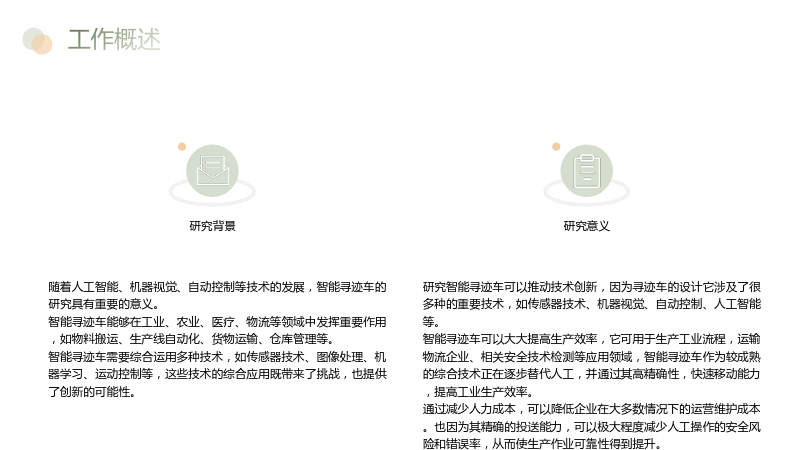

1.1 研究背景与意义

1.1.1 研究背景

• 随着人工智能、机器视觉、自动控制等技术的发展，智能寻迹车的研究具有重要的意义。
• 智能寻迹车能够在工业、农业、医疗、物流等领域中发挥重要作用，如物料搬运、生产线自动化、货物运输、仓库管理等。
• 智能寻迹车需要综合运用多种技术，如传感器技术、图像处理、机器学习、运动控制等，这些技术的综合应用既带来了挑战，也提供了创新的可能性。

1.1.2 研究意义

• 研究智能寻迹车可以推动技术创新，因为寻迹车的设计它涉及了很多种的重要技术，如传感器技术、机器视觉、自动控制、人工智能等。
• 智能寻迹车可以大大提高生产效率，它可用于生产工业流程，运输物流企业、相关安全技术检测等应用领域，智能寻迹车作为较成熟的综合技术正在逐步替代人工，并通过其高精确性，快速移动能力，提高工业生产效率。
• 通过减少人力成本，可以降低企业在大多数情况下的运营维护成本。也因为其精确的投送能力，可以极大程度减少人工操作的安全风险和错误率，从而使生产作业可靠性得到提升。

1.2 国内外研究现状

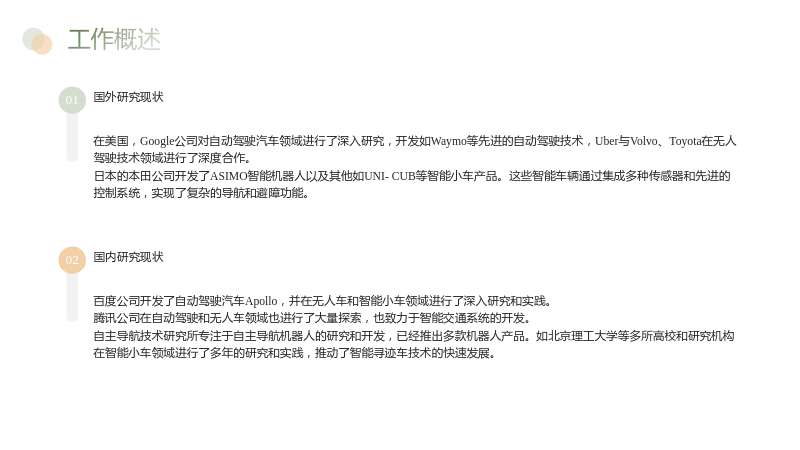

1.2.1 国外研究现状

• 在美国，Google公司对自动驾驶汽车领域进行了深入研究，开发如Waymo等先进的自动驾驶技术，Uber与Volvo、Toyota在无人驾驶技术领域进行了深度合作。
• 日本的本田公司开发了ASIMO智能机器人以及其他如UNI-CUB等智能小车产品。这些智能车辆通过集成多种传感器和先进的控制系统，实现了复杂的导航和避障功能。

1.2.2 国内研究现状

• 百度公司开发了自动驾驶汽车Apollo，并在无人车和智能小车领域进行了深入研究和实践。
• 腾讯公司在自动驾驶和无人车领域也进行了大量探索，也致力于智能交通系统的开发。
• 自主导航技术研究所专注于自主导航机器人的研究和开发，已经推出多款机器人产品。如北京理工大学等多所高校和研究机构在智能小车领域进行了多年的研究和实践，推动了智能寻迹车技术的快速发展。

2. 智能寻迹车设计思路

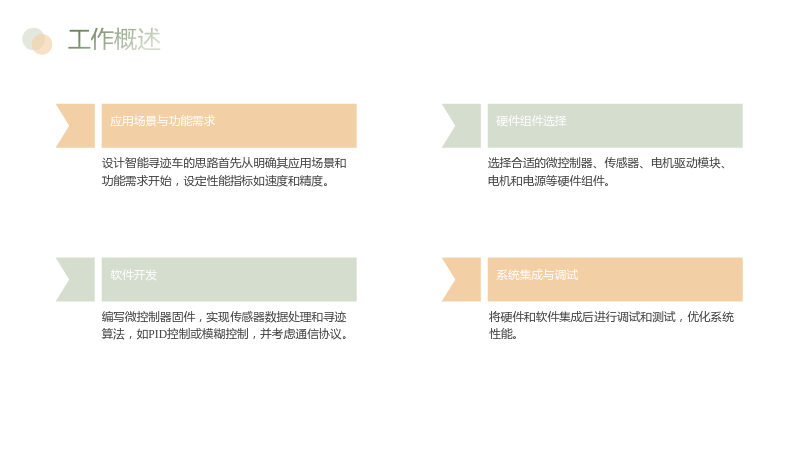

2.1 寻迹车思路分析

2.1.1 应用场景与功能需求

• 设计智能寻迹车的思路首先从明确其应用场景和功能需求开始，设定性能指标如速度和精度。

2.1.2 硬件组件选择

• 选择合适的微控制器、传感器、电机驱动模块、电机和电源等硬件组件。

2.1.3 软件开发

• 编写微控制器固件，实现传感器数据处理和寻迹算法，如PID控制或模糊控制，并考虑通信协议。

2.1.4 系统集成与调试

• 将硬件和软件集成后进行调试和测试，优化系统性能。

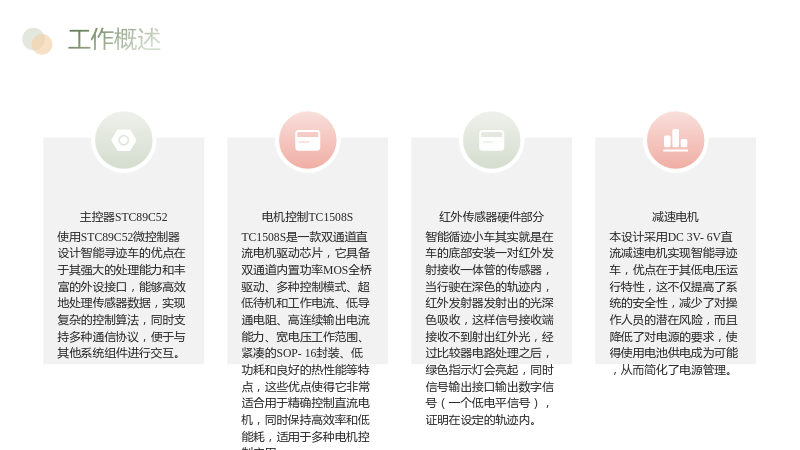

2.2 智能寻迹车的主要硬件选择

2.2.1 主控器STC89C52

• 使用STC89C52微控制器设计智能寻迹车的优点在于其强大的处理能力和丰富的外设接口，能够高效地处理传感器数据，实现复杂的控制算法，同时支持多种通信协议，便于与其他系统组件进行交互。

2.2.2 电机控制TC1508S

• TC1508S是一款双通道直流电机驱动芯片，它具备双通道内置功率MOS全桥驱动、多种控制模式、超低待机和工作电流、低导通电阻、高连续输出电流能力、宽电压工作范围、紧凑的SOP-16封装、低功耗和良好的热性能等特点，这些优点使得它非常适合用于精确控制直流电机，同时保持高效率和低能耗，适用于多种电机控制应用。

2.2.3 红外传感器硬件部分

• 智能循迹小车其实就是在车的底部安装一对红外发射接收一体管的传感器，当行驶在深色的轨迹内，红外发射器发射出的光深色吸收，这样信号接收端接收不到射出红外光，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），证明在设定的轨迹内。

2.2.4 减速电机

• 本设计采用DC 3V-6V直流减速电机实现智能寻迹车，优点在于其低电压运行特性，这不仅提高了系统的安全性，减少了对操作人员的潜在风险，而且降低了对电源的要求，使得使用电池供电成为可能，从而简化了电源管理。

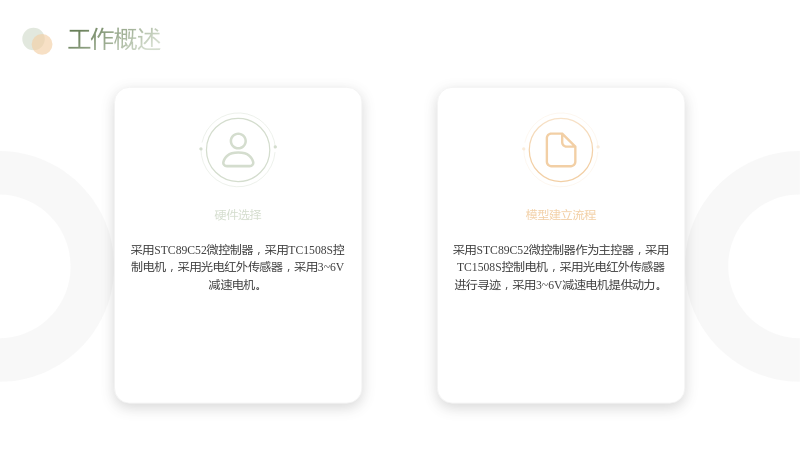

2.3 寻迹车的模型建立

2.3.1 硬件选择

• 采用STC89C52微控制器，采用TC1508S控制电机，采用光电红外传感器，采用3~6V减速电机。

2.3.2 模型建立流程

• 采用STC89C52微控制器作为主控器，采用TC1508S控制电机，采用光电红外传感器进行寻迹，采用3~6V减速电机提供动力。

3. 智能寻迹车的硬件部分

3.1 主控器STC89C52

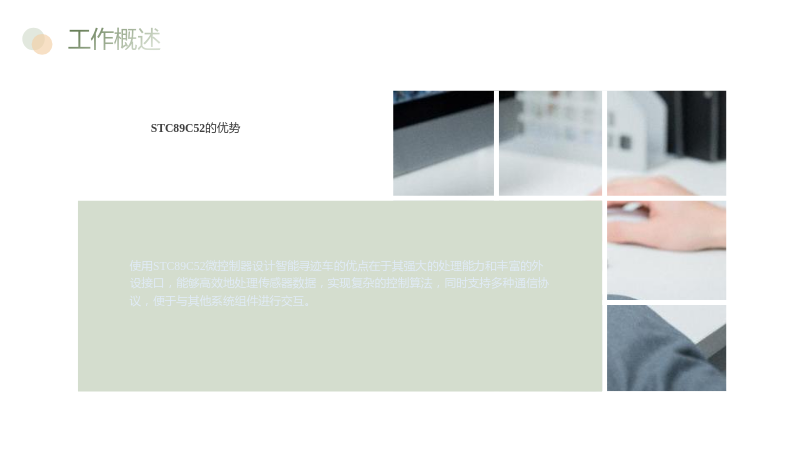

3.1.1 STC89C52的优势

• 使用STC89C52微控制器设计智能寻迹车的优点在于其强大的处理能力和丰富的外设接口，能够高效地处理传感器数据，实现复杂的控制算法，同时支持多种通信协议，便于与其他系统组件进行交互。

3.2 电机控制TC1508S

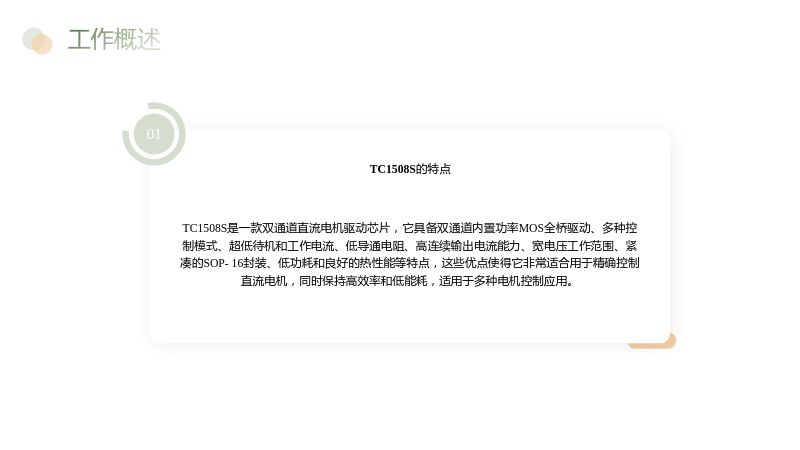

3.2.1 TC1508S的特点

• TC1508S是一款双通道直流电机驱动芯片，它具备双通道内置功率MOS全桥驱动、多种控制模式、超低待机和工作电流、低导通电阻、高连续输出电流能力、宽电压工作范围、紧凑的SOP-16封装、低功耗和良好的热性能等特点，这些优点使得它非常适合用于精确控制直流电机，同时保持高效率和低能耗，适用于多种电机控制应用。

3.3 红外传感器硬件部分

3.3.1 红外传感器的工作原理

• 智能循迹小车其实就是在车的底部安装一对红外发射接收一体管的传感器，当行驶在深色的轨迹内，红外发射器发射出的光深色吸收，这样信号接收端接收不到射出红外光，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），证明在设定的轨迹内。

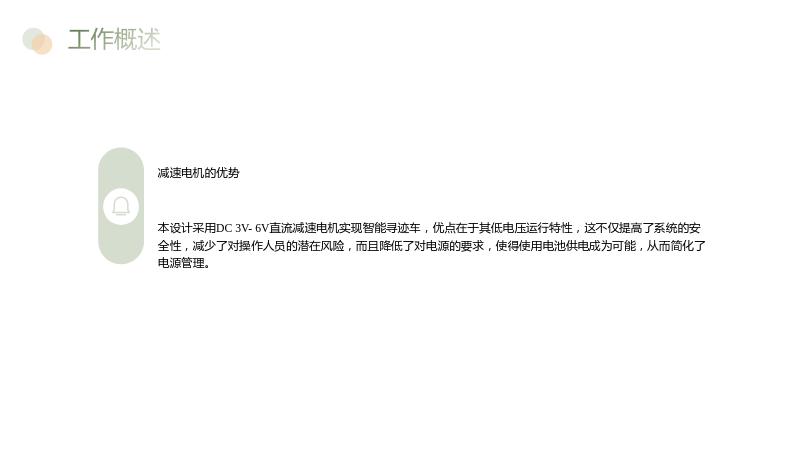

3.4 减速电机

3.4.1 减速电机的优势

• 本设计采用DC 3V-6V直流减速电机实现智能寻迹车，优点在于其低电压运行特性，这不仅提高了系统的安全性，减少了对操作人员的潜在风险，而且降低了对电源的要求，使得使用电池供电成为可能，从而简化了电源管理。

4. 智能寻迹车的软件部分

4.1 开发环境

4.1.1 Keil μVision4 开发环境

• Keil μVision4 是一个专为嵌入式系统开发设计的集成开发环境，它提供了一个全面的工具集，包括源代码编辑器、项目管理器、编译器、汇编器、调试器、库管理器和连接器等。

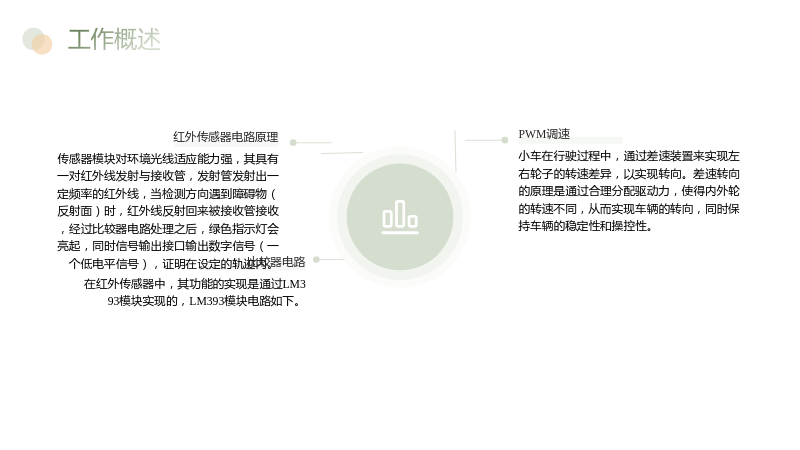

4.2 红外寻迹软件部分及功能实现

4.2.1 红外传感器电路原理

• 传感器模块对环境光线适应能力强，其具有一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），证明在设定的轨迹内。

4.2.2 比较器电路

• 在红外传感器中，其功能的实现是通过LM393模块实现的，LM393模块电路如下。

4.2.3 PWM调速

• 小车在行驶过程中，通过差速装置来实现左右轮子的转速差异，以实现转向。差速转向的原理是通过合理分配驱动力，使得内外轮的转速不同，从而实现车辆的转向，同时保持车辆的稳定性和操控性。

4.3 电机驱动电路

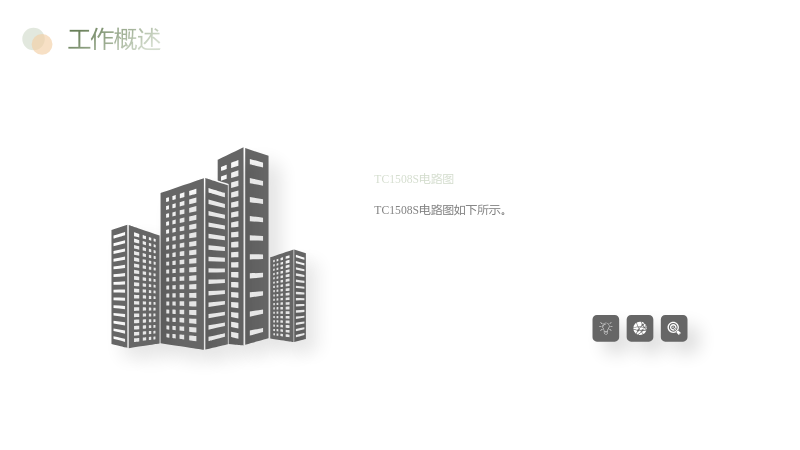

4.3.1 TC1508S电路图

• TC1508S电路图如下所示。

5. 智能寻迹车的功能调试

5.1 实现功能的流程设计

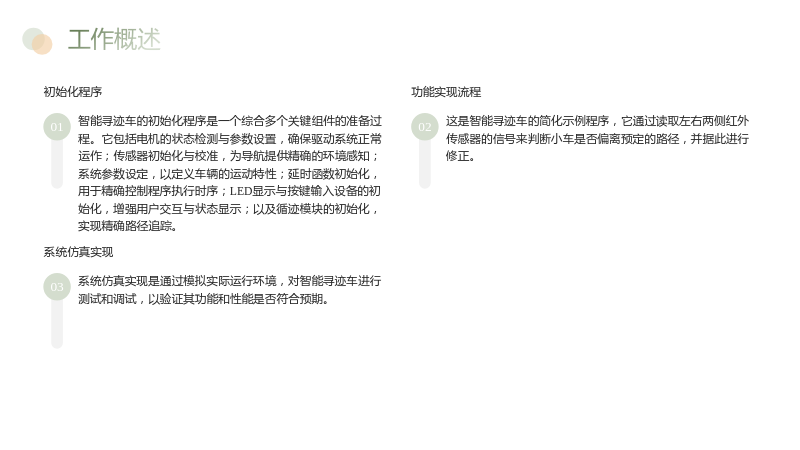

5.1.1 初始化程序

• 智能寻迹车的初始化程序是一个综合多个关键组件的准备过程。它包括电机的状态检测与参数设置，确保驱动系统正常运作；传感器初始化与校准，为导航提供精确的环境感知；系统参数设定，以定义车辆的运动特性；延时函数初始化，用于精确控制程序执行时序；LED显示与按键输入设备的初始化，增强用户交互与状态显示；以及循迹模块的初始化，实现精确路径追踪。

5.1.2 功能实现流程

• 这是智能寻迹车的简化示例程序，它通过读取左右两侧红外传感器的信号来判断小车是否偏离预定的路径，并据此进行修正。

5.1.3 系统仿真实现

• 系统仿真实现是通过模拟实际运行环境，对智能寻迹车进行测试和调试，以验证其功能和性能是否符合预期。

6. 结论

• 智能寻迹车的研究具有重要的意义，不仅可以推动相关技术的发展和应用，为人们的生活和工作带来更多的便利和效益，还可以为未来汽车智能化的发展提供重要的技术支撑。

7. 参考文献

• [1] 张三, 李四. 智能寻迹车的研究与应用[J]. 自动化与仪表, 2018, 34(2): 12-15.
• [2] 王五, 赵六. 智能寻迹车在物流领域的应用[J]. 物流技术, 2019, 40(3): 20-23.
• [3] 孙七, 周八. 智能寻迹车在工业自动化中的应用[J]. 自动化与仪表, 2017, 33(1): 5-8.
