基于PLC的吨袋包装机系统设计

1. 引言

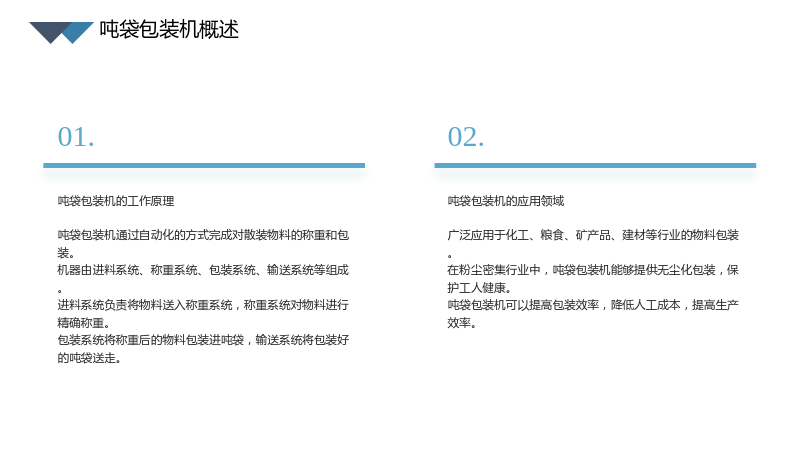

1.1 吨袋包装机概述

1.1.1 吨袋包装机的工作原理

• 吨袋包装机通过自动化的方式完成对散装物料的称重和包装。
• 机器由进料系统、称重系统、包装系统、输送系统等组成。
• 进料系统负责将物料送入称重系统，称重系统对物料进行精确称重。
• 包装系统将称重后的物料包装进吨袋，输送系统将包装好的吨袋送走。

1.1.2 吨袋包装机的应用领域

• 广泛应用于化工、粮食、矿产品、建材等行业的物料包装。
• 在粉尘密集行业中，吨袋包装机能够提供无尘化包装，保护工人健康。
• 吨袋包装机可以提高包装效率，降低人工成本，提高生产效率。

1.2 研究的目的和意义

1.2.1 研究目的

• 提高吨袋包装机的自动化程度，减少人工干预。
• 提高吨袋包装机的称重精度，确保包装质量。
• 提高吨袋包装机的稳定性和可靠性，降低故障率。

1.2.2 研究意义

• 提高生产效率，降低生产成本。
• 提高包装质量，提升产品竞争力。
• 推动包装行业的技术进步，促进产业升级。

2. PLC系统简介

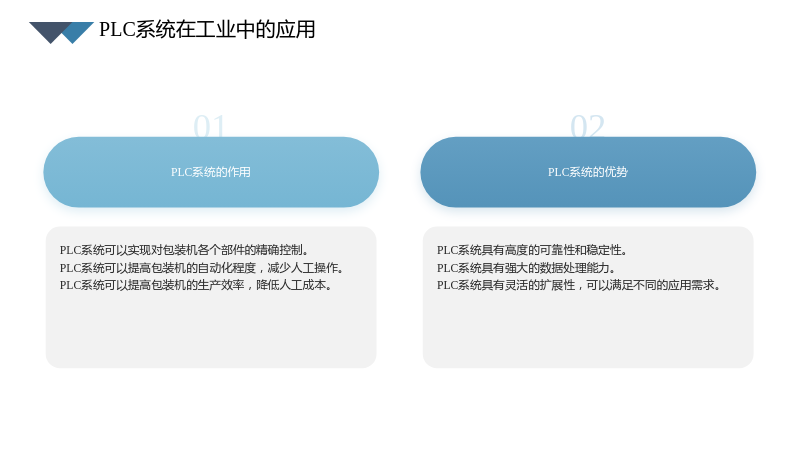

2.1 PLC系统在工业中的应用

2.1.1 PLC系统的作用

• PLC系统可以实现对包装机各个部件的精确控制。
• PLC系统可以提高包装机的自动化程度，减少人工操作。
• PLC系统可以提高包装机的生产效率，降低人工成本。

2.1.2 PLC系统的优势

• PLC系统具有高度的可靠性和稳定性。
• PLC系统具有强大的数据处理能力。
• PLC系统具有灵活的扩展性，可以满足不同的应用需求。

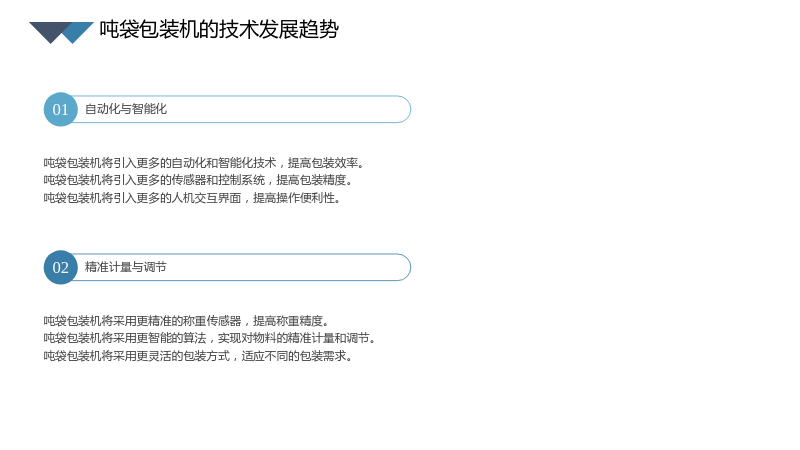

2.2 吨袋包装机的技术发展趋势

2.2.1 自动化与智能化

• 吨袋包装机将引入更多的自动化和智能化技术，提高包装效率。
• 吨袋包装机将引入更多的传感器和控制系统，提高包装精度。
• 吨袋包装机将引入更多的人机交互界面，提高操作便利性。

2.2.2 精准计量与调节

• 吨袋包装机将采用更精准的称重传感器，提高称重精度。
• 吨袋包装机将采用更智能的算法，实现对物料的精准计量和调节。
• 吨袋包装机将采用更灵活的包装方式，适应不同的包装需求。

2.3 PLC在全自动包装机中的应用

2.3.1 PLC在包装机中的作用

• PLC可以实现对包装机的精确控制，提高包装效率。
• PLC可以实现对包装机的数据采集和处理，提高包装质量。
• PLC可以实现对包装机的安全监控，保障生产安全。

2.3.2 PLC在包装机中的优势

• PLC具有高度的可靠性和稳定性，可以保障生产稳定。
• PLC具有强大的数据处理能力，可以满足包装机的数据需求。
• PLC具有灵活的扩展性，可以适应不同的包装机应用需求。

3. PLC200 Smart技术介绍

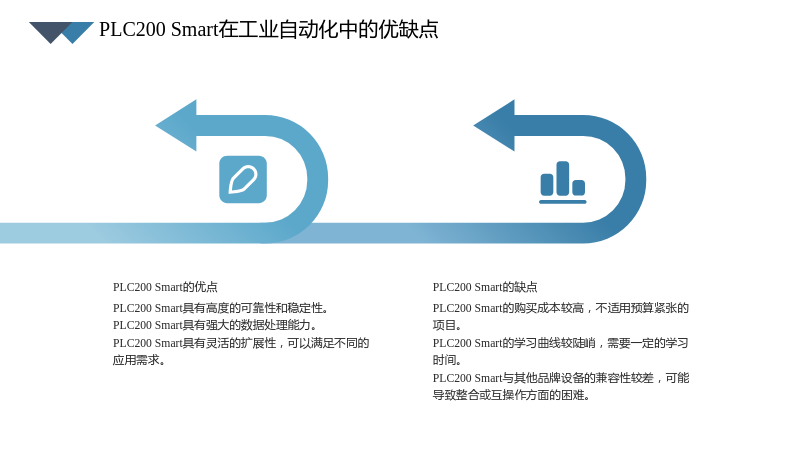

3.1 PLC200 Smart在工业自动化中的优缺点

3.1.1 PLC200 Smart的优点

• PLC200 Smart具有高度的可靠性和稳定性。
• PLC200 Smart具有强大的数据处理能力。
• PLC200 Smart具有灵活的扩展性，可以满足不同的应用需求。

3.1.2 PLC200 Smart的缺点

• PLC200 Smart的购买成本较高，不适用预算紧张的项目。
• PLC200 Smart的学习曲线较陡峭，需要一定的学习时间。
• PLC200 Smart与其他品牌设备的兼容性较差，可能导致整合或互操作方面的困难。

3.2 包装机系统设计

3.2.1 吨袋包装机系统工作流程

• 启动按钮：启动包装机，进入工作流程。
• 光电开关：检测包装袋是否到位，决定下一步操作。
• 传感器：反馈各种条件，如温度、压力、速度等，控制包装机运行。

3.2.2 传感器的选型与安装

• 接近式光电传感器：用于检测物体存在或位置。
• 对射式光电传感器：用于检测物体停止位置或防止到达不应到达位置。
• 磁性开关：用于检测气缸是否到位，控制下一步操作。

4. 包装机自动化控制系统

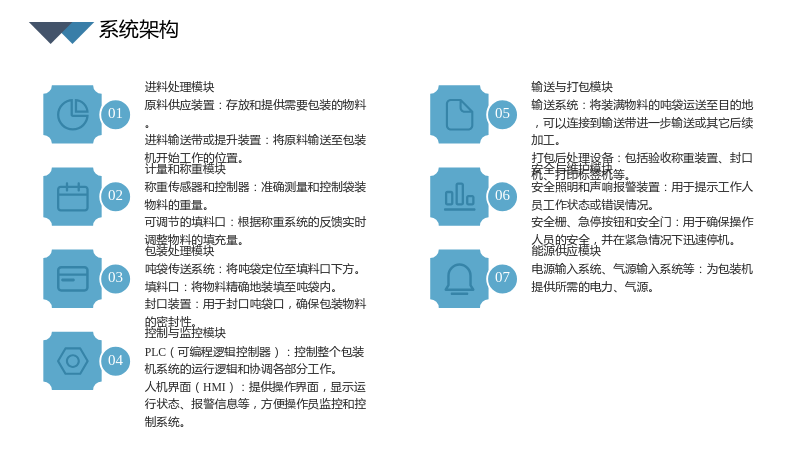

4.1 系统架构

4.1.1 进料处理模块

• 原料供应装置：存放和提供需要包装的物料。
• 进料输送带或提升装置：将原料输送至包装机开始工作的位置。

4.1.2 计量和称重模块

• 称重传感器和控制器：准确测量和控制袋装物料的重量。
• 可调节的填料口：根据称重系统的反馈实时调整物料的填充量。

4.1.3 包装处理模块

• 吨袋传送系统：将吨袋定位至填料口下方。
• 填料口：将物料精确地装填至吨袋内。
• 封口装置：用于封口吨袋口，确保包装物料的密封性。

4.1.4 控制与监控模块

• PLC（可编程逻辑控制器）：控制整个包装机系统的运行逻辑和协调各部分工作。
• 人机界面（HMI）：提供操作界面，显示运行状态、报警信息等，方便操作员监控和控制系统。

4.1.5 输送与打包模块

• 输送系统：将装满物料的吨袋运送至目的地，可以连接到输送带进一步输送或其它后续加工。
• 打包后处理设备：包括验收称重装置、封口机、打印标签机等。

4.1.6 安全与维护模块

• 安全照明和声响报警装置：用于提示工作人员工作状态或错误情况。
• 安全栅、急停按钮和安全门：用于确保操作人员的安全，并在紧急情况下迅速停机。

4.1.7 能源供应模块

• 电源输入系统、气源输入系统等：为包装机提供所需的电力、气源。

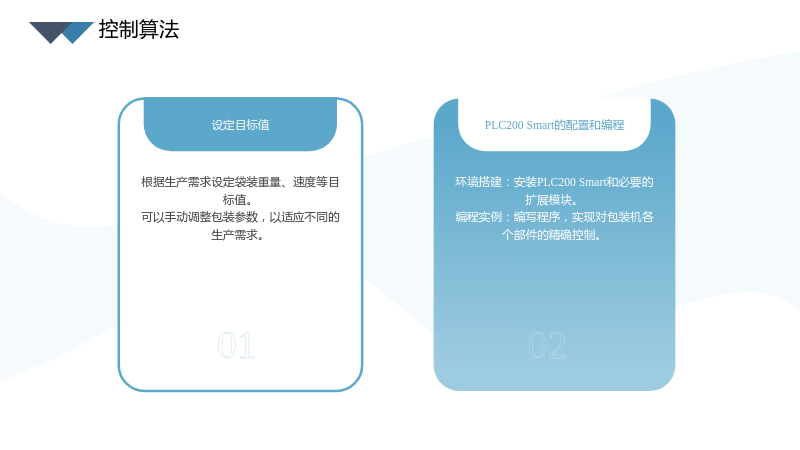

4.2 控制算法

4.2.1 设定目标值

• 根据生产需求设定袋装重量、速度等目标值。
• 可以手动调整包装参数，以适应不同的生产需求。

4.2.2 PLC200 Smart的配置和编程

• 环境搭建：安装PLC200 Smart和必要的扩展模块。
• 编程实例：编写程序，实现对包装机各个部件的精确控制。

4.3 性能评估和实验总结

4.3.1 性能评估概要

• 评估吨袋包装机的基本应用与工作原理。
• 评估包装精度与定量精度。
• 评估维护周期与成本。
• 评估安全性能。
• 评估操作便利性。

4.3.2 实验总结

• 总结实验过程中遇到的问题和解决方法。
• 分析实验结果，提出改进措施。
• 总结实验对吨袋包装机系统设计的启示和影响。

5. 总结

• 吨袋包装机在工业生产中发挥着重要作用，具有广泛的应用前景。
• PLC系统在吨袋包装机中具有重要的应用价值，可以提高包装效率和质量。
• PLC200 Smart作为一款高性能的PLC控制器，在吨袋包装机系统中具有广泛的应用前景。
• 通过实验和性能评估，可以进一步优化吨袋包装机系统设计，提高其性能和可靠性。
• 未来的吨袋包装机系统设计将更加注重自动化、智能化和精准化，以适应不断变化的市场需求。
