智能车载环境监测与控制系统设计与实现

1. 项目背景与意义

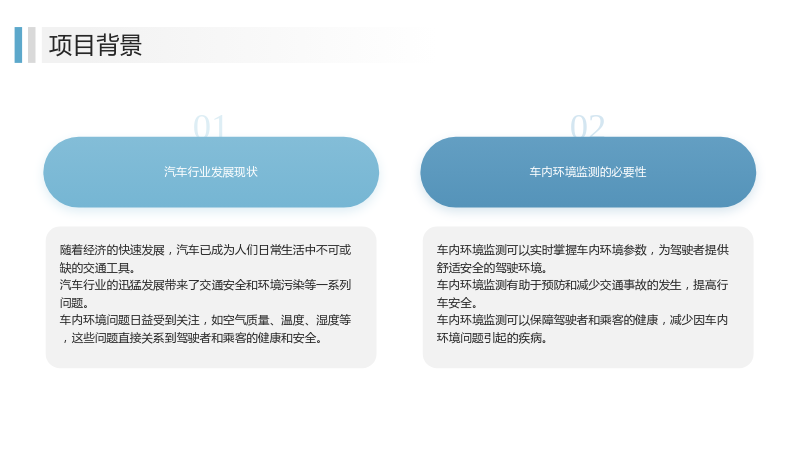

1.1 项目背景

1.1.1 汽车行业发展现状

  • 随着经济的快速发展,汽车已成为人们日常生活中不可或缺的交通工具。
  • 汽车行业的迅猛发展带来了交通安全和环境污染等一系列问题。
  • 车内环境问题日益受到关注,如空气质量、温度、湿度等,这些问题直接关系到驾驶者和乘客的健康和安全。

1.1.2 车内环境监测的必要性

  • 车内环境监测可以实时掌握车内环境参数,为驾驶者提供舒适安全的驾驶环境。
  • 车内环境监测有助于预防和减少交通事故的发生,提高行车安全。
  • 车内环境监测可以保障驾驶者和乘客的健康,减少因车内环境问题引起的疾病。

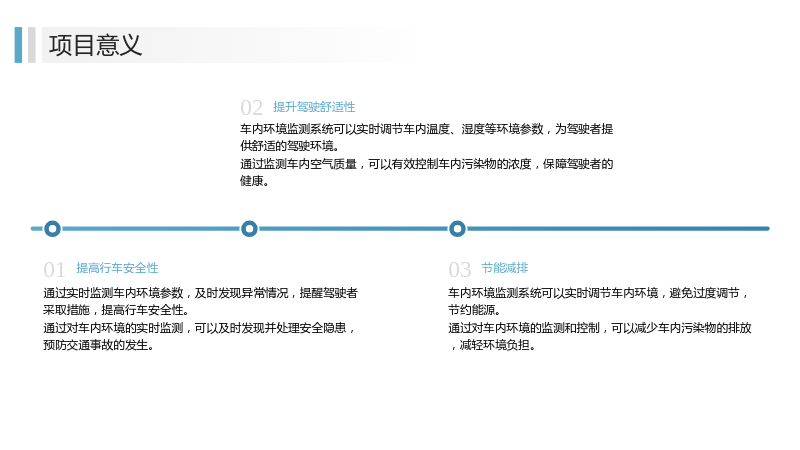

1.2 项目意义

1.2.1 提高行车安全性

  • 通过实时监测车内环境参数,及时发现异常情况,提醒驾驶者采取措施,提高行车安全性。
  • 通过对车内环境的实时监测,可以及时发现并处理安全隐患,预防交通事故的发生。

1.2.2 提升驾驶舒适性

  • 车内环境监测系统可以实时调节车内温度、湿度等环境参数,为驾驶者提供舒适的驾驶环境。
  • 通过监测车内空气质量,可以有效控制车内污染物的浓度,保障驾驶者的健康。

1.2.3 节能减排

  • 车内环境监测系统可以实时调节车内环境,避免过度调节,节约能源。
  • 通过对车内环境的监测和控制,可以减少车内污染物的排放,减轻环境负担。

2. 项目设计与实现

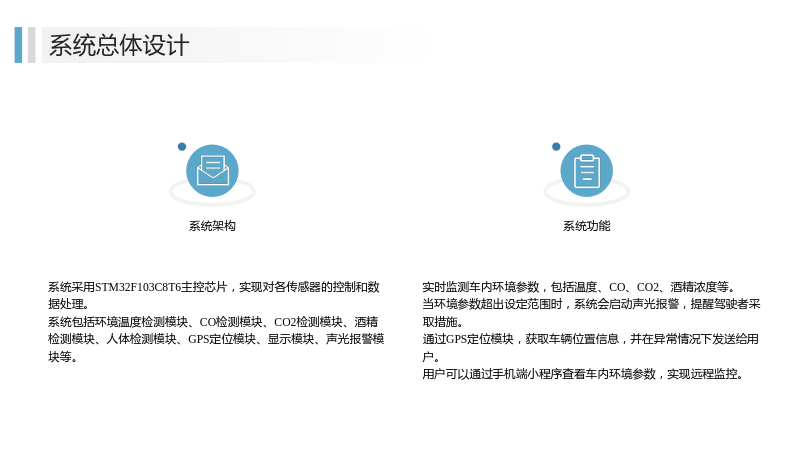

2.1 系统总体设计

2.1.1 系统架构

  • 系统采用STM32F103C8T6主控芯片,实现对各传感器的控制和数据处理。
  • 系统包括环境温度检测模块、CO检测模块、CO2检测模块、酒精检测模块、人体检测模块、GPS定位模块、显示模块、声光报警模块等。

2.1.2 系统功能

  • 实时监测车内环境参数,包括温度、CO、CO2、酒精浓度等。
  • 当环境参数超出设定范围时,系统会启动声光报警,提醒驾驶者采取措施。
  • 通过GPS定位模块,获取车辆位置信息,并在异常情况下发送给用户。
  • 用户可以通过手机端小程序查看车内环境参数,实现远程监控。

2.2 硬件设计

2.2.1 主控电路模块

  • 主控电路模块采用STM32F103C8T6芯片,负责对各传感器的控制和数据处理。
  • 主控电路模块还包括电源模块、时钟模块等,为系统提供稳定的电源和时钟信号。

2.2.2 环境温度检测模块

  • 环境温度检测模块采用DHT11传感器,实现对车内温度的实时监测。
  • 温度数据通过I2C接口传输给主控芯片,进行数据处理和显示。

2.2.3 CO检测模块

  • CO检测模块采用MQ-7传感器,实现对车内CO浓度的实时监测。
  • CO数据通过ADC接口传输给主控芯片,进行数据处理和显示。

2.2.4 CO2检测模块

  • CO2检测模块采用SGP30传感器,实现对车内CO2浓度的实时监测。
  • CO2数据通过I2C接口传输给主控芯片,进行数据处理和显示。

2.2.5 酒精检测模块

  • 酒精检测模块采用MQ-3传感器,实现对车内酒精浓度的实时监测。
  • 酒精数据通过ADC接口传输给主控芯片,进行数据处理和显示。

2.2.6 人体检测模块

  • 人体检测模块采用PIR人体热释电传感器,实现对车内是否有人体的实时监测。
  • 人体数据通过GPIO接口传输给主控芯片,进行数据处理和显示。

2.2.7 GPS定位模块

  • GPS定位模块采用GPS模块,实现对车辆位置的实时监测。
  • 位置数据通过UART接口传输给主控芯片,进行数据处理和显示。

2.2.8 显示模块

  • 显示模块采用OLED显示屏,实时显示车内环境参数。
  • 显示模块通过I2C接口与主控芯片连接,实现数据的传输和显示。

2.2.9 声光报警模块

  • 声光报警模块包括蜂鸣器和LED灯,当环境参数超出设定范围时,发出报警信号。
  • 报警模块通过GPIO接口与主控芯片连接,实现数据的传输和控制。

2.2.10 独立按键模块

  • 独立按键模块包括一个独立按键,用户可以通过按键设置环境参数的上限值。
  • 按键模块通过GPIO接口与主控芯片连接,实现数据的传输和控制。

2.3 软件设计

2.3.1 编程软件介绍

  • 软件开发采用Keil uVision5集成开发环境,实现对STM32F103C8T6芯片的编程和调试。
  • 软件编程采用C语言,实现对各传感器的控制和数据处理。

2.3.2 系统主流程

  • 系统上电后,进行初始化设置,包括硬件初始化和软件初始化。
  • 主控芯片对各传感器进行数据采集,并将数据进行处理和显示。
  • 当环境参数超出设定范围时,启动声光报警,并通过GPS定位模块获取车辆位置信息。
  • 用户可以通过手机端小程序查看车内环境参数,实现远程监控。

2.3.3 子流程详解

  • 独立按键模块子流程:用户通过按键设置环境参数的上限值,实现对车内环境的个性化设置。
  • 温度检测模块子流程:实时采集DHT11传感器的温度数据,并进行数据处理和显示。
  • 阿里云平台使用流程:通过WIFI模块将数据上传至阿里云平台,实现数据的远程存储和分析。
  • OLED显示模块子流程:实时显示车内环境参数,包括温度、CO、CO2、酒精浓度等。
  • GPS定位模块子流程:实时采集GPS模块的数据,获取车辆位置信息,并通过WIFI模块上传至阿里云平台。
  • 声光报警模块子流程:当环境参数超出设定范围时,启动声光报警,提醒驾驶者采取措施。
  • 网络传输模块子流程:通过WIFI模块将数据上传至阿里云平台,实现数据的远程传输和监控。
  • 微信小程序实现子流程:通过微信小程序实现对车内环境参数的实时查看和远程监控。

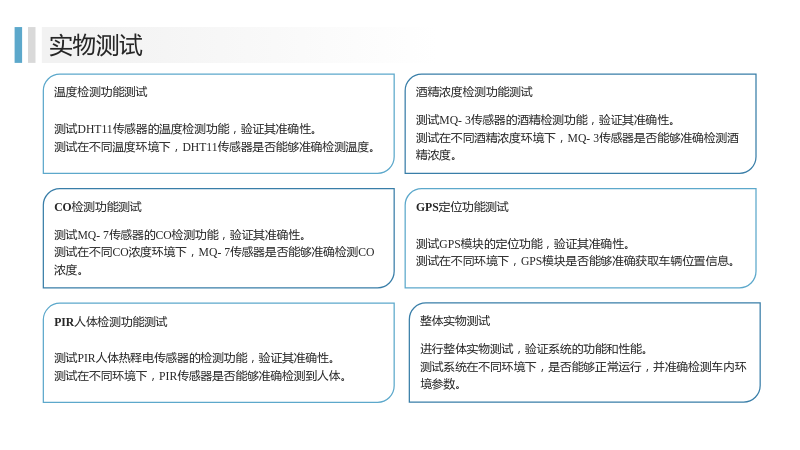

2.4 实物测试

2.4.1 温度检测功能测试

  • 测试DHT11传感器的温度检测功能,验证其准确性。
  • 测试在不同温度环境下,DHT11传感器是否能够准确检测温度。

2.4.2 CO检测功能测试

  • 测试MQ-7传感器的CO检测功能,验证其准确性。
  • 测试在不同CO浓度环境下,MQ-7传感器是否能够准确检测CO浓度。

2.4.3 PIR人体检测功能测试

  • 测试PIR人体热释电传感器的检测功能,验证其准确性。
  • 测试在不同环境下,PIR传感器是否能够准确检测到人体。

2.4.4 酒精浓度检测功能测试

  • 测试MQ-3传感器的酒精检测功能,验证其准确性。
  • 测试在不同酒精浓度环境下,MQ-3传感器是否能够准确检测酒精浓度。

2.4.5 GPS定位功能测试

  • 测试GPS模块的定位功能,验证其准确性。
  • 测试在不同环境下,GPS模块是否能够准确获取车辆位置信息。

2.4.6 整体实物测试

  • 进行整体实物测试,验证系统的功能和性能。
  • 测试系统在不同环境下,是否能够正常运行,并准确检测车内环境参数。

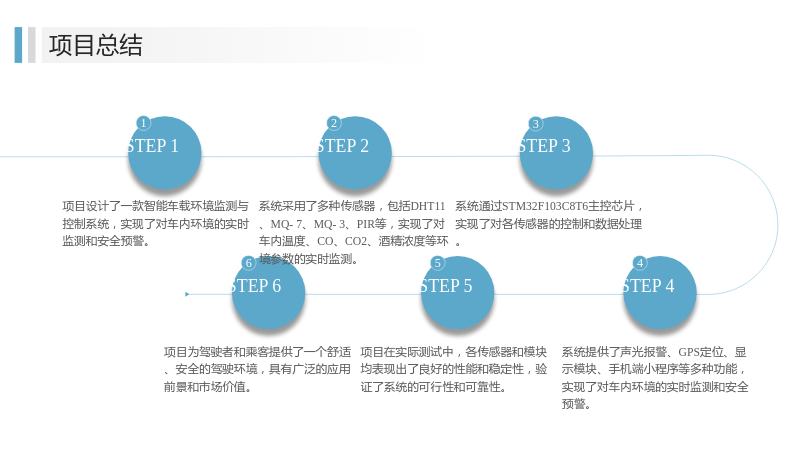

2.5 项目总结

  • 项目设计了一款智能车载环境监测与控制系统,实现了对车内环境的实时监测和安全预警。
  • 系统采用了多种传感器,包括DHT11、MQ-7、MQ-3、PIR等,实现了对车内温度、CO、CO2、酒精浓度等环境参数的实时监测。
  • 系统通过STM32F103C8T6主控芯片,实现了对各传感器的控制和数据处理。
  • 系统提供了声光报警、GPS定位、显示模块、手机端小程序等多种功能,实现了对车内环境的实时监测和安全预警。
  • 项目在实际测试中,各传感器和模块均表现出了良好的性能和稳定性,验证了系统的可行性和可靠性。
  • 项目为驾驶者和乘客提供了一个舒适、安全的驾驶环境,具有广泛的应用前景和市场价值。
