基于PLC与变频器的恒压供水系统设计
1. 恒压供水系统概述

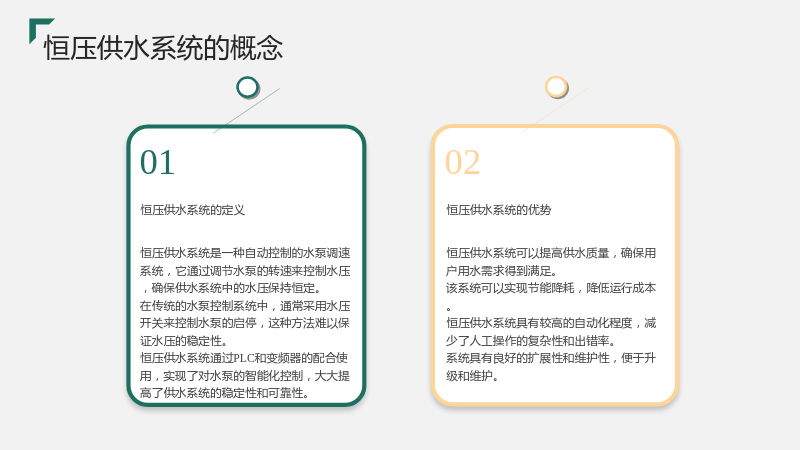

1.1 恒压供水系统的概念
1.1.1 恒压供水系统的定义
- 恒压供水系统是一种自动控制的水泵调速系统，它通过调节水泵的转速来控制水压，确保供水系统中的水压保持恒定。
- 在传统的水泵控制系统中，通常采用水压开关来控制水泵的启停，这种方法难以保证水压的稳定性。
- 恒压供水系统通过PLC和变频器的配合使用，实现了对水泵的智能化控制，大大提高了供水系统的稳定性和可靠性。
1.1.2 恒压供水系统的优势
- 恒压供水系统可以提高供水质量，确保用户用水需求得到满足。
- 该系统可以实现节能降耗，降低运行成本。
- 恒压供水系统具有较高的自动化程度，减少了人工操作的复杂性和出错率。
- 系统具有良好的扩展性和维护性，便于升级和维护。

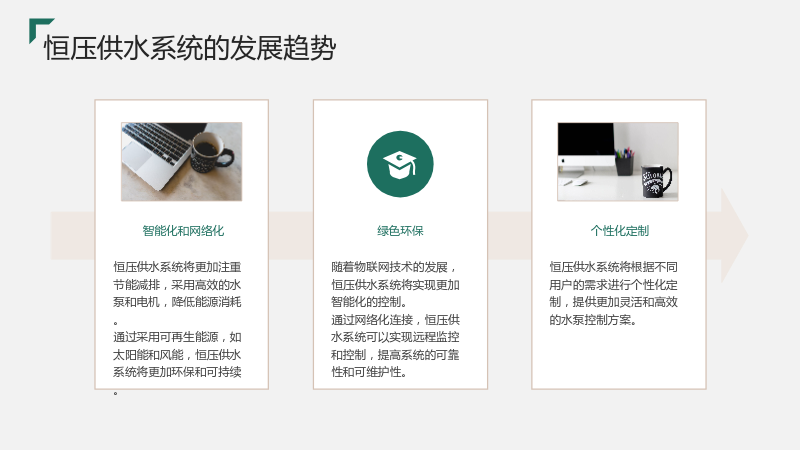

1.2 恒压供水系统的发展趋势
1.2.1 智能化和网络化
- 随着物联网技术的发展，恒压供水系统将实现更加智能化的控制。
- 通过网络化连接，恒压供水系统可以实现远程监控和控制，提高系统的可靠性和可维护性。
1.2.2 绿色环保
- 恒压供水系统将更加注重节能减排，采用高效的水泵和电机，降低能源消耗。
- 通过采用可再生能源，如太阳能和风能，恒压供水系统将更加环保和可持续。
1.2.3 个性化定制
- 恒压供水系统将根据不同用户的需求进行个性化定制，提供更加灵活和高效的水泵控制方案。

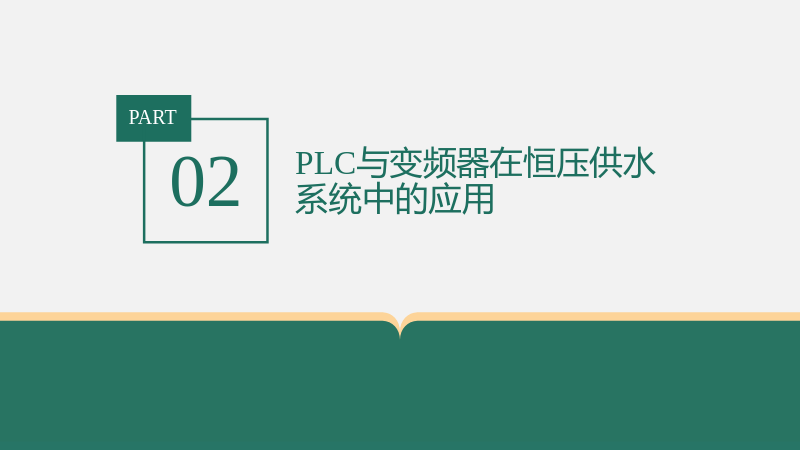

2. PLC与变频器在恒压供水系统中的应用

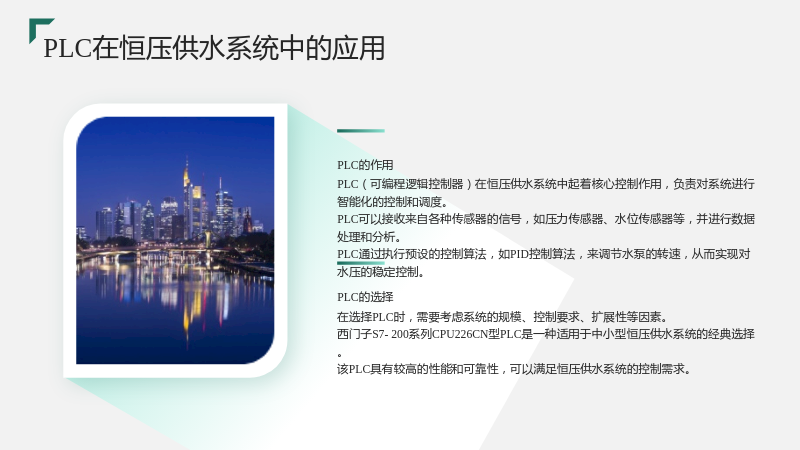

2.1 PLC在恒压供水系统中的应用
2.1.1 PLC的作用
- PLC（可编程逻辑控制器）在恒压供水系统中起着核心控制作用，负责对系统进行智能化的控制和调度。
- PLC可以接收来自各种传感器的信号，如压力传感器、水位传感器等，并进行数据处理和分析。
- PLC通过执行预设的控制算法，如PID控制算法，来调节水泵的转速，从而实现对水压的稳定控制。
2.1.2 PLC的选择
- 在选择PLC时，需要考虑系统的规模、控制要求、扩展性等因素。
- 西门子S7-200系列CPU226CN型PLC是一种适用于中小型恒压供水系统的经典选择。
- 该PLC具有较高的性能和可靠性，可以满足恒压供水系统的控制需求。
2.2 变频器在恒压供水系统中的应用
2.2.1 变频器的作用
- 变频器是恒压供水系统中实现电机调速的关键设备，它通过改变电机的供电频率来调节电机转速。
- 变频器可以接收来自PLC的控制信号，并根据信号调节电机的转速，从而实现对水泵转速的精确控制。
2.2.2 变频器的选择
- 在选择变频器时，需要考虑系统的功率、调速范围、控制精度等因素。
- 西门子MM440变频器是一种高性能的变频器，适用于各种工业应用。
- 该变频器具有丰富的控制功能和灵活的配置选项，可以满足恒压供水系统的调速需求。
3. 恒压供水系统的硬件设计
3.1 PLC与变频器的硬件连接
3.1.1 PLC与变频器的通信连接
- PLC与变频器之间的通信连接可以通过模拟量信号或数字信号实现。
- 模拟量信号连接通过A/D和D/A转换，实现PLC与变频器之间的数据交换。
- 数字信号连接通过RS-485或以太网等通信接口实现，便于实现远程监控和控制。
3.1.2 传感器与执行器的连接
- 压力传感器、水位传感器等传感器通过模拟量输入接口连接到PLC。
- 水泵、阀门等执行器通过数字输出接口连接到PLC，由PLC控制其启停和调节。

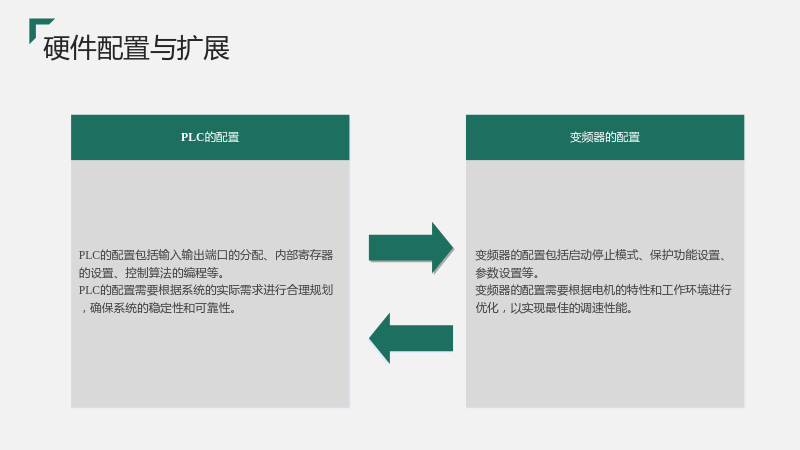

3.2 硬件配置与扩展
3.2.1 PLC的配置
- PLC的配置包括输入输出端口的分配、内部寄存器的设置、控制算法的编程等。
- PLC的配置需要根据系统的实际需求进行合理规划，确保系统的稳定性和可靠性。
3.2.2 变频器的配置
- 变频器的配置包括启动停止模式、保护功能设置、参数设置等。
- 变频器的配置需要根据电机的特性和工作环境进行优化，以实现最佳的调速性能。
4. 恒压供水系统的软件设计
4.1 PLC软件设计
4.1.1 PLC主程序设计
- PLC主程序负责初始化系统、处理传感器信号、执行控制算法、调用子程序等。
- 主程序需要根据系统的控制逻辑进行编写，确保系统的稳定运行。
4.1.2 PLC子程序设计
- PLC子程序负责实现特定的功能，如PID控制算法、定时中断处理等。
- 子程序的设计需要根据系统的实际需求进行编写，提高系统的控制精度和稳定性。
4.2 变频器软件设计
4.2.1 变频器参数设置
- 变频器参数设置包括启动停止模式、保护功能设置、模拟量输入输出设置等。
- 参数设置需要根据系统的实际需求进行合理配置，确保变频器的稳定运行。
4.2.2 变频器控制策略
- 变频器控制策略包括速度控制、力矩控制、PID控制等。
- 控制策略需要根据电机的特性和系统的实际需求进行选择和优化，实现最佳的调速性能。

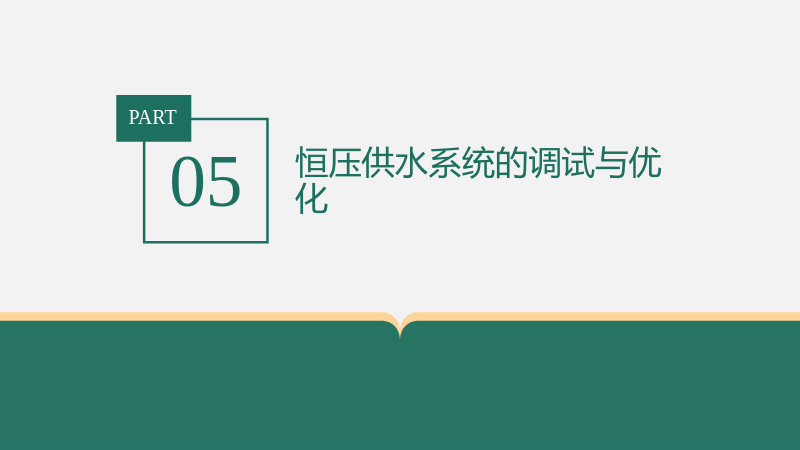

5. 恒压供水系统的调试与优化
5.1 系统调试
- 系统调试是恒压供水系统设计过程中的重要环节，需要对系统的各个部分进行测试和调整。
- 调试过程中需要检查传感器信号的准确性、执行器的响应速度、PLC与变频器的通信稳定性等。
- 通过调试，可以发现系统中的问题并进行解决，确保系统的稳定运行。

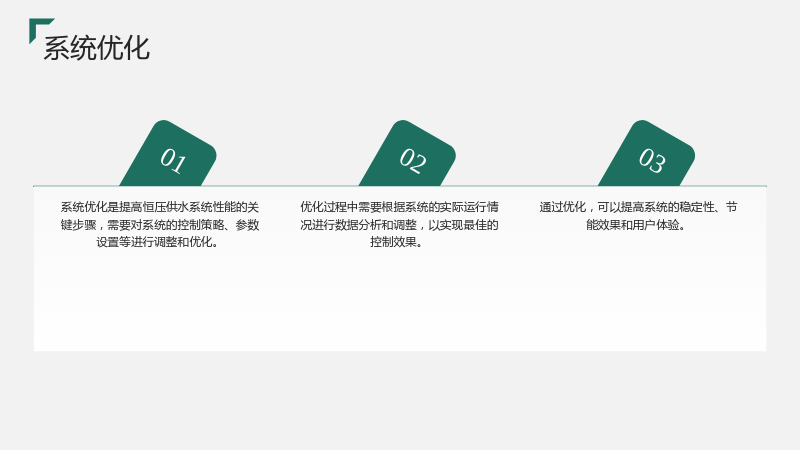

5.2 系统优化
- 系统优化是提高恒压供水系统性能的关键步骤，需要对系统的控制策略、参数设置等进行调整和优化。
- 优化过程中需要根据系统的实际运行情况进行数据分析和调整，以实现最佳的控制效果。
- 通过优化，可以提高系统的稳定性、节能效果和用户体验。
6. 结论
- 基于PLC与变频器的恒压供水系统设计是一种高效、智能、环保的水泵控制方案。
- 通过PLC与变频器的配合使用，可以实现对水泵的智能化控制，确保供水系统的稳定性和可靠性。
- 恒压供水系统的设计和实现不仅提高了供水效率，降低了能源消耗，而且具有良好的稳定性和可靠性。
- 随着技术的不断进步，恒压供水系统将更加智能化、网络化和环保，为用户提供更加优质和便捷的供水服务。
