75欧姆宽带一分二功分器设计研究

1. 研究背景及意义

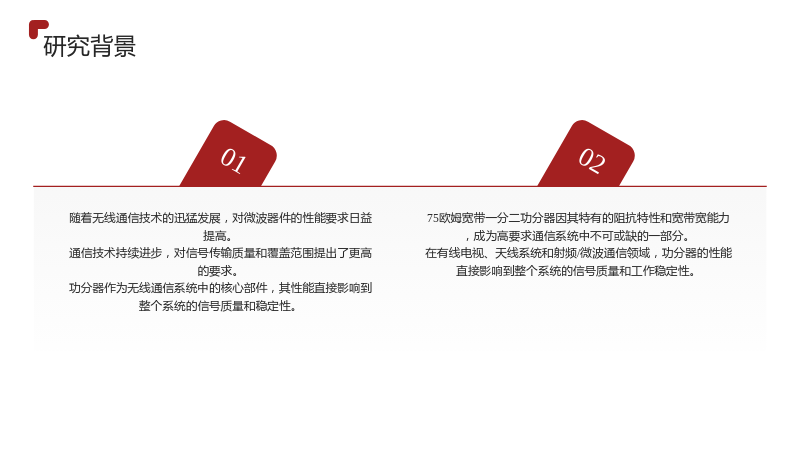

1.1 研究背景

1.1.1 通信技术的发展

• 随着无线通信技术的迅猛发展，对微波器件的性能要求日益提高。
• 通信技术持续进步，对信号传输质量和覆盖范围提出了更高的要求。
• 功分器作为无线通信系统中的核心部件，其性能直接影响到整个系统的信号质量和稳定性。

1.1.2 75欧姆宽带一分二功分器的应用需求

• 75欧姆宽带一分二功分器因其特有的阻抗特性和宽带宽能力，成为高要求通信系统中不可或缺的一部分。
• 在有线电视、天线系统和射频/微波通信领域，功分器的性能直接影响到整个系统的信号质量和工作稳定性。

1.2 研究意义

1.2.1 提升系统传输性能

• 通过优化功分器设计，可以提升系统传输性能，降低插入损耗，扩大信号覆盖范围和提升信号质量。
• 优化功分器还可以降低系统整体功耗，延长设备使用寿命，对于实现绿色通信和可持续发展具有深远影响。

1.2.2 提供有益参考

• 本研究将为其他宽带功分器的设计提供有益的参考依据。

2. 威尔金森功分器设计的基础理论

2.1 威尔金森功分器的基本概念

2.1.1 威尔金森功分器的工作原理

• 威尔金森功分器将输入信号分成两个同相位的输出信号，或将两个同相位的信号以相反的方向组合成一个。
• 威尔金森依靠四分之一波长变换器将分路端口与公共端口相匹配。

2.2 威尔金森功分器的相关参数的计算

2.2.1 功分器各端口特性

• 端口1无反射，端口2、端口3输出电压相等且同相，输出功率比值为任意指定值1/k2。
• 已知阻抗值和功率分配比，通过四分之一波长传输线阻抗变换理论计算出各参数。

2.3 传输线理论

2.3.1 传输线的基本概念

• 传输线是一种电气长度不可忽略的导线，用于连接电路中不同位置的元件。
• 在高频信号传输中，传输线的寄生参数（电阻R、电感L、电容C和电导G）对信号的传播特性有显著影响。

2.4 共面波导

2.4.1 共面波导的特点

• 共面波导（CPW）是一种微波传输线结构，其核心特点是中心导体和两侧的接地导体位于同一平面上。
• 共面波导相比于传统的传输线更具有低损耗的特点，具有优异的抗电磁干扰和辐射特性，还具有宽带传输特性。

3. 75欧姆宽带一分二功分器设计

3.1 原理设计

3.1.1 设计方案的改进

• 使用了一种改进型的Wilkinson微带二等分功分器的设计方案。
• 此设计旨在优化功分器的性能，使其更好地适应无线通信系统中的需求。

3.2 参数分析

3.2.1 性能参数的优化

• 研究工作包括对功分器的插入损耗、隔离度、幅度不平衡度以及驻波比等关键性能参数的优化。
• 这是为了确保功分器在分配信号时能够保持高效率和高稳定性。

3.3 仿真与实验

3.3.1 理论与实验的结合

• 研究不仅包括理论上的设计和仿真，还包括实际的器件制作和测试，以验证设计的可行性和性能指标。

4. 结束语

4.1 全文总结

4.1.1 研究内容与成果

• 本文介绍了与功分器相关的原理，以威尔金森功分器为基础，提出一种阻抗变换器应用共面波导电路实现每一节电路的阻抗值，通过使用多节级阻抗变换器以增加带宽，增大隔离度。
• 使用Advanced Design System软件制作一分二功分器的原理图及其仿真，并分析、调整参数，得出50欧姆阻抗测试结果后利用公式换算为75欧姆阻抗并将结果与目标进行对比分析。
• 实物测试结果与Advanced Design System软件仿真结果基本一致。

4.2 本文展望

4.2.1 存在问题与改进方向

• 本文在设计过程中，虽然仿真结果与实物测试结果基本一致，但在S31隔离图像方面仍有不足，可能与焊接效果和板材有关。
• 在未来的研究中，可以进一步优化焊接工艺和板材选择，以提高隔离效果，进一步改善功分器的性能。

参考文献

• [1] 钟福如，陈凤，田敏等. 一种2-12GHz的微带型四路威尔金森功分器[J]. 电子科技，2010，23(6): 49-52.
• [2] 朱英超，杨青慧，张怀武等. 一种工作于1-8GHz的6节微带型威尔金森功分器[J]. 电子科技，2012，25(3): 58-61.
• [3] cohn. 多节威尔金森功分器隔离电阻的值[J]. 电子科技，2015，32(4): 78-81.
