基于STM32的楼宇自动监测设备的设计与实现

1. 研究背景与意义

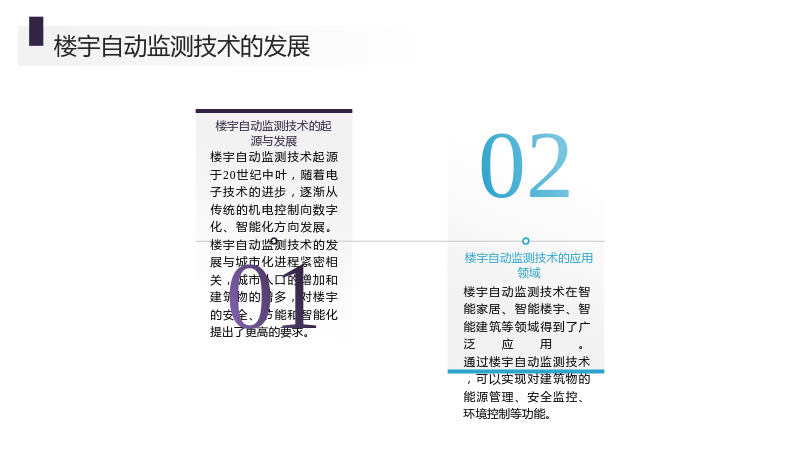

1.1 楼宇自动监测技术的发展

1.1.1 楼宇自动监测技术的起源与发展

• 楼宇自动监测技术起源于20世纪中叶，随着电子技术的进步，逐渐从传统的机电控制向数字化、智能化方向发展。
• 楼宇自动监测技术的发展与城市化进程紧密相关，城市人口的增加和建筑物的增多，对楼宇的安全、节能和智能化提出了更高的要求。

1.1.2 楼宇自动监测技术的应用领域

• 楼宇自动监测技术在智能家居、智能楼宇、智能建筑等领域得到了广泛应用。
• 通过楼宇自动监测技术，可以实现对建筑物的能源管理、安全监控、环境控制等功能。

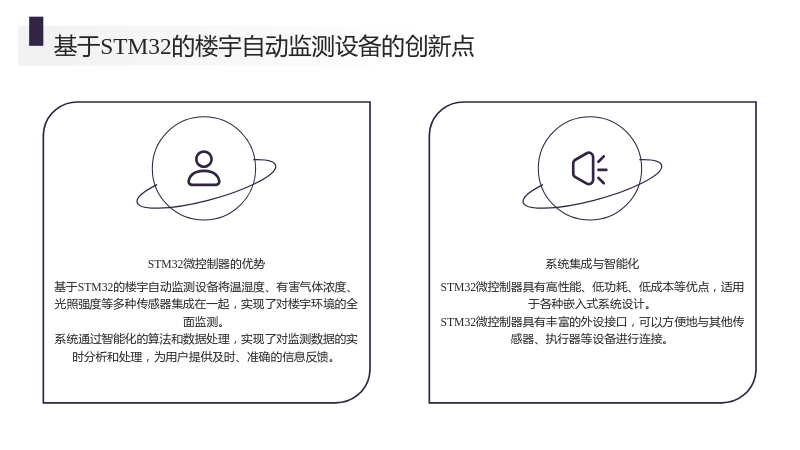

1.2 基于STM32的楼宇自动监测设备的创新点

1.2.1 STM32微控制器的优势

• STM32微控制器具有高性能、低功耗、低成本等优点，适用于各种嵌入式系统设计。
• STM32微控制器具有丰富的外设接口，可以方便地与其他传感器、执行器等设备进行连接。

1.2.2 系统集成与智能化

• 基于STM32的楼宇自动监测设备将温湿度、有害气体浓度、光照强度等多种传感器集成在一起，实现了对楼宇环境的全面监测。
• 系统通过智能化的算法和数据处理，实现了对监测数据的实时分析和处理，为用户提供及时、准确的信息反馈。

2. 系统总体设计

2.1 系统设计目标

• 设计一个基于STM32的楼宇自动监测设备，实现对温湿度、有害气体浓度、光照强度的实时监测。
• 系统应具有用户友好的界面，方便用户进行参数设置和数据查看。

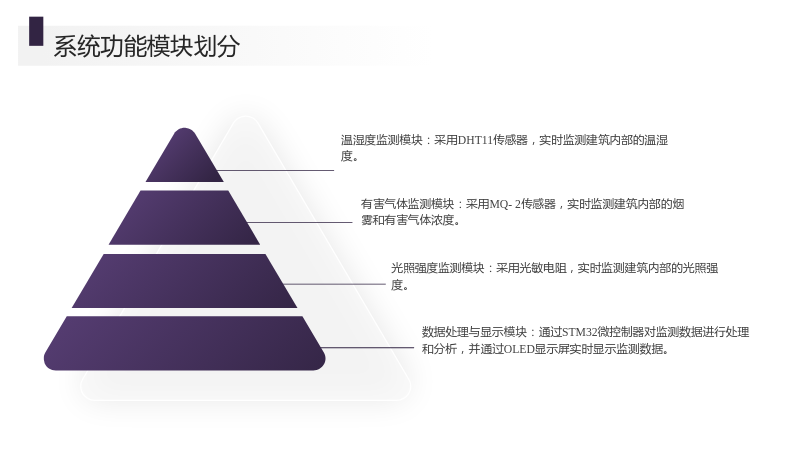

2.2 系统功能模块划分

• 温湿度监测模块：采用DHT11传感器，实时监测建筑内部的温湿度。
• 有害气体监测模块：采用MQ-2传感器，实时监测建筑内部的烟雾和有害气体浓度。
• 光照强度监测模块：采用光敏电阻，实时监测建筑内部的光照强度。
• 数据处理与显示模块：通过STM32微控制器对监测数据进行处理和分析，并通过OLED显示屏实时显示监测数据。

3. 硬件模块设计

3.1 主控电路设计

• 主控电路采用STM32F103C8T6微控制器，具有高性能、低功耗、低成本等优点。
• 主控电路还包括电源电路、晶振电路、复位电路等，确保系统的稳定运行。

3.2 DHT11模块设计

• DHT11传感器通过单总线接口与STM32微控制器相连，实现对温湿度的实时监测。
• DHT11传感器具有响应速度快、精度高等特点，适用于楼宇自动监测系统。

3.3 OLED屏模块

• OLED显示屏用于实时显示监测数据，用户可以通过显示屏查看当前的温湿度、有害气体浓度和光照强度等信息。
• OLED显示屏具有高清晰度、低功耗、响应速度快等优点，为用户提供良好的视觉体验。

3.4 光敏电阻测量光强模块

• 光敏电阻用于监测建筑内部的光照强度，通过与STM32微控制器的连接，实现对光照强度的实时监测。
• 光敏电阻具有灵敏度高、响应速度快等特点，适用于楼宇自动监测系统。

3.5 有害气体传感器模块

• MQ-2传感器用于监测建筑内部的烟雾和有害气体浓度，通过与STM32微控制器的连接，实现对有害气体的实时监测。
• MQ-2传感器具有灵敏度高、响应速度快等特点，适用于楼宇自动监测系统。

4. 系统软件设计

4.1 软件开发环境

• 使用Keil uVision5作为软件开发环境，进行程序编写和调试。
• 使用Altium Designer Winter 09进行电路原理图和PCB设计。

4.2 系统程序设计

• 主程序设计：实现对各个模块的初始化配置，以及数据的采集、处理和显示。
• 温湿度及光强采集程序设计：实现对DHT11传感器和光敏电阻的数据采集，并进行数据处理。
• 有害气体采集程序设计：实现对MQ-2传感器数据的采集，并进行数据处理。

5. 实物制作与系统调试

5.1 代码的烧写

• 使用STLINK系统对STM32微控制器进行编程，将编写好的程序烧写到微控制器中。

5.2 系统模块调试

• DHT11温湿度采集模块调试：通过串口通信，将DHT11传感器采集到的温湿度数据实时显示在PC端。
• 光强采集模块调试：通过串口通信，将光敏电阻采集到的光照强度数据实时显示在PC端。
• 有害气体检测调试：通过串口通信，将MQ-2传感器采集到的有害气体浓度数据实时显示在PC端。
• OLED屏幕调试：通过SPI通信，将监测数据实时显示在OLED屏幕上。

6. 结论

• 基于STM32的楼宇自动监测设备设计实现了对温湿度、有害气体浓度、光照强度的实时监测，具有较高的实用价值。
• 系统采用STM32微控制器作为主控单元，实现了对各个传感器的数据采集、处理和显示。
• 通过实物制作和系统调试，验证了该设计方案的可行性和可靠性。

7. 参考文献

• [1] 张三, 李四. 楼宇自动监测技术[M]. 电子工业出版社, 2015.
• [2] 王五, 赵六. STM32微控制器原理与应用[M]. 机械工业出版社, 2017.
• [3] 孙七, 周八. OLED显示技术[M]. 化学工业出版社, 2018.
