尚谷科技有限公司网络设计方案

1. 建设背景及项目分析

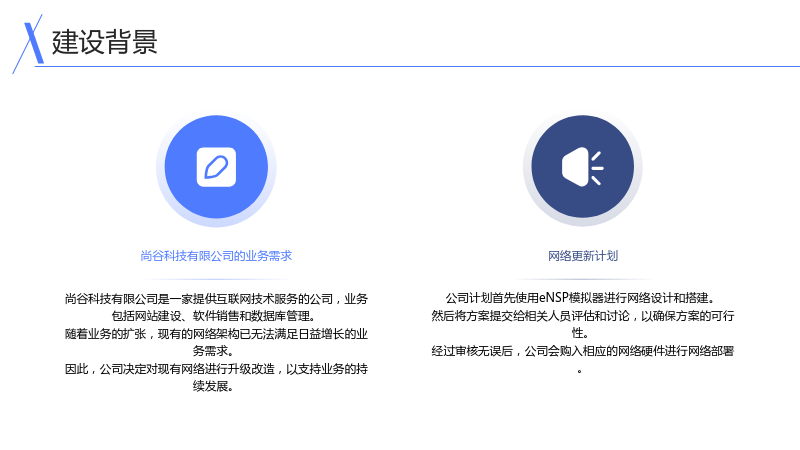

1.1 建设背景

1.1.1 尚谷科技有限公司的业务需求

• 尚谷科技有限公司是一家提供互联网技术服务的公司，业务包括网站建设、软件销售和数据库管理。
• 随着业务的扩张，现有的网络架构已无法满足日益增长的业务需求。
• 因此，公司决定对现有网络进行升级改造，以支持业务的持续发展。

1.1.2 网络更新计划

• 公司计划首先使用eNSP模拟器进行网络设计和搭建。
• 然后将方案提交给相关人员评估和讨论，以确保方案的可行性。
• 经过审核无误后，公司会购入相应的网络硬件进行网络部署。

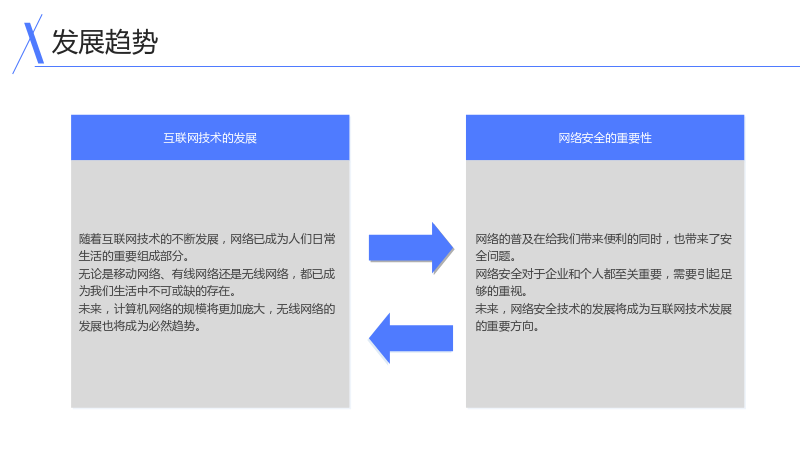

1.2 发展趋势

1.2.1 互联网技术的发展

• 随着互联网技术的不断发展，网络已成为人们日常生活的重要组成部分。
• 无论是移动网络、有线网络还是无线网络，都已成为我们生活中不可或缺的存在。
• 未来，计算机网络的规模将更加庞大，无线网络的发展也将成为必然趋势。

1.2.2 网络安全的重要性

• 网络的普及在给我们带来便利的同时，也带来了安全问题。
• 网络安全对于企业和个人都至关重要，需要引起足够的重视。
• 未来，网络安全技术的发展将成为互联网技术发展的重要方向。

2. 企业需求分析

2.1 项目概述

2.1.1 企业结构

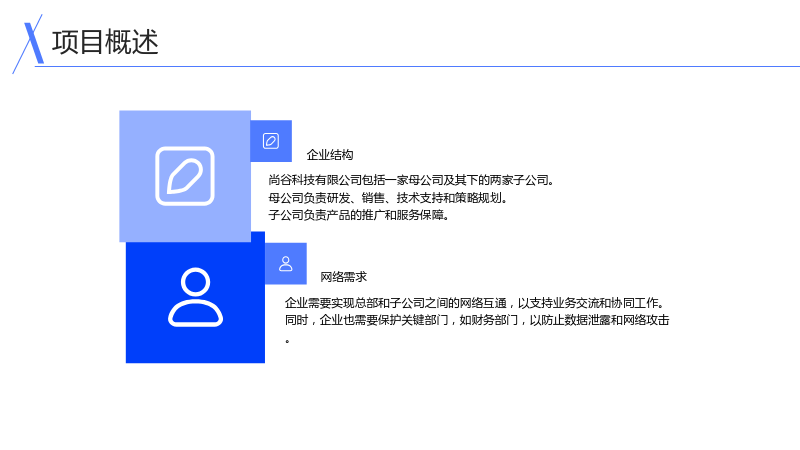

• 尚谷科技有限公司包括一家母公司及其下的两家子公司。
• 母公司负责研发、销售、技术支持和策略规划。
• 子公司负责产品的推广和服务保障。

2.1.2 网络需求

• 企业需要实现总部和子公司之间的网络互通，以支持业务交流和协同工作。
• 同时，企业也需要保护关键部门，如财务部门，以防止数据泄露和网络攻击。

2.2 用户需求分析

2.2.1 部门间网络互通

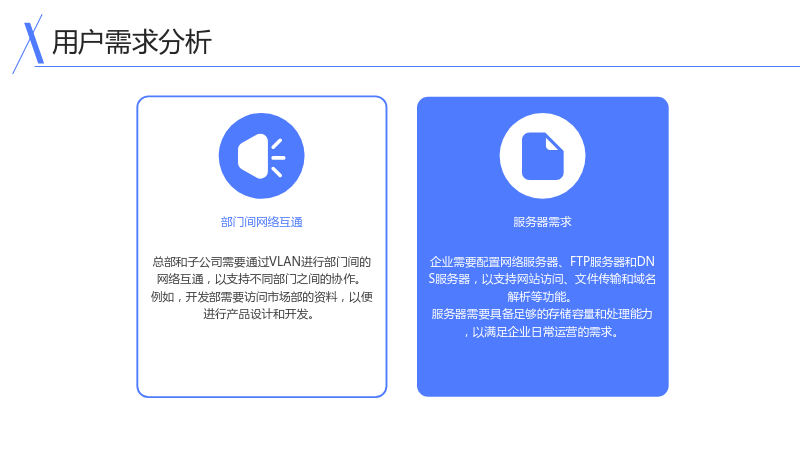

• 总部和子公司需要通过VLAN进行部门间的网络互通，以支持不同部门之间的协作。
• 例如，开发部需要访问市场部的资料，以便进行产品设计和开发。

2.2.2 服务器需求

• 企业需要配置网络服务器、FTP服务器和DNS服务器，以支持网站访问、文件传输和域名解析等功能。
• 服务器需要具备足够的存储容量和处理能力，以满足企业日常运营的需求。

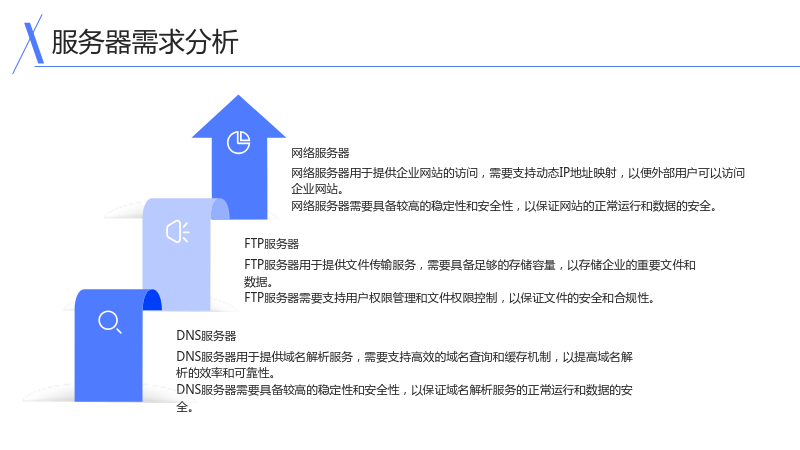

2.3 服务器需求分析

2.3.1 网络服务器

• 网络服务器用于提供企业网站的访问，需要支持动态IP地址映射，以便外部用户可以访问企业网站。
• 网络服务器需要具备较高的稳定性和安全性，以保证网站的正常运行和数据的安全。

2.3.2 FTP服务器

• FTP服务器用于提供文件传输服务，需要具备足够的存储容量，以存储企业的重要文件和数据。
• FTP服务器需要支持用户权限管理和文件权限控制，以保证文件的安全和合规性。

2.3.3 DNS服务器

• DNS服务器用于提供域名解析服务，需要支持高效的域名查询和缓存机制，以提高域名解析的效率和可靠性。
• DNS服务器需要具备较高的稳定性和安全性，以保证域名解析服务的正常运行和数据的安全。

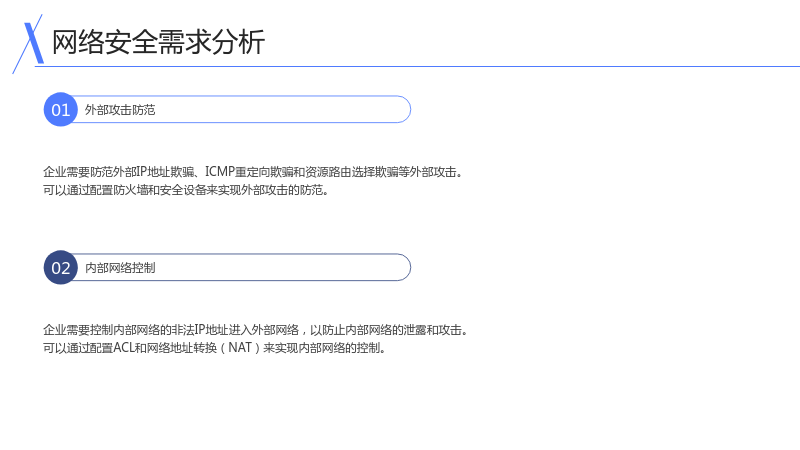

2.4 网络安全需求分析

2.4.1 外部攻击防范

• 企业需要防范外部IP地址欺骗、ICMP重定向欺骗和资源路由选择欺骗等外部攻击。
• 可以通过配置防火墙和安全设备来实现外部攻击的防范。

2.4.2 内部网络控制

• 企业需要控制内部网络的非法IP地址进入外部网络，以防止内部网络的泄露和攻击。
• 可以通过配置ACL和网络地址转换（NAT）来实现内部网络的控制。

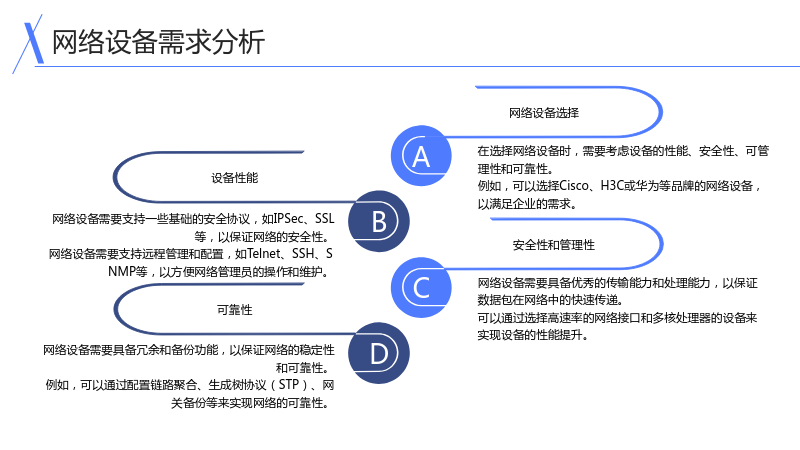

2.5 网络设备需求分析

2.5.1 网络设备选择

• 在选择网络设备时，需要考虑设备的性能、安全性、可管理性和可靠性。
• 例如，可以选择Cisco、H3C或华为等品牌的网络设备，以满足企业的需求。

2.5.2 设备性能

• 网络设备需要具备优秀的传输能力和处理能力，以保证数据包在网络中的快速传递。
• 可以通过选择高速率的网络接口和多核处理器的设备来实现设备的性能提升。

2.5.3 安全性和管理性

• 网络设备需要支持一些基础的安全协议，如IPSec、SSL等，以保证网络的安全性。
• 网络设备需要支持远程管理和配置，如Telnet、SSH、SNMP等，以方便网络管理员的操作和维护。

2.5.4 可靠性

• 网络设备需要具备冗余和备份功能，以保证网络的稳定性和可靠性。
• 例如，可以通过配置链路聚合、生成树协议（STP）、网关备份等来实现网络的可靠性。

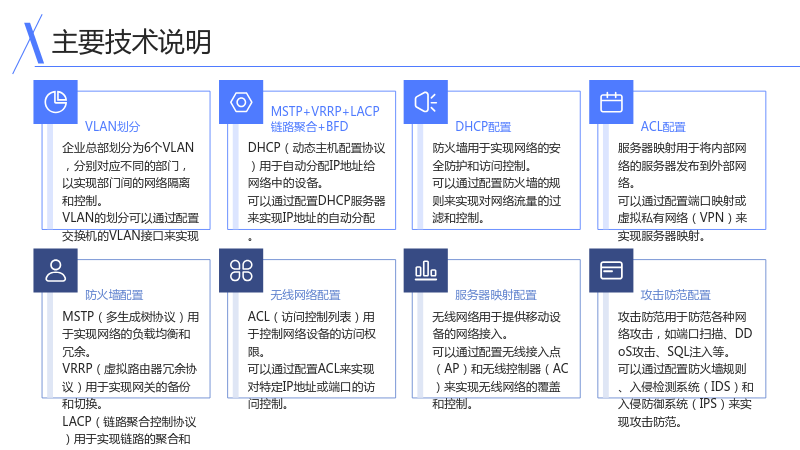

2.6 主要技术说明

2.6.1 VLAN划分

• 企业总部划分为6个VLAN，分别对应不同的部门，以实现部门间的网络隔离和控制。
• VLAN的划分可以通过配置交换机的VLAN接口来实现。

2.6.2 MSTP+VRRP+LACP链路聚合+BFD

• MSTP（多生成树协议）用于实现网络的负载均衡和冗余。
• VRRP（虚拟路由器冗余协议）用于实现网关的备份和切换。
• LACP（链路聚合控制协议）用于实现链路的聚合和负载均衡。
• BFD（双向转发检测）用于实现网络故障的快速检测和恢复。

2.6.3 DHCP配置

• DHCP（动态主机配置协议）用于自动分配IP地址给网络中的设备。
• 可以通过配置DHCP服务器来实现IP地址的自动分配。

2.6.4 ACL配置

• ACL（访问控制列表）用于控制网络设备的访问权限。
• 可以通过配置ACL来实现对特定IP地址或端口的访问控制。

2.6.5 防火墙配置

• 防火墙用于实现网络的安全防护和访问控制。
• 可以通过配置防火墙的规则来实现对网络流量的过滤和控制。

2.6.6 无线网络配置

• 无线网络用于提供移动设备的网络接入。
• 可以通过配置无线接入点（AP）和无线控制器（AC）来实现无线网络的覆盖和控制。

2.6.7 服务器映射配置

• 服务器映射用于将内部网络的服务器发布到外部网络。
• 可以通过配置端口映射或虚拟私有网络（VPN）来实现服务器映射。

2.6.8 攻击防范配置

• 攻击防范用于防范各种网络攻击，如端口扫描、DDoS攻击、SQL注入等。
• 可以通过配置防火墙规则、入侵检测系统（IDS）和入侵防御系统（IPS）来实现攻击防范。

3. 部署方案

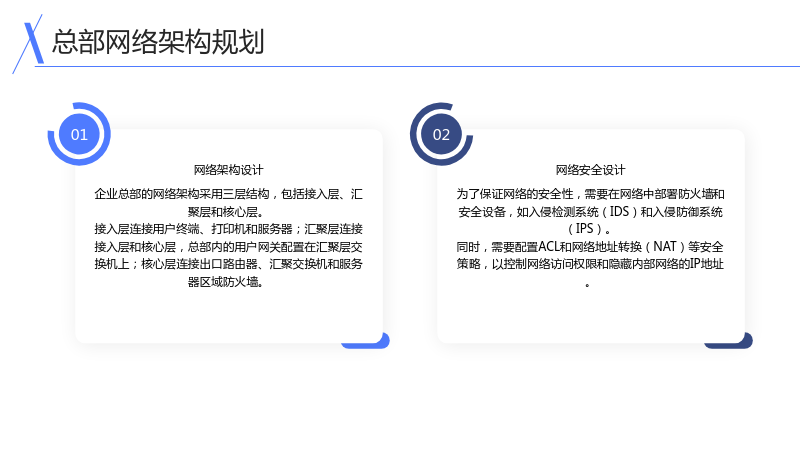

3.1 总部网络架构规划

3.1.1 网络架构设计

• 企业总部的网络架构采用三层结构，包括接入层、汇聚层和核心层。
• 接入层连接用户终端、打印机和服务器；汇聚层连接接入层和核心层，总部内的用户网关配置在汇聚层交换机上；核心层连接出口路由器、汇聚交换机和服务器区域防火墙。

3.1.2 网络安全设计

• 为了保证网络的安全性，需要在网络中部署防火墙和安全设备，如入侵检测系统（IDS）和入侵防御系统（IPS）。
• 同时，需要配置ACL和网络地址转换（NAT）等安全策略，以控制网络访问权限和隐藏内部网络的IP地址。

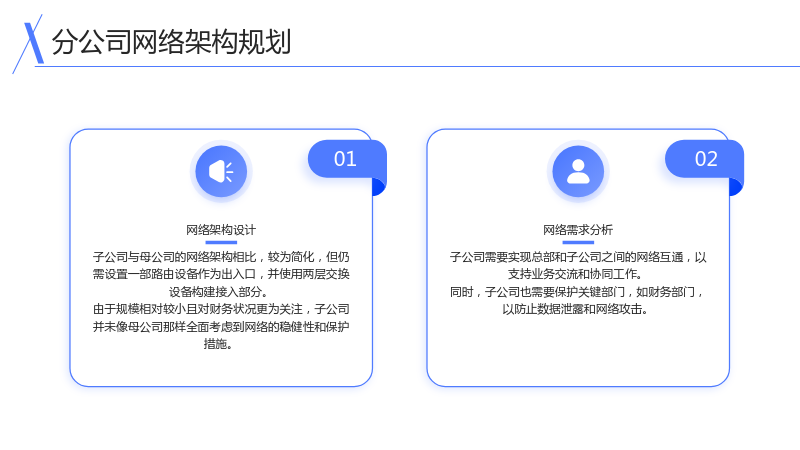

3.2 分公司网络架构规划

3.2.1 网络架构设计

• 子公司与母公司的网络架构相比，较为简化，但仍需设置一部路由设备作为出入口，并使用两层交换设备构建接入部分。
• 由于规模相对较小且对财务状况更为关注，子公司并未像母公司那样全面考虑到网络的稳健性和保护措施。

3.2.2 网络需求分析

• 子公司需要实现总部和子公司之间的网络互通，以支持业务交流和协同工作。
• 同时，子公司也需要保护关键部门，如财务部门，以防止数据泄露和网络攻击。

4. 网络的详细设计

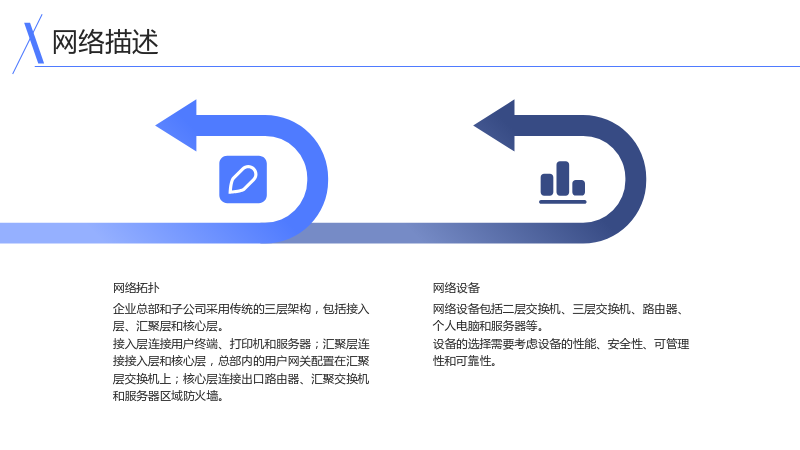

4.1 网络描述

4.1.1 网络拓扑

• 企业总部和子公司采用传统的三层架构，包括接入层、汇聚层和核心层。
• 接入层连接用户终端、打印机和服务器；汇聚层连接接入层和核心层，总部内的用户网关配置在汇聚层交换机上；核心层连接出口路由器、汇聚交换机和服务器区域防火墙。

4.1.2 网络设备

• 网络设备包括二层交换机、三层交换机、路由器、个人电脑和服务器等。
• 设备的选择需要考虑设备的性能、安全性、可管理性和可靠性。

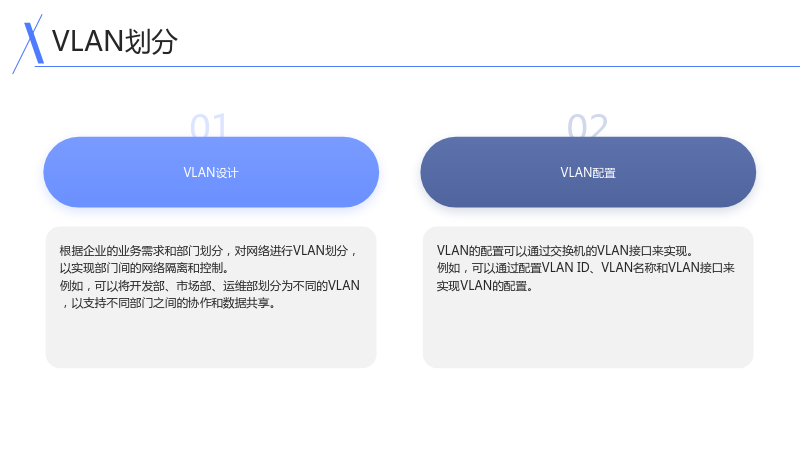

4.2 VLAN划分

4.2.1 VLAN设计

• 根据企业的业务需求和部门划分，对网络进行VLAN划分，以实现部门间的网络隔离和控制。
• 例如，可以将开发部、市场部、运维部划分为不同的VLAN，以支持不同部门之间的协作和数据共享。

4.2.2 VLAN配置

• VLAN的配置可以通过交换机的VLAN接口来实现。
• 例如，可以通过配置VLAN ID、VLAN名称和VLAN接口来实现VLAN的配置。

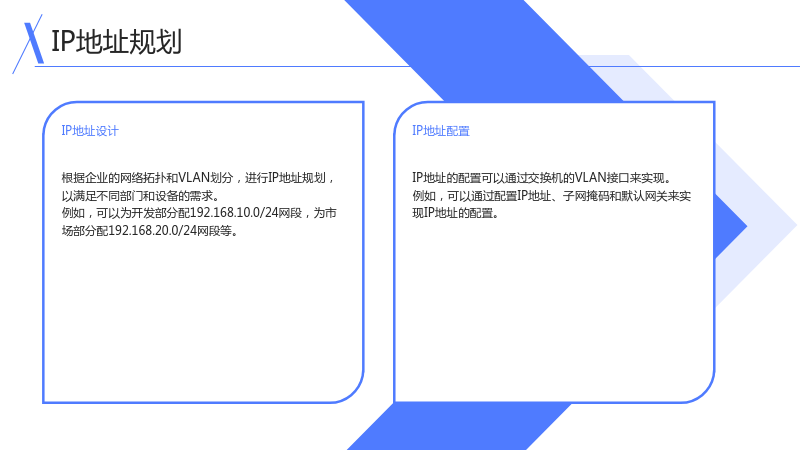

4.3 IP地址规划

4.3.1 IP地址设计

• 根据企业的网络拓扑和VLAN划分，进行IP地址规划，以满足不同部门和设备的需求。
• 例如，可以为开发部分配192.168.10.0/24网段，为市场部分配192.168.20.0/24网段等。

4.3.2 IP地址配置

• IP地址的配置可以通过交换机的VLAN接口来实现。
• 例如，可以通过配置IP地址、子网掩码和默认网关来实现IP地址的配置。

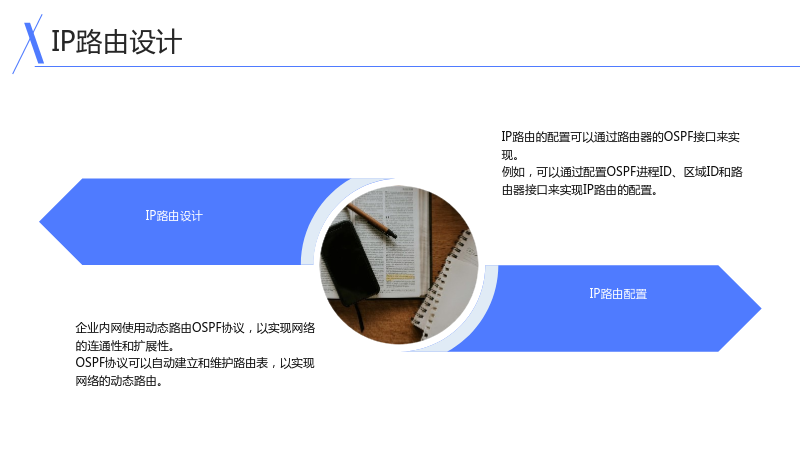

4.4 IP路由设计

4.4.1 IP路由设计

• 企业内网使用动态路由OSPF协议，以实现网络的连通性和扩展性。
• OSPF协议可以自动建立和维护路由表，以实现网络的动态路由。

4.4.2 IP路由配置

• IP路由的配置可以通过路由器的OSPF接口来实现。
• 例如，可以通过配置OSPF进程ID、区域ID和路由器接口来实现IP路由的配置。

4.5 负载均衡设计

4.5.1 负载均衡设计

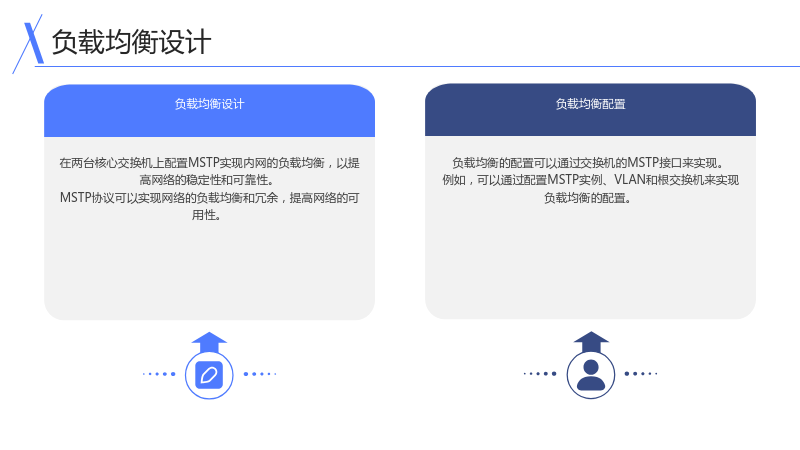

• 在两台核心交换机上配置MSTP实现内网的负载均衡，以提高网络的稳定性和可靠性。
• MSTP协议可以实现网络的负载均衡和冗余，提高网络的可用性。

4.5.2 负载均衡配置

• 负载均衡的配置可以通过交换机的MSTP接口来实现。
• 例如，可以通过配置MSTP实例、VLAN和根交换机来实现负载均衡的配置。

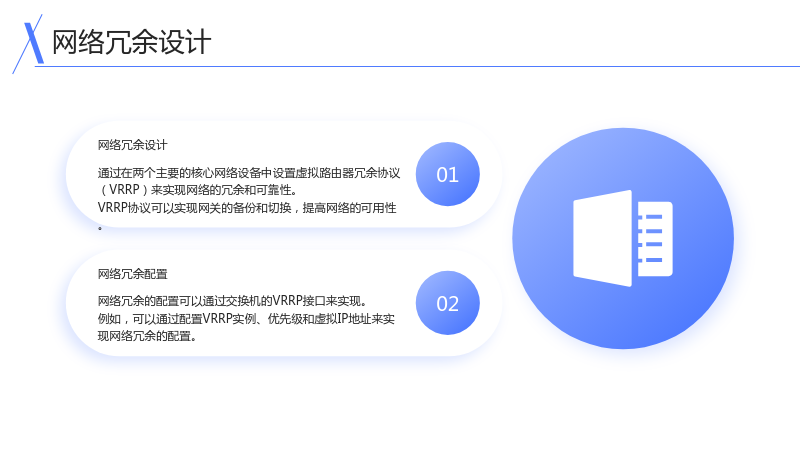

4.6 网络冗余设计

4.6.1 网络冗余设计

• 通过在两个主要的核心网络设备中设置虚拟路由器冗余协议（VRRP）来实现网络的冗余和可靠性。
• VRRP协议可以实现网关的备份和切换，提高网络的可用性。

4.6.2 网络冗余配置

• 网络冗余的配置可以通过交换机的VRRP接口来实现。
• 例如，可以通过配置VRRP实例、优先级和虚拟IP地址来实现网络冗余的配置。

5. 网络设计实现

5.1 配置VLAN

5.1.1 VLAN配置步骤

• 确定需要创建的VLAN
