内窥镜光学系统设计

1. 内窥镜光学系统概述

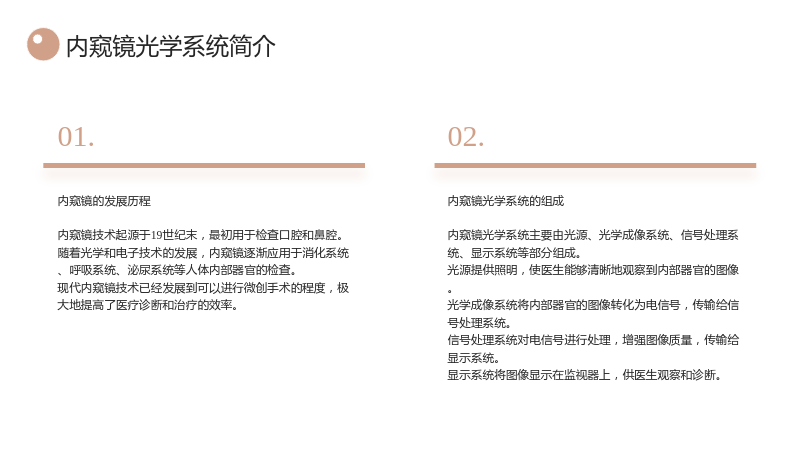

1.1 内窥镜光学系统简介

1.1.1 内窥镜的发展历程

• 内窥镜技术起源于19世纪末，最初用于检查口腔和鼻腔。
• 随着光学和电子技术的发展，内窥镜逐渐应用于消化系统、呼吸系统、泌尿系统等人体内部器官的检查。
• 现代内窥镜技术已经发展到可以进行微创手术的程度，极大地提高了医疗诊断和治疗的效率。

1.1.2 内窥镜光学系统的组成

• 内窥镜光学系统主要由光源、光学成像系统、信号处理系统、显示系统等部分组成。
• 光源提供照明，使医生能够清晰地观察到内部器官的图像。
• 光学成像系统将内部器官的图像转化为电信号，传输给信号处理系统。
• 信号处理系统对电信号进行处理，增强图像质量，传输给显示系统。
• 显示系统将图像显示在监视器上，供医生观察和诊断。

1.2 内窥镜光学系统的设计原则

1.2.1 成像质量要求

• 内窥镜光学系统应具有高分辨率和清晰度，以保证医生能够准确地观察到内部器官的细节。
• 应采用高质量的成像元件，如高灵敏度的CCD或CMOS传感器，以提高图像质量。

1.2.2 照明要求

• 内窥镜光学系统应具备良好的照明效果，以保证医生能够清晰地观察到内部器官的图像。
• 应采用高效的光源，如LED或激光光源，以提供足够的照明强度。

1.2.3 机械设计要求

• 内窥镜光学系统应具备良好的机械设计，以保证医生能够灵活地操作内窥镜。
• 应采用耐磨损的材料，如不锈钢或钛合金，以提高内窥镜的使用寿命。

2. 内窥镜光学系统的设计方法

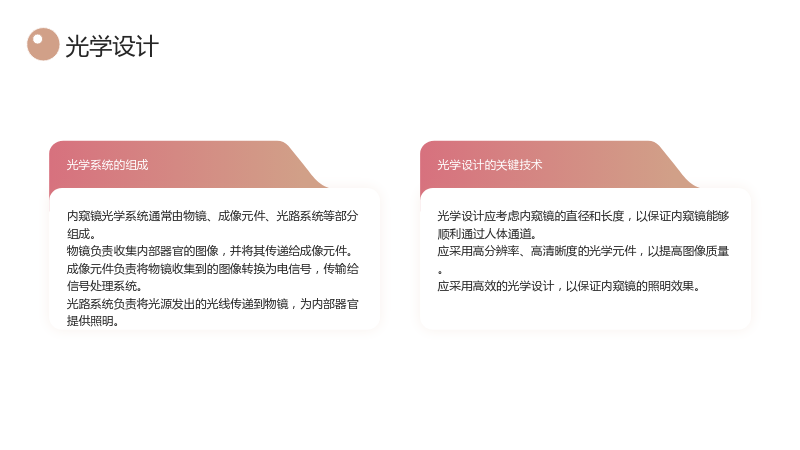

2.1 光学设计

2.1.1 光学系统的组成

• 内窥镜光学系统通常由物镜、成像元件、光路系统等部分组成。
• 物镜负责收集内部器官的图像，并将其传递给成像元件。
• 成像元件负责将物镜收集到的图像转换为电信号，传输给信号处理系统。
• 光路系统负责将光源发出的光线传递到物镜，为内部器官提供照明。

2.1.2 光学设计的关键技术

• 光学设计应考虑内窥镜的直径和长度，以保证内窥镜能够顺利通过人体通道。
• 应采用高分辨率、高清晰度的光学元件，以提高图像质量。
• 应采用高效的光学设计，以保证内窥镜的照明效果。

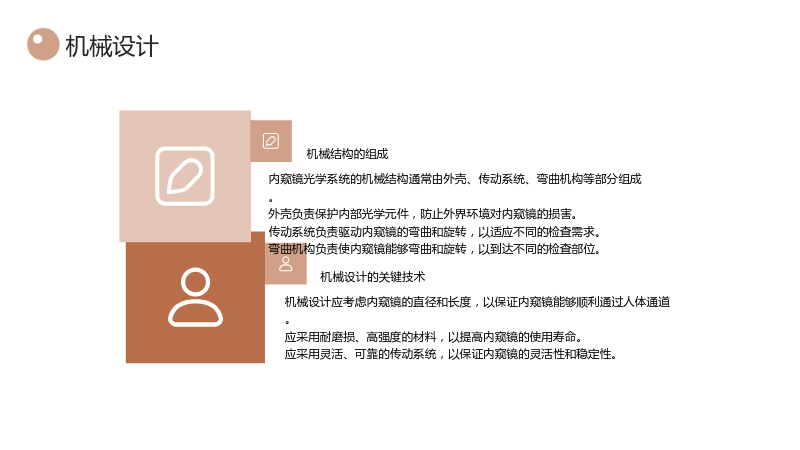

2.2 机械设计

2.2.1 机械结构的组成

• 内窥镜光学系统的机械结构通常由外壳、传动系统、弯曲机构等部分组成。
• 外壳负责保护内部光学元件，防止外界环境对内窥镜的损害。
• 传动系统负责驱动内窥镜的弯曲和旋转，以适应不同的检查需求。
• 弯曲机构负责使内窥镜能够弯曲和旋转，以到达不同的检查部位。

2.2.2 机械设计的关键技术

• 机械设计应考虑内窥镜的直径和长度，以保证内窥镜能够顺利通过人体通道。
• 应采用耐磨损、高强度的材料，以提高内窥镜的使用寿命。
• 应采用灵活、可靠的传动系统，以保证内窥镜的灵活性和稳定性。

2.3 电子设计

2.3.1 电子系统的组成

• 内窥镜光学系统的电子系统通常由信号处理模块、显示模块、控制模块等部分组成。
• 信号处理模块负责对成像元件输出的电信号进行处理，提高图像质量。
• 显示模块负责将处理后的图像显示在监视器上，供医生观察和诊断。
• 控制模块负责控制内窥镜的操作，如弯曲、旋转等。

2.3.2 电子设计的关键技术

• 电子设计应采用高速、高精度的信号处理技术，以保证图像质量。
• 应采用高分辨率、高清晰度的显示技术，以提高图像的清晰度和可视性。
• 应采用灵活、可靠的控制技术，以保证内窥镜的操作灵活性和稳定性。

3. 内窥镜光学系统的应用与挑战

3.1 应用领域

3.1.1 医疗诊断

• 内窥镜光学系统在医疗诊断领域具有广泛的应用，如消化系统、呼吸系统、泌尿系统等。
• 内窥镜光学系统可以进行早期疾病的发现和诊断，提高医疗诊断的准确性和效率。

3.1.2 微创手术

• 内窥镜光学系统在微创手术领域具有重要的应用价值，如腹腔镜手术、胸腔镜手术等。
• 内窥镜光学系统可以提供清晰、实时的手术视野，提高手术的安全性和成功率。

3.2 挑战与发展趋势

3.2.1 图像质量提升

• 随着医疗技术的发展，对内窥镜光学系统的图像质量要求越来越高。
• 需要采用更高分辨率、更高清晰度的成像元件，以及更先进的光学设计技术，以提高图像质量。

3.2.2 智能化与自动化

• 随着人工智能技术的发展，内窥镜光学系统将逐渐实现智能化和自动化。
• 内窥镜光学系统将能够自动进行图像处理和分析，提供更加精确的诊断结果。

3.2.3 微型化与柔性化

• 随着微电子技术和材料科学的发展，内窥镜光学系统将逐渐实现微型化和柔性化。
• 微型化和柔性化的内窥镜光学系统将能够更加灵活地到达人体内部的检查部位，提高检查的准确性和效率。
