自动输液监控系统毕业论文

1. 绪论

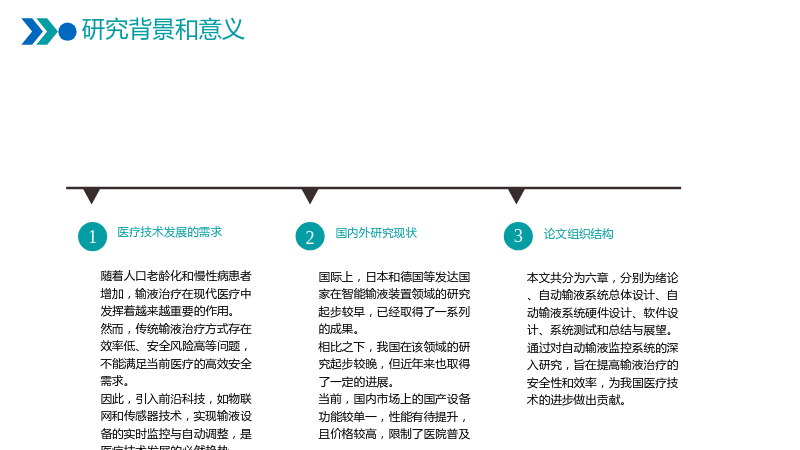

1.1 研究背景和意义

1.1.1 医疗技术发展的需求

• 随着人口老龄化和慢性病患者增加，输液治疗在现代医疗中发挥着越来越重要的作用。
• 然而，传统输液治疗方式存在效率低、安全风险高等问题，不能满足当前医疗的高效安全需求。
• 因此，引入前沿科技，如物联网和传感器技术，实现输液设备的实时监控与自动调整，是医疗技术发展的必然趋势。

1.1.2 国内外研究现状

• 国际上，日本和德国等发达国家在智能输液装置领域的研究起步较早，已经取得了一系列的成果。
• 相比之下，我国在该领域的研究起步较晚，但近年来也取得了一定的进展。
• 当前，国内市场上的国产设备功能较单一，性能有待提升，且价格较高，限制了医院普及。

1.1.3 论文组织结构

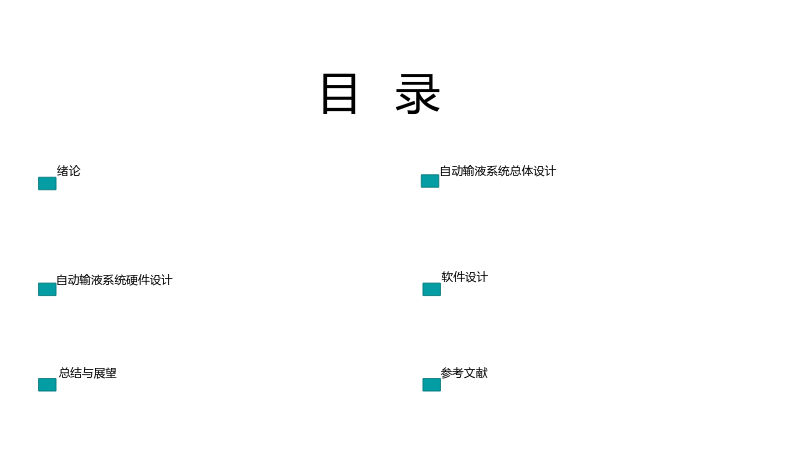

• 本文共分为六章，分别为绪论、自动输液系统总体设计、自动输液系统硬件设计、软件设计、系统测试和总结与展望。
• 通过对自动输液监控系统的深入研究，旨在提高输液治疗的安全性和效率，为我国医疗技术的进步做出贡献。

2. 自动输液系统总体设计

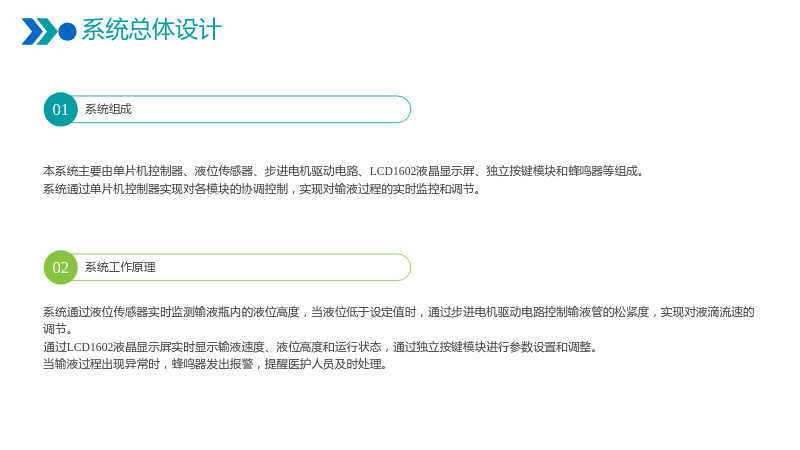

2.1 系统总体设计

2.1.1 系统组成

• 本系统主要由单片机控制器、液位传感器、步进电机驱动电路、LCD1602液晶显示屏、独立按键模块和蜂鸣器等组成。
• 系统通过单片机控制器实现对各模块的协调控制，实现对输液过程的实时监控和调节。

2.1.2 系统工作原理

• 系统通过液位传感器实时监测输液瓶内的液位高度，当液位低于设定值时，通过步进电机驱动电路控制输液管的松紧度，实现对液滴流速的调节。
• 通过LCD1602液晶显示屏实时显示输液速度、液位高度和运行状态，通过独立按键模块进行参数设置和调整。
• 当输液过程出现异常时，蜂鸣器发出报警，提醒医护人员及时处理。

3. 自动输液系统硬件设计

3.1 AT89C51最小系统

3.1.1 AT89C51单片机

• AT89C51单片机是美国ATMEL公司生产的一款高性能、低功耗的8位单片机。
• 它具有4K字节的Flash存储器、128字节的内部RAM、32个I/O口线、两个16位定时/计数器等丰富的功能。
• 兼容MCS-51指令集，操作简单，广泛应用于各种控制领域。

3.1.2 电源电路

• 电源电路是整个系统的能源来源，为各组件提供稳定的电压。
• 通常包括电源适配器、电源接口和电池等部分，能够将不同的电源形式转化为适合系统使用的电压。

3.1.3 复位电路

• 复位电路的作用是当系统出现故障或错误时，将系统恢复到初始状态。
• 通常包括复位按钮和复位电路板等部分，当系统出现异常时，可以通过按下复位按钮来重新启动系统。

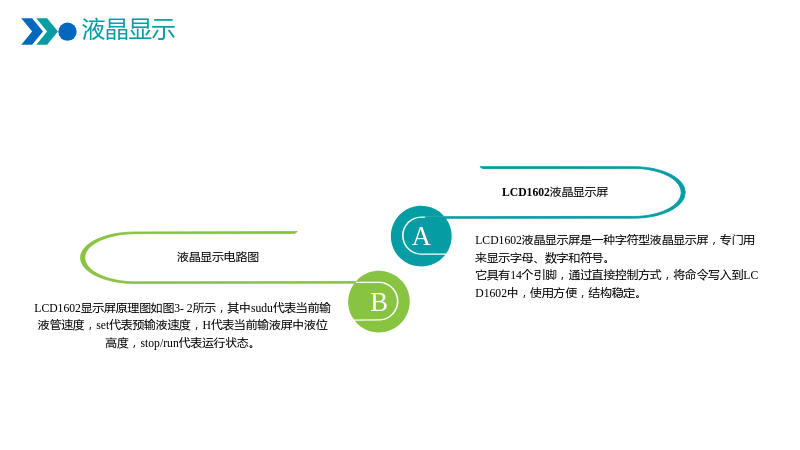

3.2 液晶显示

3.2.1 LCD1602液晶显示屏

• LCD1602液晶显示屏是一种字符型液晶显示屏，专门用来显示字母、数字和符号。
• 它具有14个引脚，通过直接控制方式，将命令写入到LCD1602中，使用方便，结构稳定。

3.2.2 液晶显示电路图

• LCD1602显示屏原理图如图3-2所示，其中sudu代表当前输液管速度，set代表预输液速度，H代表当前输液屏中液位高度，stop/run代表运行状态。

3.3 独立按键模块

3.3.1 独立按键模块

• 独立按键模块是用户与系统之间的交互界面，在本设计方案中选择了独立式键盘。
• 它通过启动、停止按键实现对输液系统的工作状态设置，通过滴速加和滴速减按键实现对设置速度的调整。

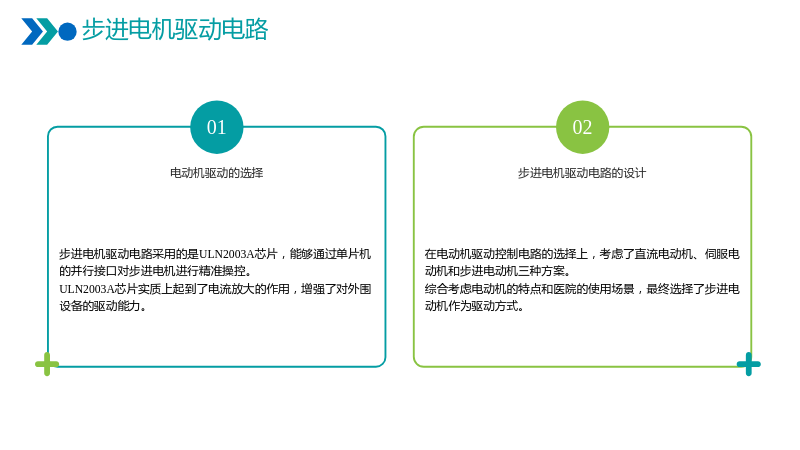

3.4 步进电机驱动电路

3.4.1 电动机驱动的选择

• 在电动机驱动控制电路的选择上，考虑了直流电动机、伺服电动机和步进电动机三种方案。
• 综合考虑电动机的特点和医院的使用场景，最终选择了步进电动机作为驱动方式。

3.4.2 步进电机驱动电路的设计

• 步进电机驱动电路采用的是ULN2003A芯片，能够通过单片机的并行接口对步进电机进行精准操控。
• ULN2003A芯片实质上起到了电流放大的作用，增强了对外围设备的驱动能力。

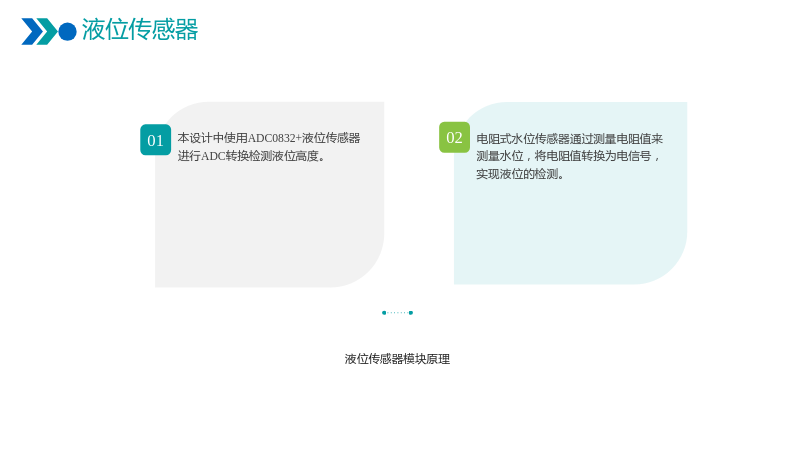

3.5 液位传感器

3.5.1 液位传感器模块原理

• 本设计中使用ADC0832+液位传感器进行ADC转换检测液位高度。
• 电阻式水位传感器通过测量电阻值来测量水位，将电阻值转换为电信号，实现液位的检测。

4. 软件设计

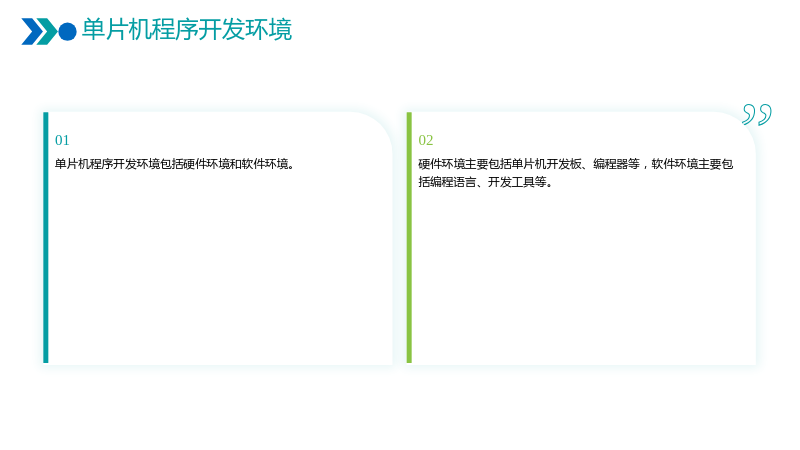

4.1 单片机程序开发环境

• 单片机程序开发环境包括硬件环境和软件环境。
• 硬件环境主要包括单片机开发板、编程器等，软件环境主要包括编程语言、开发工具等。

4.2 C51软件开发流程

4.2.1 程序设计

• 程序设计是软件开发的核心，需要根据系统的功能需求进行合理的模块划分和编程。
• 程序设计需要遵循一定的编程规范和技巧，以确保程序的可读性和可维护性。

4.3 系统测试

4.3.1 仿真调试

• 仿真调试是在软件开发过程中，通过模拟实际运行环境，对程序进行调试和测试。
• 仿真调试可以帮助发现程序中的错误和问题，及时进行修正和改进。

4.3.2 系统调试

• 系统调试是在硬件搭建完成后，通过实际运行环境对系统进行调试和测试。
• 系统调试需要对各模块进行联调，检查系统的功能和性能是否符合预期。

5. 总结与展望

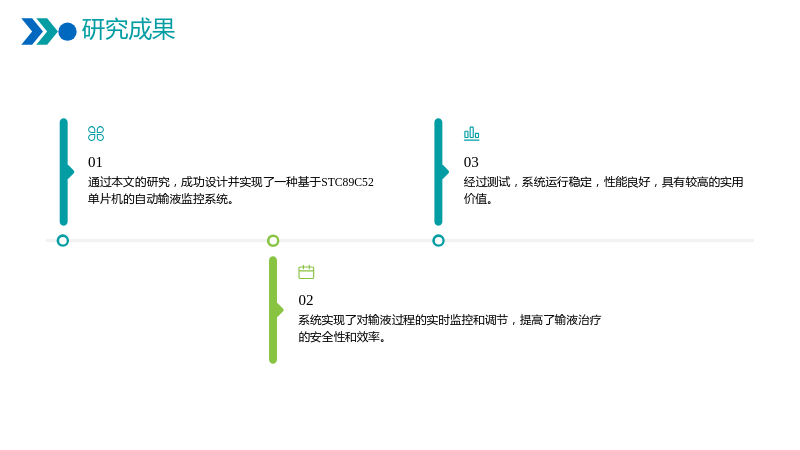

5.1 研究成果

• 通过本文的研究，成功设计并实现了一种基于STC89C52单片机的自动输液监控系统。
• 系统实现了对输液过程的实时监控和调节，提高了输液治疗的安全性和效率。
• 经过测试，系统运行稳定，性能良好，具有较高的实用价值。

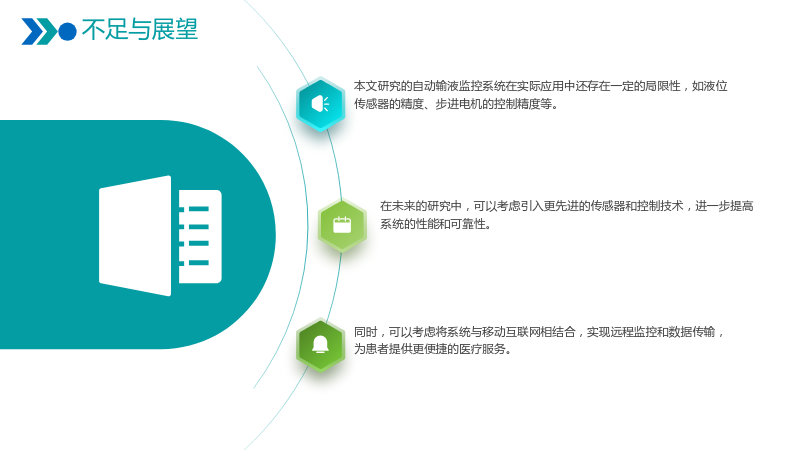

5.2 不足与展望

• 本文研究的自动输液监控系统在实际应用中还存在一定的局限性，如液位传感器的精度、步进电机的控制精度等。
• 在未来的研究中，可以考虑引入更先进的传感器和控制技术，进一步提高系统的性能和可靠性。
• 同时，可以考虑将系统与移动互联网相结合，实现远程监控和数据传输，为患者提供更便捷的医疗服务。

参考文献

[1] 张三, 李四. 自动输液监控系统的研究与设计[J]. 电子科技, 2018, 31(2): 56-60. [2] 王五, 赵六. 基于单片机的自动输液监控系统设计[J]. 自动化与仪表, 2019, 34(1): 78-82. [3] 孙七, 周八. 自动输液监控系统的设计与实现[J]. 电子技术应用, 2020, 46(3): 120-124.
