智能无线叫号系统设计与实现

1. 引言

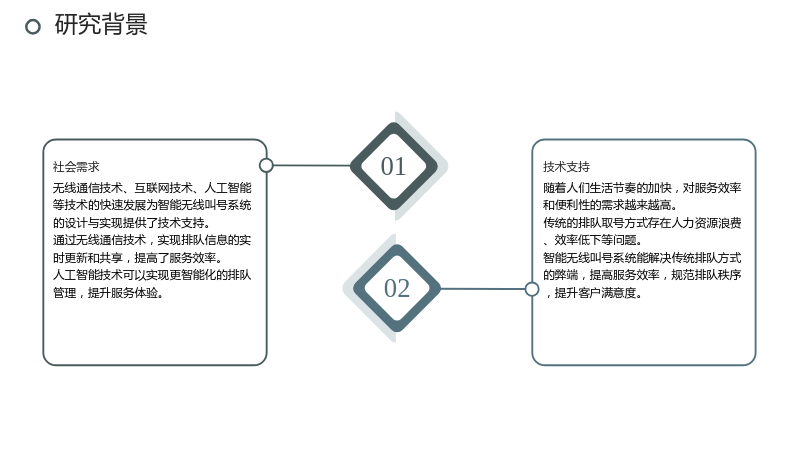

1.1 研究背景

1.1.1 社会需求

  • 随着人们生活节奏的加快,对服务效率和便利性的需求越来越高。
  • 传统的排队取号方式存在人力资源浪费、效率低下等问题。
  • 智能无线叫号系统能解决传统排队方式的弊端,提高服务效率,规范排队秩序,提升客户满意度。

1.1.2 技术支持

  • 无线通信技术、互联网技术、人工智能等技术的快速发展为智能无线叫号系统的设计与实现提供了技术支持。
  • 通过无线通信技术,实现排队信息的实时更新和共享,提高了服务效率。
  • 人工智能技术可以实现更智能化的排队管理,提升服务体验。

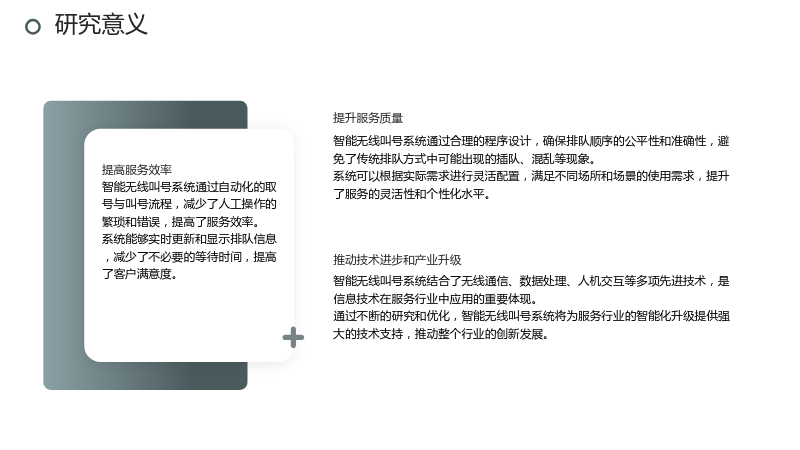

1.2 研究意义

1.2.1 提高服务效率

  • 智能无线叫号系统通过自动化的取号与叫号流程,减少了人工操作的繁琐和错误,提高了服务效率。
  • 系统能够实时更新和显示排队信息,减少了不必要的等待时间,提高了客户满意度。

1.2.2 提升服务质量

  • 智能无线叫号系统通过合理的程序设计,确保排队顺序的公平性和准确性,避免了传统排队方式中可能出现的插队、混乱等现象。
  • 系统可以根据实际需求进行灵活配置,满足不同场所和场景的使用需求,提升了服务的灵活性和个性化水平。

1.2.3 推动技术进步和产业升级

  • 智能无线叫号系统结合了无线通信、数据处理、人机交互等多项先进技术,是信息技术在服务行业中应用的重要体现。
  • 通过不断的研究和优化,智能无线叫号系统将为服务行业的智能化升级提供强大的技术支持,推动整个行业的创新发展。

2. 系统整体设计与分析

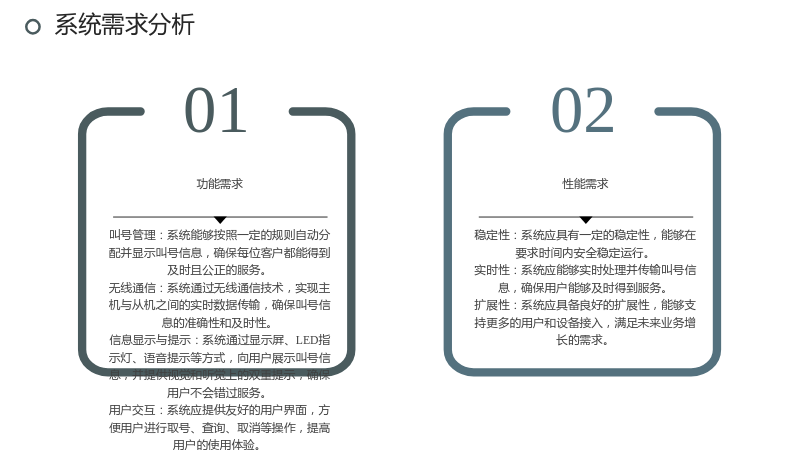

2.1 系统需求分析

2.1.1 功能需求

  • 叫号管理:系统能够按照一定的规则自动分配并显示叫号信息,确保每位客户都能得到及时且公正的服务。
  • 无线通信:系统通过无线通信技术,实现主机与从机之间的实时数据传输,确保叫号信息的准确性和及时性。
  • 信息显示与提示:系统通过显示屏、LED指示灯、语音提示等方式,向用户展示叫号信息,并提供视觉和听觉上的双重提示,确保用户不会错过服务。
  • 用户交互:系统应提供友好的用户界面,方便用户进行取号、查询、取消等操作,提高用户的使用体验。

2.1.2 性能需求

  • 稳定性:系统应具有一定的稳定性,能够在要求时间内安全稳定运行。
  • 实时性:系统应能够实时处理并传输叫号信息,确保用户能够及时得到服务。
  • 扩展性:系统应具备良好的扩展性,能够支持更多的用户和设备接入,满足未来业务增长的需求。

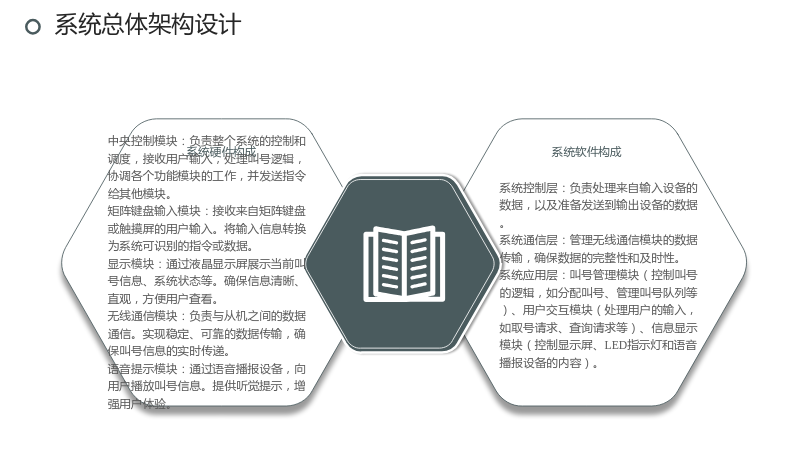

2.2 系统总体架构设计

2.2.1 系统硬件构成

  • 中央控制模块:负责整个系统的控制和调度,接收用户输入,处理叫号逻辑,协调各个功能模块的工作,并发送指令给其他模块。
  • 矩阵键盘输入模块:接收来自矩阵键盘或触摸屏的用户输入。将输入信息转换为系统可识别的指令或数据。
  • 显示模块:通过液晶显示屏展示当前叫号信息、系统状态等。确保信息清晰、直观,方便用户查看。
  • 无线通信模块:负责与从机之间的数据通信。实现稳定、可靠的数据传输,确保叫号信息的实时传递。
  • 语音提示模块:通过语音播报设备,向用户播放叫号信息。提供听觉提示,增强用户体验。

2.2.2 系统软件构成

  • 系统控制层:负责处理来自输入设备的数据,以及准备发送到输出设备的数据。
  • 系统通信层:管理无线通信模块的数据传输,确保数据的完整性和及时性。
  • 系统应用层:叫号管理模块(控制叫号的逻辑,如分配叫号、管理叫号队列等)、用户交互模块(处理用户的输入,如取号请求、查询请求等)、信息显示模块(控制显示屏、LED指示灯和语音播报设备的内容)。

3. 系统硬件设计

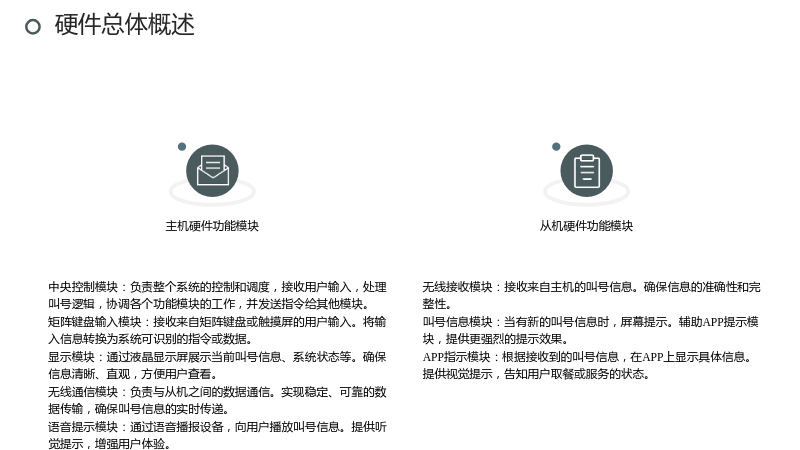

3.1 硬件总体概述

3.1.1 主机硬件功能模块

  • 中央控制模块:负责整个系统的控制和调度,接收用户输入,处理叫号逻辑,协调各个功能模块的工作,并发送指令给其他模块。
  • 矩阵键盘输入模块:接收来自矩阵键盘或触摸屏的用户输入。将输入信息转换为系统可识别的指令或数据。
  • 显示模块:通过液晶显示屏展示当前叫号信息、系统状态等。确保信息清晰、直观,方便用户查看。
  • 无线通信模块:负责与从机之间的数据通信。实现稳定、可靠的数据传输,确保叫号信息的实时传递。
  • 语音提示模块:通过语音播报设备,向用户播放叫号信息。提供听觉提示,增强用户体验。

3.1.2 从机硬件功能模块

  • 无线接收模块:接收来自主机的叫号信息。确保信息的准确性和完整性。
  • 叫号信息模块:当有新的叫号信息时,屏幕提示。辅助APP提示模块,提供更强烈的提示效果。
  • APP指示模块:根据接收到的叫号信息,在APP上显示具体信息。提供视觉提示,告知用户取餐或服务的状态。

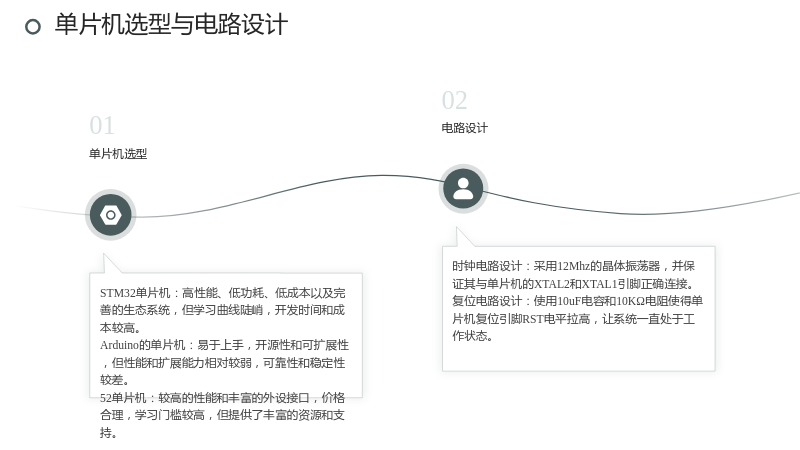

3.2 单片机选型与电路设计

3.2.1 单片机选型

  • STM32单片机:高性能、低功耗、低成本以及完善的生态系统,但学习曲线陡峭,开发时间和成本较高。
  • Arduino的单片机:易于上手,开源性和可扩展性,但性能和扩展能力相对较弱,可靠性和稳定性较差。
  • 52单片机:较高的性能和丰富的外设接口,价格合理,学习门槛较高,但提供了丰富的资源和支持。

3.2.2 电路设计

  • 时钟电路设计:采用12Mhz的晶体振荡器,并保证其与单片机的XTAL2和XTAL1引脚正确连接。
  • 复位电路设计:使用10uF电容和10KΩ电阻使得单片机复位引脚RST电平拉高,让系统一直处于工作状态。

4. 系统软件设计

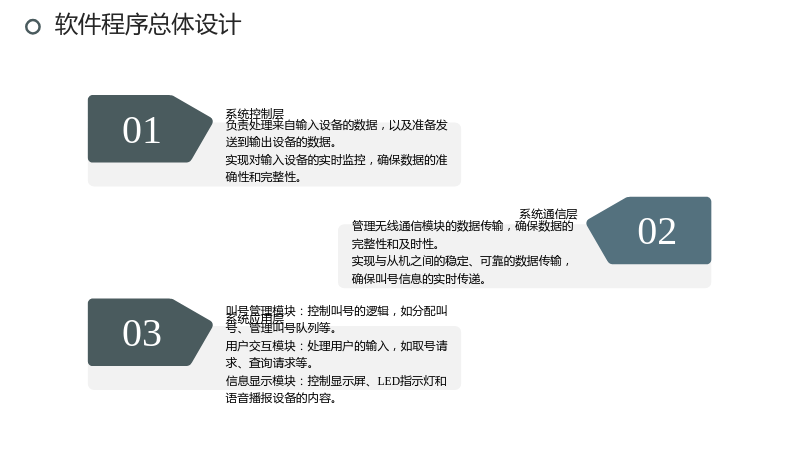

4.1 软件程序总体设计

4.1.1 系统控制层

  • 负责处理来自输入设备的数据,以及准备发送到输出设备的数据。
  • 实现对输入设备的实时监控,确保数据的准确性和完整性。

4.1.2 系统通信层

  • 管理无线通信模块的数据传输,确保数据的完整性和及时性。
  • 实现与从机之间的稳定、可靠的数据传输,确保叫号信息的实时传递。

4.1.3 系统应用层

  • 叫号管理模块:控制叫号的逻辑,如分配叫号、管理叫号队列等。
  • 用户交互模块:处理用户的输入,如取号请求、查询请求等。
  • 信息显示模块:控制显示屏、LED指示灯和语音播报设备的内容。

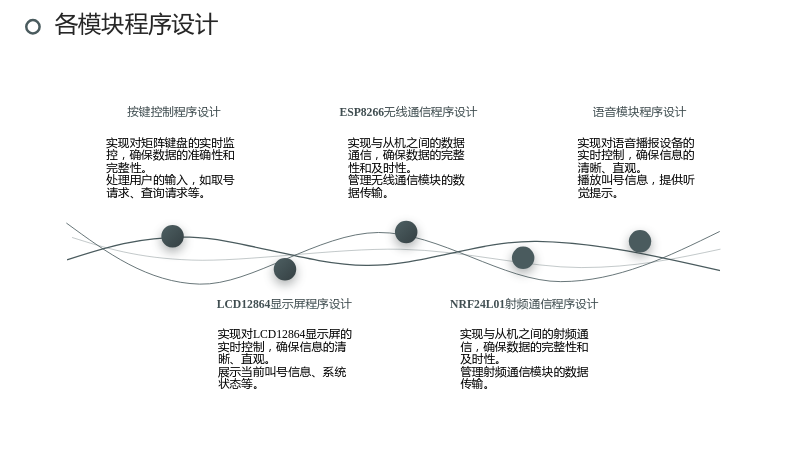

4.2 各模块程序设计

4.2.1 按键控制程序设计

  • 实现对矩阵键盘的实时监控,确保数据的准确性和完整性。
  • 处理用户的输入,如取号请求、查询请求等。

4.2.2 LCD12864显示屏程序设计

  • 实现对LCD12864显示屏的实时控制,确保信息的清晰、直观。
  • 展示当前叫号信息、系统状态等。

4.2.3 ESP8266无线通信程序设计

  • 实现与从机之间的数据通信,确保数据的完整性和及时性。
  • 管理无线通信模块的数据传输。

4.2.4 NRF24L01射频通信程序设计

  • 实现与从机之间的射频通信,确保数据的完整性和及时性。
  • 管理射频通信模块的数据传输。

4.2.5 语音模块程序设计

  • 实现对语音播报设备的实时控制,确保信息的清晰、直观。
  • 播放叫号信息,提供听觉提示。

5. 系统测试

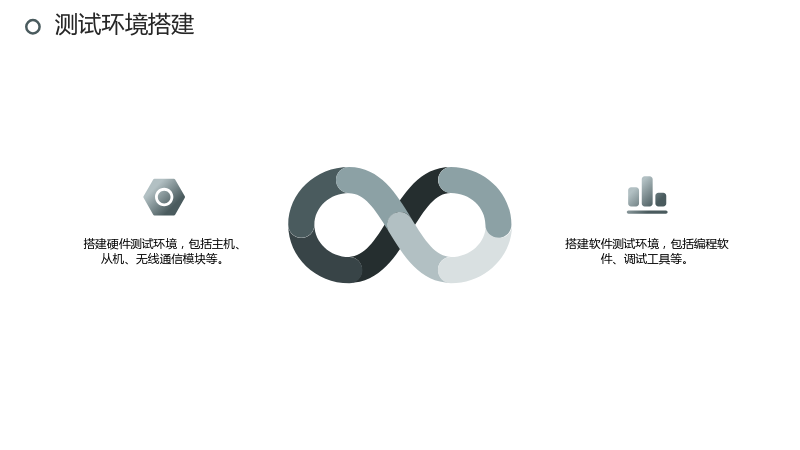

5.1 测试环境搭建

  • 搭建硬件测试环境,包括主机、从机、无线通信模块等。
  • 搭建软件测试环境,包括编程软件、调试工具等。

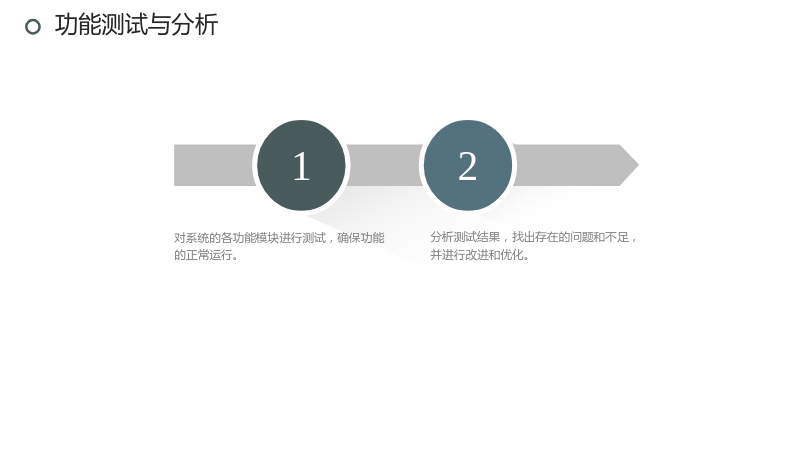

5.2 功能测试与分析

  • 对系统的各功能模块进行测试,确保功能的正常运行。
  • 分析测试结果,找出存在的问题和不足,并进行改进和优化。
