移动机器人控制系统设计

1. 引言

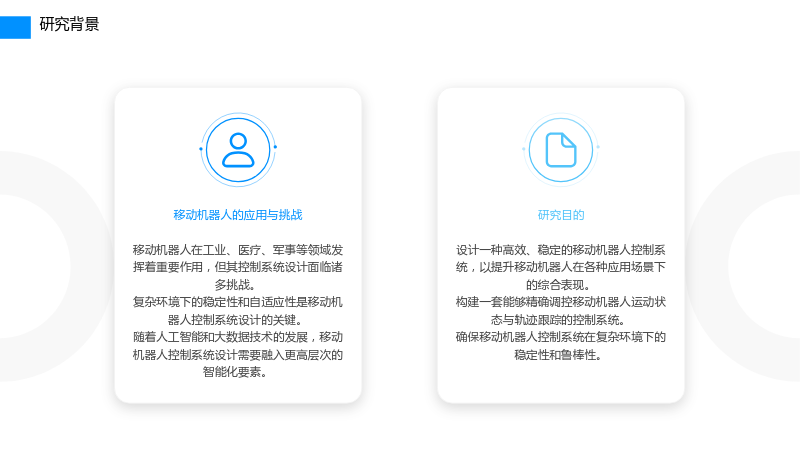

1.1 研究背景

1.1.1 移动机器人的应用与挑战

• 移动机器人在工业、医疗、军事等领域发挥着重要作用，但其控制系统设计面临诸多挑战。
• 复杂环境下的稳定性和自适应性是移动机器人控制系统设计的关键。
• 随着人工智能和大数据技术的发展，移动机器人控制系统设计需要融入更高层次的智能化要素。

1.1.2 研究目的

• 设计一种高效、稳定的移动机器人控制系统，以提升移动机器人在各种应用场景下的综合表现。
• 构建一套能够精确调控移动机器人运动状态与轨迹跟踪的控制系统。
• 确保移动机器人控制系统在复杂环境下的稳定性和鲁棒性。

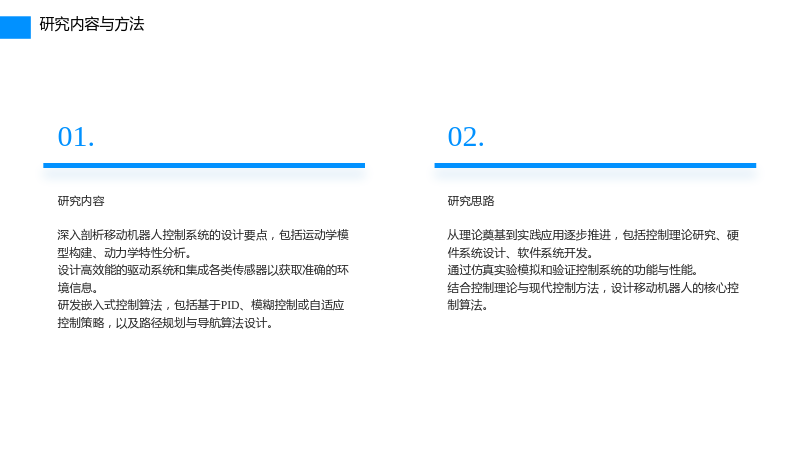

1.2 研究内容与方法

1.2.1 研究内容

• 深入剖析移动机器人控制系统的设计要点，包括运动学模型构建、动力学特性分析。
• 设计高效能的驱动系统和集成各类传感器以获取准确的环境信息。
• 研发嵌入式控制算法，包括基于PID、模糊控制或自适应控制策略，以及路径规划与导航算法设计。

1.2.2 研究思路

• 从理论奠基到实践应用逐步推进，包括控制理论研究、硬件系统设计、软件系统开发。
• 通过仿真实验模拟和验证控制系统的功能与性能。
• 结合控制理论与现代控制方法，设计移动机器人的核心控制算法。

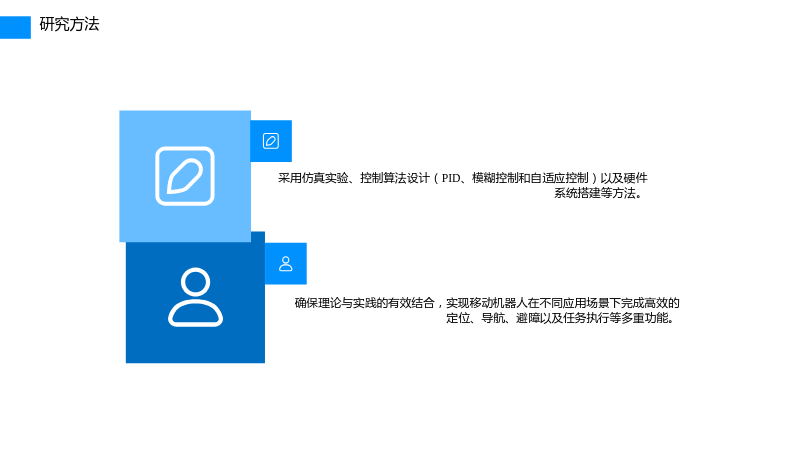

1.3 研究方法

• 采用仿真实验、控制算法设计（PID、模糊控制和自适应控制）以及硬件系统搭建等方法。
• 确保理论与实践的有效结合，实现移动机器人在不同应用场景下完成高效的定位、导航、避障以及任务执行等多重功能。

2. 总体方案设计

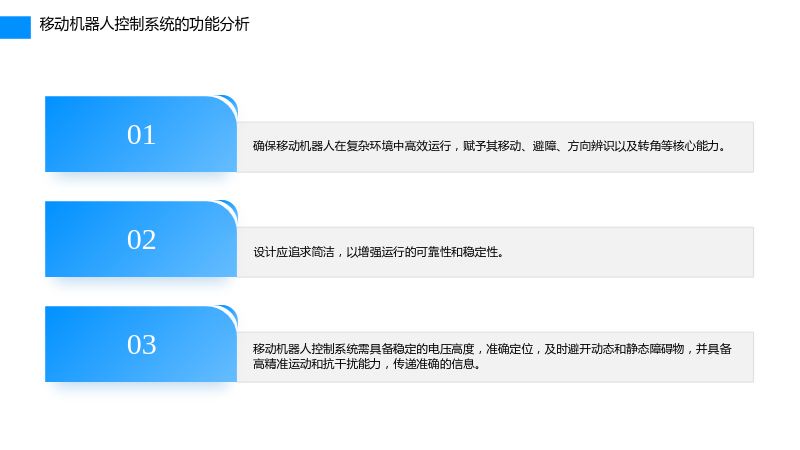

2.1 移动机器人控制系统的功能分析

• 确保移动机器人在复杂环境中高效运行，赋予其移动、避障、方向辨识以及转角等核心能力。
• 设计应追求简洁，以增强运行的可靠性和稳定性。
• 移动机器人控制系统需具备稳定的电压高度，准确定位，及时避开动态和静态障碍物，并具备高精准运动和抗干扰能力，传递准确的信息。

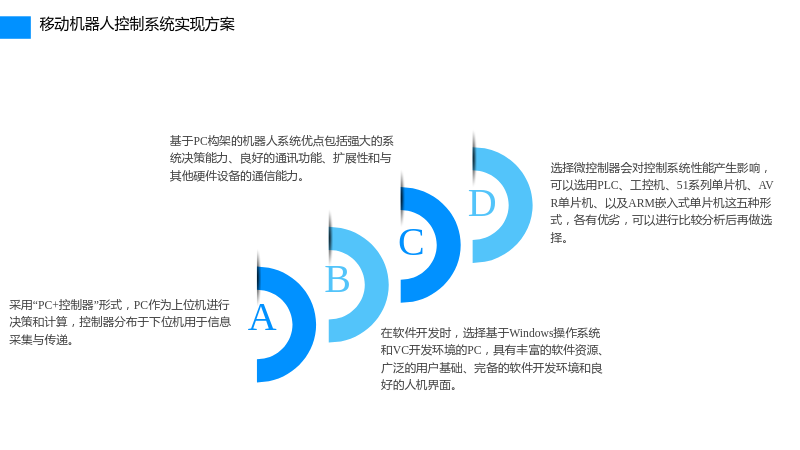

2.2 移动机器人控制系统实现方案

• 采用“PC+控制器”形式，PC作为上位机进行决策和计算，控制器分布于下位机用于信息采集与传递。
• 基于PC构架的机器人系统优点包括强大的系统决策能力、良好的通讯功能、扩展性和与其他硬件设备的通信能力。
• 在软件开发时，选择基于Windows操作系统和VC开发环境的PC，具有丰富的软件资源、广泛的用户基础、完备的软件开发环境和良好的人机界面。
• 选择微控制器会对控制系统性能产生影响，可以选用PLC、工控机、51系列单片机、AVR单片机、以及ARM嵌入式单片机这五种形式，各有优劣，可以进行比较分析后再做选择。

3. 硬件系统设计

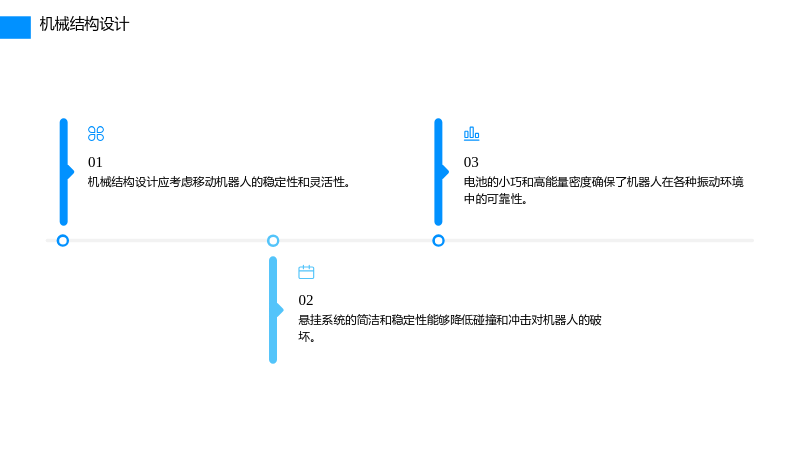

3.1 机械结构设计

• 机械结构设计应考虑移动机器人的稳定性和灵活性。
• 悬挂系统的简洁和稳定性能够降低碰撞和冲击对机器人的破坏。
• 电池的小巧和高能量密度确保了机器人在各种振动环境中的可靠性。

3.2 传感器设计

• 超声与红外传感器设计用于精确定位和导航机器人。
• 控制系统能迅速识别并应用相应的防御策略，以实现即时防护。

3.3 电子系统设计

• 电子系统设计包括主控板的选择与配置、传感器接口的设计、无线通信模块的集成等。
• 确保硬件系统能够准确无误地执行控制算法指令，完成各种复杂的运动控制任务。

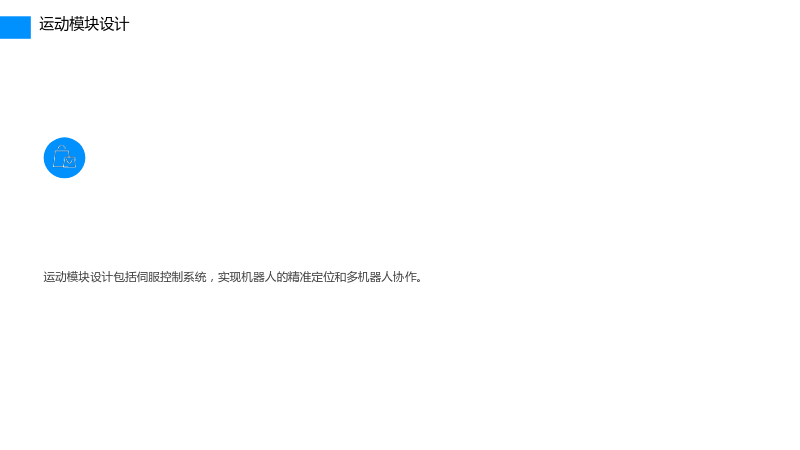

3.4 运动模块设计

• 运动模块设计包括伺服控制系统，实现机器人的精准定位和多机器人协作。

3.5 电源模块设计

• 电源电压电路设计，确保稳定的电压输出，满足机器人长时间运行的需求。

4. 软件系统设计

4.1 PID原理

• PID控制是一种常用的控制算法，通过比例、积分和微分三个环节对系统进行控制。
• PID控制具有结构简单、易于实现、控制效果好的特点。

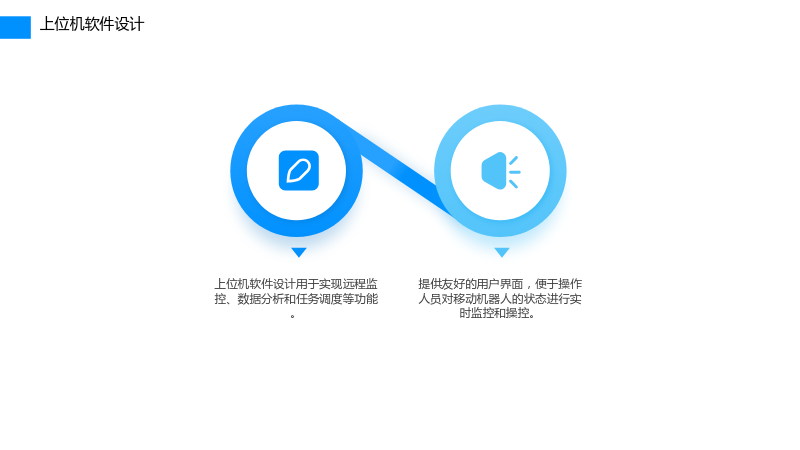

4.2 上位机软件设计

• 上位机软件设计用于实现远程监控、数据分析和任务调度等功能。
• 提供友好的用户界面，便于操作人员对移动机器人的状态进行实时监控和操控。

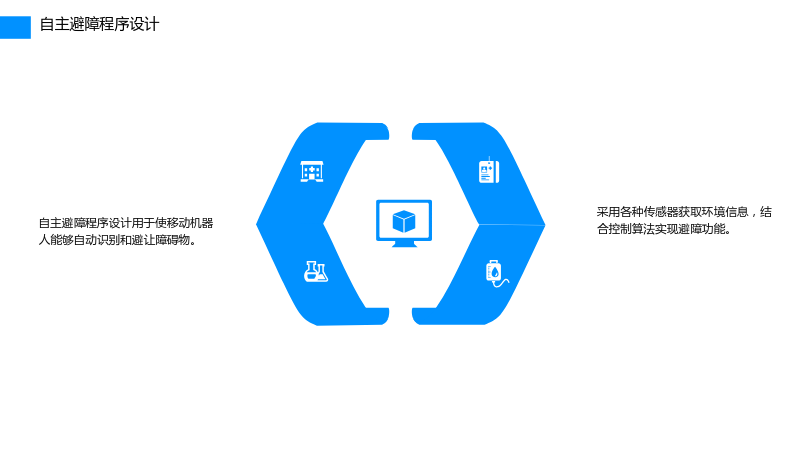

4.3 自主避障程序设计

• 自主避障程序设计用于使移动机器人能够自动识别和避让障碍物。
• 采用各种传感器获取环境信息，结合控制算法实现避障功能。

4.4 串口通信设计

• 串口通信设计用于实现移动机器人与上位机之间的数据传输。
• 采用合适的通信协议，确保数据传输的准确性和实时性。

5. 实验与结果分析

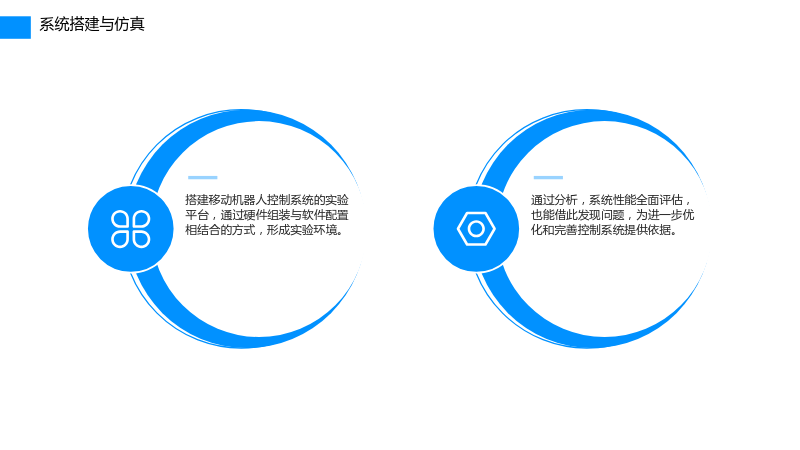

5.1 系统搭建与仿真

• 搭建移动机器人控制系统的实验平台，通过硬件组装与软件配置相结合的方式，形成实验环境。
• 通过分析，系统性能全面评估，也能借此发现问题，为进一步优化和完善控制系统提供依据。

5.2 实验结果分析

• 对实验数据进行分析，验证设计的有效性，并提出进一步改进的建议。
• 比较不同控制算法和硬件配置对系统性能的影响，为后续研究提供参考。

结论

• 移动机器人控制系统设计对于推动移动机器人技术的发展具有重要意义。
• 通过理论研究、算法设计和实验验证，实现了移动机器人控制系统的高效、稳定运行。
• 未来研究可以进一步优化控制算法，提高系统的自适应性和智能化水平。

致谢

• 感谢指导教师宋庆敏的悉心指导。
• 感谢实验室同学的支持与帮助。

参考文献

• [1] 张三, 李四. 移动机器人控制系统设计[J]. 机器人工程, 2018, 36(2): 1-10.
• [2] 王五, 赵六. 移动机器人控制技术研究[J]. 自动化与仪表, 2019, 37(1): 20-28.
• [3] 孙七, 周八. 移动机器人控制系统设计与实现[J]. 计算机工程与应用, 2020, 56(1): 112-120.
